在软考之前，对设计模式的理解只是停留在概念的层面上，通过这次系统的复习，更加深刻的认识了设计模式。

考试前几天我们小组又串了一遍设计模式，总结了一些需要注意的点：

1.看类图

软考刚开始的时候做设计模式，觉得不需要看类图，根据前后代码就可以填空，直到最后才发现类图才是设计模式的核心。

拿到一个设计模式后，先看一下概念，接下来看的就是类图，图中有哪些抽象类，接口，具体类，类与类，类与接口有什么对应关系。

抽象（abstract）类（class）

接口（interface）

2.找关系

关系是转换成代码的关键，在类图中常见的关系有泛化，实现，关联（聚合，组合），依赖（在大话中有依赖和关联有明显的区分，在HeadFirst中都是用关联来体现的）。

从最简单的开始说起，泛化（也就是继承，只是看问题的角度不同），体现的是抽象类与具体类的关系，代码体现为：“具体类 extends 抽象类”

实现：一般为类与接口的关系，代码体现为：“类 implements 接口”。

……

曾经专门介绍过UML类图中的关系，就不一一介绍了。

3.图和代码的转换

最重要的一步就是将图转换成代码，因为写对了，就拿分了。

下面通过我们熟悉的组合模式来讲一讲分析思路。

首先看定义：组合模式将对象组合成树形结构以表示“部分-整体”的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性。

这么看定义也很难理解，下面继续分析

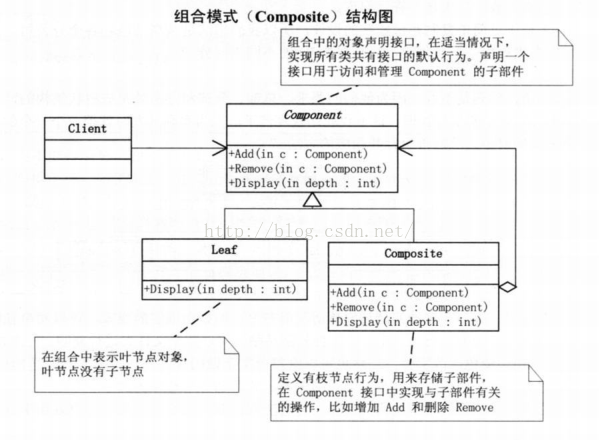

看类图

软考中的设计模式[通俗易懂]

在这张图中，我们可以看到有Component抽象类，Leaf和Composite两个具体类，还有一个客户端用来实现对设计模式的调用。具体类Leaf和Composite继承了抽象类，Composite由Component聚合而成（个人认为这里聚合的真正对象是Leaf，因为抽象类是不能被实例化的）。

找到了类和关系后，我们就来实现代码和图的转换：

首先是继承关系

软考中的设计模式[通俗易懂]

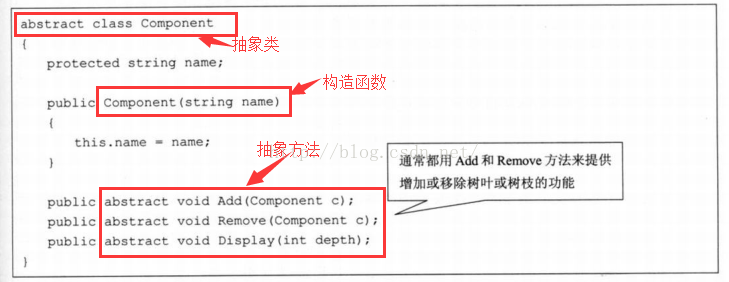

我们可以看到抽象类的表示方法为abstract class Compmonent，在抽象类中的方法，可以是抽象的，也可以是具体的，如果是抽象方法的话，在子类中必须重写抽象方法。

在这里也体现了构造函数的概念，个人理解重载和构造函数密不可分。这些是面向对象的具体知识，接下来会一一介绍。

软考中的设计模式[通俗易懂]

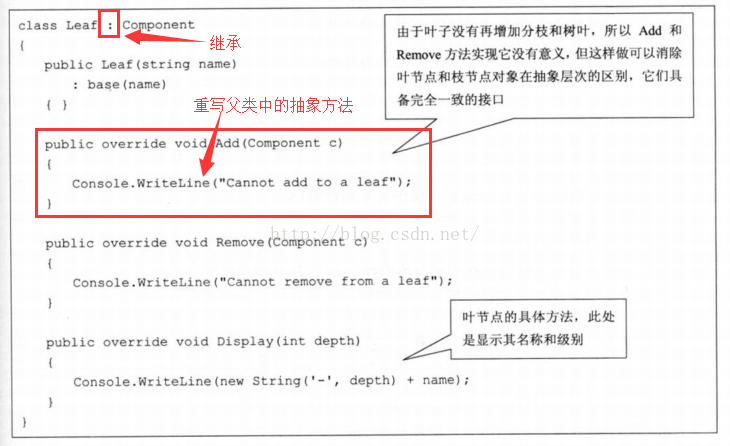

在.net中子类继承父类，继承用“：”来表示，在Java中则用extends代替，这也就是.net和Java的不同之处。同样，实现接口在.net中也用“：”来表示，在Java中则用implements。

在子类Leaf中，也体现了对抽象方法的重写，简单的说，重写就是对方法内具体内容的重新编写。

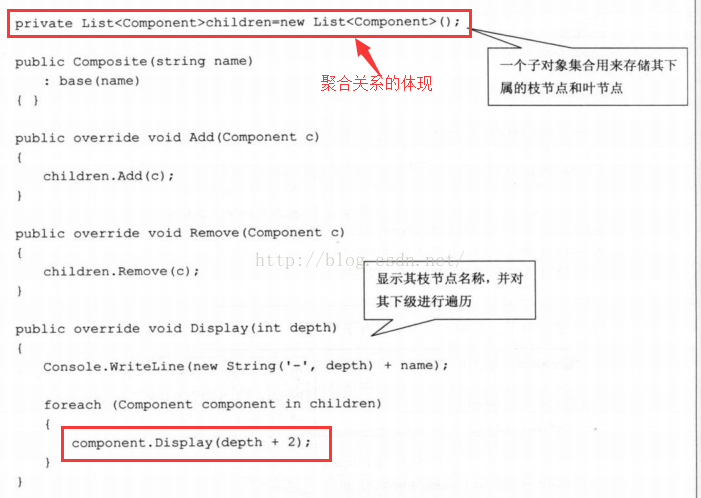

接下来我们看聚合关系

Composite类

软考中的设计模式[通俗易懂]

一般情况下，聚合关系是一种一对多的关系，所以在一的类中声明集合来存放聚合的类，体现了聚合关系。
