初次接触UML的时候，就对比过类图中的几种关系（UML——类图），当时侧重的是对这些关系的通俗理解，忽略了图和代码的对应关系。现在在软考中设计模式也是很重要的一部分，基本考点就是将UML图转化成代码实现，前两天听了王聚师哥的讲解，有一种茅塞顿开的感觉。

c#版UML类图中五大关系和代码的对应：

1.实现

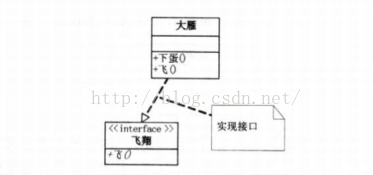

实现通常描述的是类和接口的关系，一般都说什么类实现了什么接口。比如说下图中大雁类实现了飞翔接口。

UML类图五种关系的代码实现[通俗易懂]

代码实现：

//将图转换成代码：“类名：接口名”
class WideGoose: IFly
{

}

2.继承

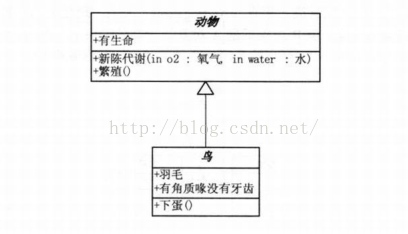

在UML图中，准确的说继承应该是泛化，我们都知道继承和泛化都表示的是子类的父类的关系，但是也有微弱的区别，只是看问题的角度不同，一般都是子类继承父类，父类泛化子类。比如说下图中动物和鸟的关系：鸟类继承了动物类，而动物类泛化出鸟类。

UML类图五种关系的代码实现[通俗易懂]

代码实现

//图和代码的对应关系：“子类：父类”
class Bird : Animal
{

}

可以看出继承和实现在代码中都是通过“：”来表示，我们也很容易理解。

3.关联

我们都知道关联又可以分为聚合，组合，他们的主要区别体现在类和类之间关联的强度。首先从最简单的关联关系说起：

UML类图五种关系的代码实现[通俗易懂]

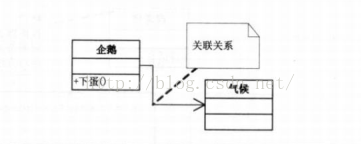

当一个类知道另一个类时，可以用关联关系。现在企鹅需要知道气候的变化，了解气候的变化规律。在图中我们用实线+箭头来表示，企鹅类和气候对象是一种一对一的关系，所以在代码中的体现为：在企鹅类中引用箭头指向的气候对象。

class Penguin
{
      //在企鹅类中，引用气候对象。
      private Climate climate;
}

3.1 聚合

UML类图五种关系的代码实现[通俗易懂]

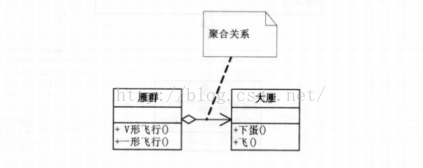

聚合表示了一种弱的拥有关系，一个雁群可以拥有多个大雁，所以在雁群类中，就需要引用大雁的数组对象。

class WideGooseAggregate
{
       //在雁群类中，引用大雁数组对象
       private WideGoose() arrayWideGoose;
}

3.2 组合

UML类图五种关系的代码实现[通俗易懂]

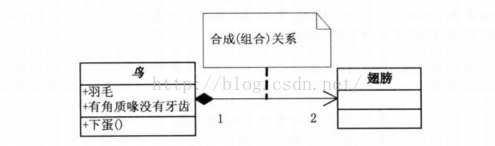

组合是一种强的拥有关系，部分和整体必须同生死共存亡，也就是具有同样的生命周期。翅膀脱离了鸟不可能单独存在，鸟也不能没有翅膀。

class Bird
{
       //1.在鸟类中引用翅膀对象
       Private Wing wing;
       //2.在鸟类的构造函数中，初始化鸟类的同时也要实例化翅膀，
       //因为他们同时生成，也就是翅膀的变化会影响鸟的变化，
        Public Bird( )
        {
              wing = new Wing( );
        }

}

对比关联，聚合和组合的代码实现过程：关联只需要引用一个单独的对象，而聚合需要引用一个数组对象，组合除了需要引用对象外，还需要在一个类中初始化箭头指向的类。
