菜鸟眼中的三层架构[通俗易懂]

全栈程序员-站长 • 2022年4月24日下午9:40 • 未分类 • 阅读 42

大家好，又见面了，我是你们的朋友全栈君。

最近在学三层，刚看到这个名字，就在想，三层是什么？它是用来干什么的？于是先上网查了一下，发现在信管中就接触过这块的东西，当时是客户服务器（C/S模式）中遇到的，我们现在所学的三层是从原来的两层演进而来的，传统的是两层结构：第一层是在客户机系统上结合了表现层与业务逻辑，第二层是通过网络结合了数据库服务器。后来经过演化，表现层与业务逻辑分离，于是就有了今天的表现层、业务层、数据层。

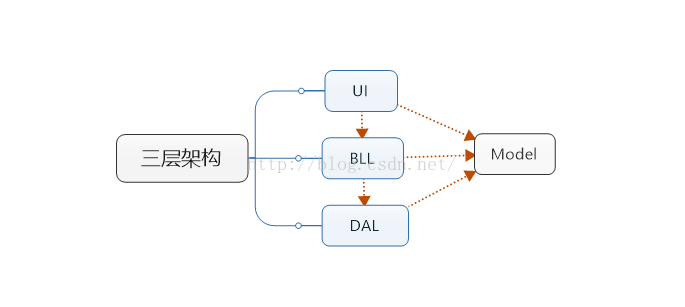

这只是在学习之前的了解，个人认为三层架构和当时信管中的C/S模式有联系。那么专业的三层架构又是怎么一回事呢？首先来看导图：

菜鸟眼中的三层架构[通俗易懂]

什么是三层架构？

为了达到“高内聚，低耦合”的程序设计思想，引入了三层架构，在表现层和业务层分离开来，再加上数据访问层，便形成了今天的三层架构。

为什么要使用三层？

如果是一些业务逻辑简单，或者没有真正的数据存储曾的业务，可以不使用三层架构，但是对于业务复杂，数据要求有独立的存储介质的时候，就需要用到三层架构。

三层架构的好处？

使用三层架构后，每一层都可以更改少量代码后就放在物理上不同的服务器上使用，结构灵活而且性能更好。此外，每层做些什么其它层是完全看不到的，因此更改、更新某层，都不需要重新编译或者改变全部的层。体现了程序设计时低耦合的思想，是一个非常强大的功能。

例如：数据逻辑代码与业务逻辑层分离后，当数据库服务器更改时，只需要更改数据访问的代码，而与业务逻辑层无关，所以不需要改变或重新变异哦业务逻辑层。

三层具体划分

在信管中我们所学的是物理上的三层，包括显示层、业务层、数据层，而我们今天看到的是逻辑上划分的三层，与物理的三层相对应的有UI、BLL+DAL、DB。下面我们就具体了解一下UI、BLL、DAL。

显示层(User Interface Layer)：

显示层就是用来采集用户输入的信息和操作，并向用户展现特定业务数据。在UI层中常用的技术有：Windows Form：Form、Control，ASP.NET：aspx、master、html等。

业务逻辑层（Business Logic Layer）：

该层负责从UI中获取用户指令和数据，执行业务逻辑，并通过DAL写入数据源，还可以从DAL中获取数据，将结果返回给UI。

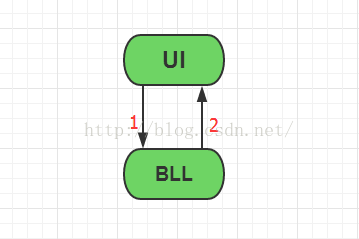

如果不涉及到数据访问层时，消息是这样传递的：

菜鸟眼中的三层架构[通俗易懂]

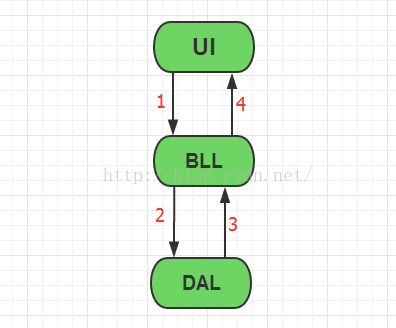

如果三层协调工作，消息又是这样传递的：

菜鸟眼中的三层架构[通俗易懂]

数据访问层（Data Access Layer）：

用来从数据源加载数据，也就是查找数据，数据源包括数据库、XML文件、文本文件等；向数据源写入数据或删除数据。简单的总结一下就是数据库中的增删改查。

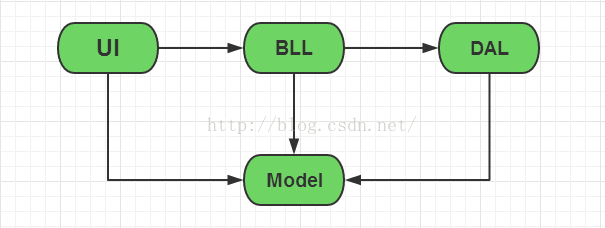

三层之间的引用关系

简单描述一下，

1.UI直接引用BLL，BLL直接引用DAL，DAL所在程序集不引用BLL和UI。

2.如果需要，UI间接引用DAL

3.如果需要增加实体类Model时，UI、BLL、DAL都需要引用Model。

物理层VS逻辑层

在文章开始，我们先介绍了物理层，又讲到了逻辑层，它们之间有什么联系，又有什么区别呢？

逻辑层是把层按类的集合来划分，而这些层都在同一台服务器上，我们现在将要重构的机房中的三层就都在自己的电脑上。而物理层是指类的集合在不同的服务器上，用附加的代码来处理层间的通信。
