之前UML中大部分模型描述了需求分析，逻辑和设计方面的信息，最后讲到的实现图描述的是实现方面的信息。

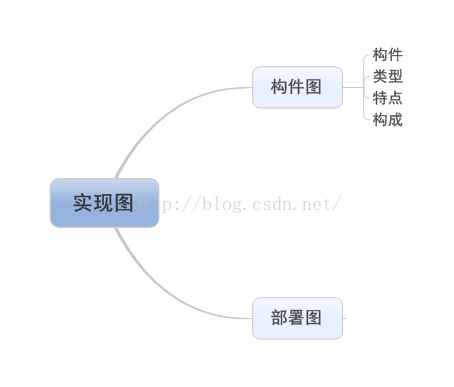

实现图从系统的层次来描述硬件的组成和布局，软件系统划分和功能实现。
构件图
构件
构件是系统中遵从同一组接口且提供其实现的物理的、可替换的部分。
举例：对象库、可执行体、COM+
类型：
1.源代码构件：源代码文件
2.二进制构件：目标码文件、静态链接库、动态链接库
3.可执行构件：可执行程序
4.数据文件或文档
特点：
1.物理的
2.可替换
3.遵从一组接口并提供对一组接口的实现
构件与类的关系：
1.类表示逻辑抽象，而构件表示物理抽象。
2.类可以直接拥有属性和操作，而构件一般只拥有只能通过其接口访问的操作。
构件与接口：
构件与其对应接口之间的关系：实现。
构件与其他构件之间的关系：依赖。
构件图
构成：构件、接口、关系。
部署图
部署图是UML用来描述系统的硬件配置、硬件部署以及软件结构和模块在不同节点上分布的模型图。

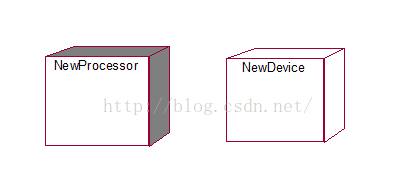

在Rational Rose 中，部署图有两个图标，根据其英文名称不难看出，newProcessor代表处理器，newDevice代表设备。
机房收费系统中的构件图和部署图

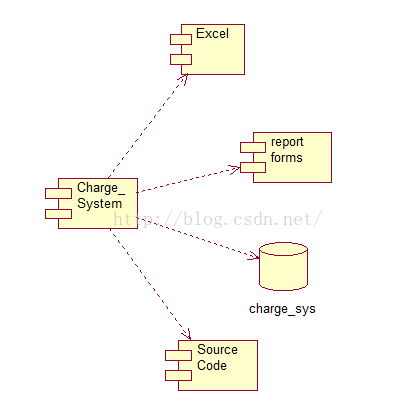

构件图

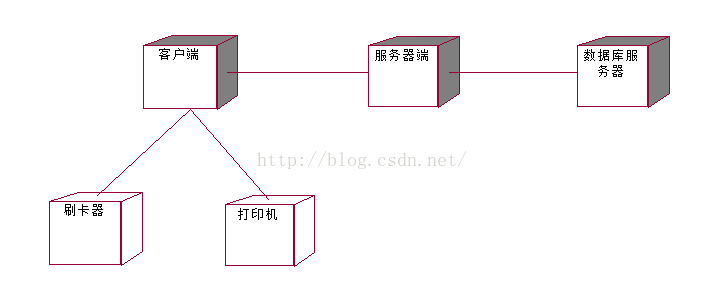

部署图
