一.概念
对象图是表示在某一时间点上一组对象以及它们的关系的图。
二.对象图与类图
联系：对象图描述一个系统在某个具体时刻的静态结构，而类图描述所有可能的情况，其实对象图就是类图某一时刻 的体现。
区别：
| 类图 | 对象图 |
| 3个分栏：名称、属性、操作 | 2个分栏：名称、属性 |
| 类的名称只有类名 |
对象的名称形式为：”对象名：类名”, 匿名对象的名称为：“ ：类名”。 |
| 属性分栏定义了所有属性特征 | 只定义了属性的当前值 |
| 类中列出了操作 |
对象图中不包括操作，因为对于属于同一个类的对象而言，其操作是一样的。 |
| 类使用关联连接，关联用名称、角色、多重性及约束等特征定义。 | 对象代表单独的实体，对象是一对一的关系，不涉及多重性。 |
深入理解：
米老师上午给我们看的骑自行车过马路的视频有助于理解类图与对象图。如果把类图比作整段视频，那么暂停的画面就相当于某一时刻的对象图。

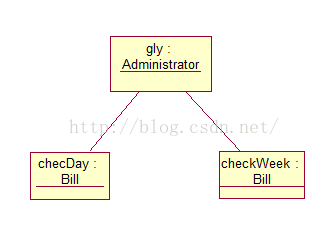

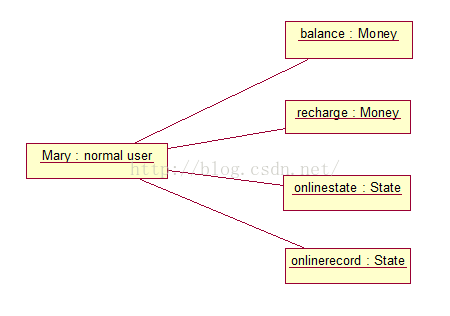

三.机房收费系统中的类图
这是刚看完UML视频画的图，但是现在感觉有点别扭，再仔细想想，又觉得是这样子的。希望能看到大家的想法，一起交流，共同进步。
