类是具有相似结构、行为和关系的一组对象的抽象。类图则是根据系统中的类以及各类之间的关系描述系统的静态视图。画类图首先找系统中出现的名词，再通过相应的关系把抽象出来的类联系起来。
在UML中关于类图这部分主要介绍了类的基本元素，类之间的关系以及类图的构成，最后又更进一步介绍了类图的相关知识。

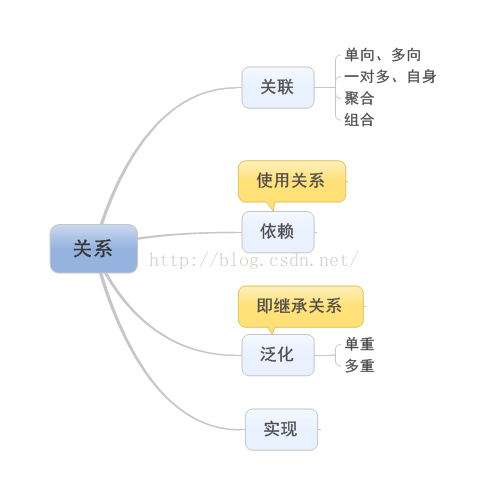

类图的关系大致可以分为以上几种，下面再具体介绍一下这几种关系：
一.关联
关联即拥有，表示一个类知道另一个类的属性和方法，比如老师与学生这两个类之间的关系就是关联。也可以理解为使用，比如学生与单放机，所以关联表示了两个类之间的通信。
1.修饰

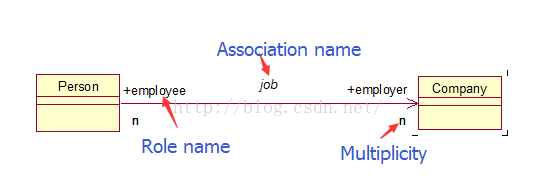

修饰的三要素：名称（Association name），角色（Role），多重性（Multiplicity）。如图所示：
多重性表示一个关联的实例中有多少个相互连接的对象，具体情况可分为
|
表示方式 |
多重性说明 |
|
1..1 |
表示另一个类的一个对象只与一个该类对象有关系 |
|
0..* |
表示另一个类的一个对象与零个或多个该类对象有关系 |
|
1..* |
表示另一个类的一个对象与一个或多个该类对象有关系 |
|
0..1 |
表示另一个类的一个对象没有或只与一个该类对象有关系 |
|
m..n |
表示另一个类的一个对象与最少m、最多n个该类对象有关系 (m<=n) |
2.普通关联
单向关联：订单和商品，订单中包括商品，但是商品并不了解订单的存在。
双向关联：订单和消费者，订单属于消费者，消费者拥有一些特定的订单。

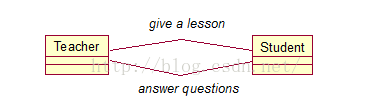

两个类之间的多种关联：老师既可以给学生上课，还可以给学生答疑。

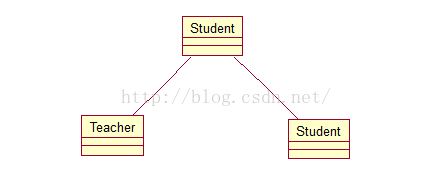

一个类和多各类的关联：一个学生可以是一个学生，也可以是一个老师。

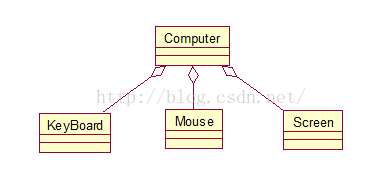

3.聚合
聚合是整体和部分的关系，分开后可以独立存在，无明显的附属关系。
4.组合
组合也是整体和部分之间的关系，但是整体不存在，个体也不能单独存在，有附属关系。
二.依赖

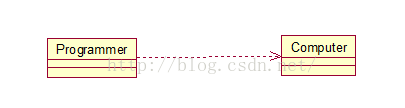

依赖是一种使用关系，类A要完成某个功能必须引用类B，则A与B存在依赖关系。
例如我们需要用电脑编写代码，这是我们就依赖于电脑。

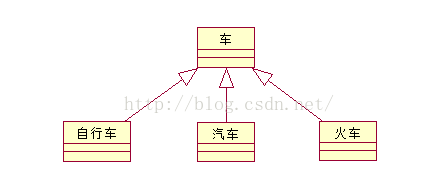

三.泛化
泛化和继承的概念是一样的，即“is a kind of ”的关系，不同的是泛化使用在分析、设计阶段，继承使用在实施阶段。

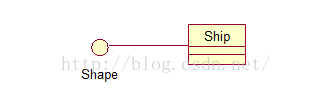

四.实现
用来规定接口和实现接口的类的关系。

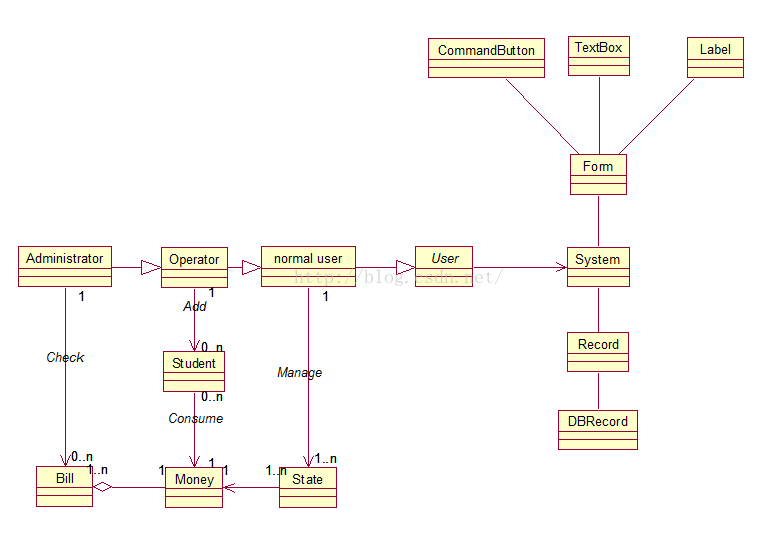

自己画类图的时候，第一个难题就是不能准确的找出系统中的类，类与类之间的关系也不是很清楚，下面是机房收费系统的总的类图，感觉抽象还是不太好，希望能在大家的博客中理解的更好。
