UML——用例图

全栈程序员-站长 • 2022年4月24日下午8:40 • 未分类 • 阅读 52

UML——用例图UML——用例图

大家好，又见面了，我是你们的朋友全栈君。

用例图是在需求分析阶段开发者和用户对需求规格达成的某种共识，它描述了待开发系统的功能需求。

UML——用例图

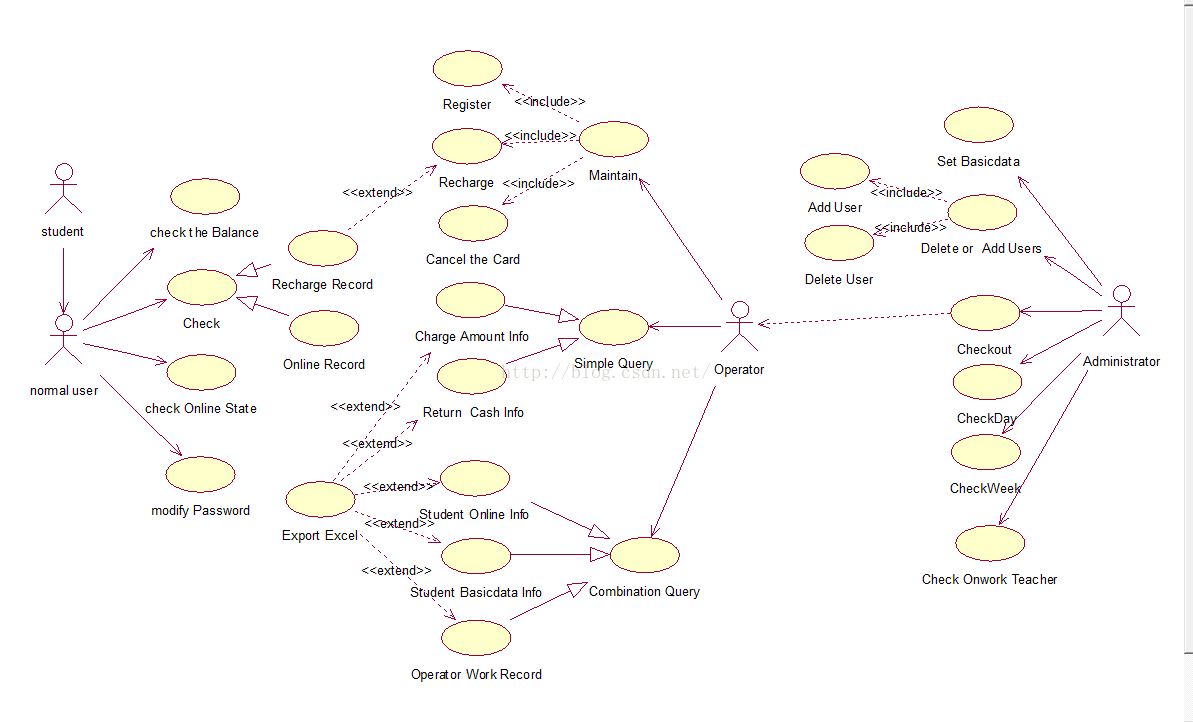

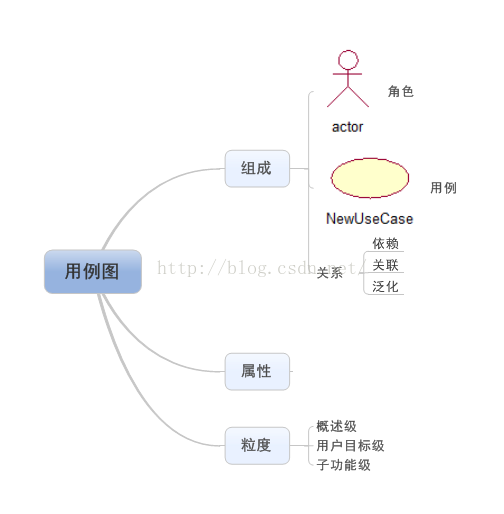

UML视频使我们对用例图的基本组成元素、属性、粒度等有了理论上的理解，我们还需要自己亲自动手画一画才能加深对用例图的理解。画用例图，首先要分析开发系统中的角色、用例，然后通过关系把角色和用例联系起来。

角色：包括系统的使用者，维护人员，使用到的外设，所以角色不仅仅是人，还可以是事、物。

用例：指的是系统要实现的功能，是对系统功能的描述。

关系：包括依赖、泛化、关联三种关系，指明了用例和角色之间具体的关系。

UML——用例图

第一次画用例图，角色和用例感觉还是比较容易就可以分析出来的，但是角色和用例之间具体是什么关系，就傻傻分不清楚了。UML中包括依赖、关联、泛化、实现四种关系，最初对这几种关系的理解就不是很清楚，后来又接触到扩展和包含的关系，于是发现在不同的图中这些关系会有一些区别。画完UML的9种图后，再对这些关系做一个系统的理解与大家分享。
