软件工程是软件开发设计的灵魂，它使我们的设计有章可循。如果把软件开发比作建设一栋高楼，那么软件工程则是在开发前对各个阶段的设计，而UML图正是对大楼主体架构的设计。软件工程是设计思想，那么UML则是设计工具。刚开始学软件工程的时候，仅仅是对软件各个开发阶段有了一个大致的了解，感觉离我们很远。接触了UML，才渐渐加深了理解。

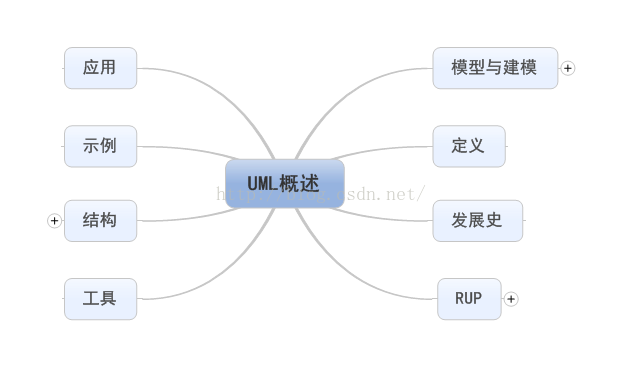

在UML概述这一章，首先讲到了面向对象技术和模型与可视化建模的知识，为我们学习UML做了铺垫。接着就开始介绍UML的定义、发展史、工具等，重点学习了UML构成。通过学习让我觉得软件开发不是软工文档里呆板文字的描述，更是具体形象的图形的体现。
一.下面首先介绍一下软件过程里的统一软件过程RUP

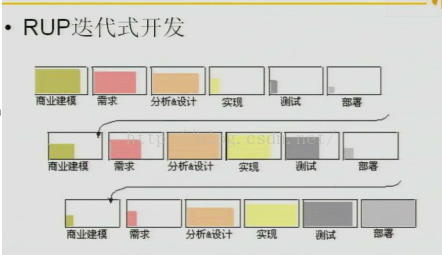

RUP可以这么理解：一个软件产品开发过程包括多次循环，每个循环包括初始、细化、构造、移交四个阶段，而每个阶段又包括多个迭代过程。
二.接下来就是UML设计的核心：UML结构

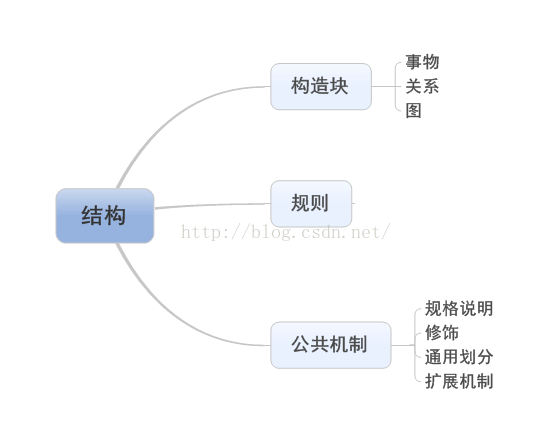

UML由构造块、规则、公共机制构成，而个人认为基本构造块里的事物、关系、图又是我们这部分学习的重点。

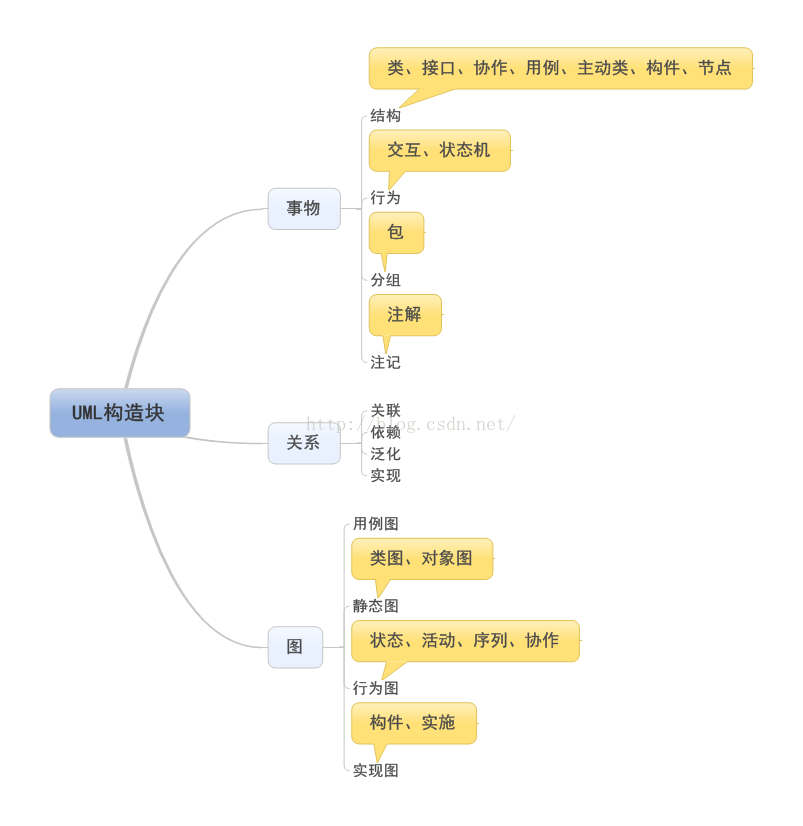

1.事物、关系和图三者之间的关系：事物是对模型中最具有代表性的成分的抽象；关系把事物结合在一起；图聚集了相关的事物。

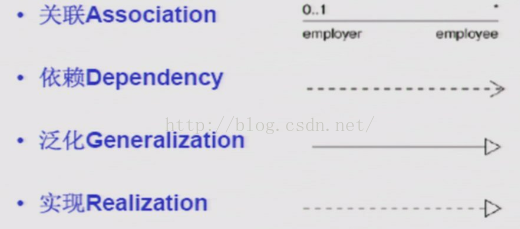

2.UML中四种关系的表示方法：
三.UML图在软件各个开发阶段的应用

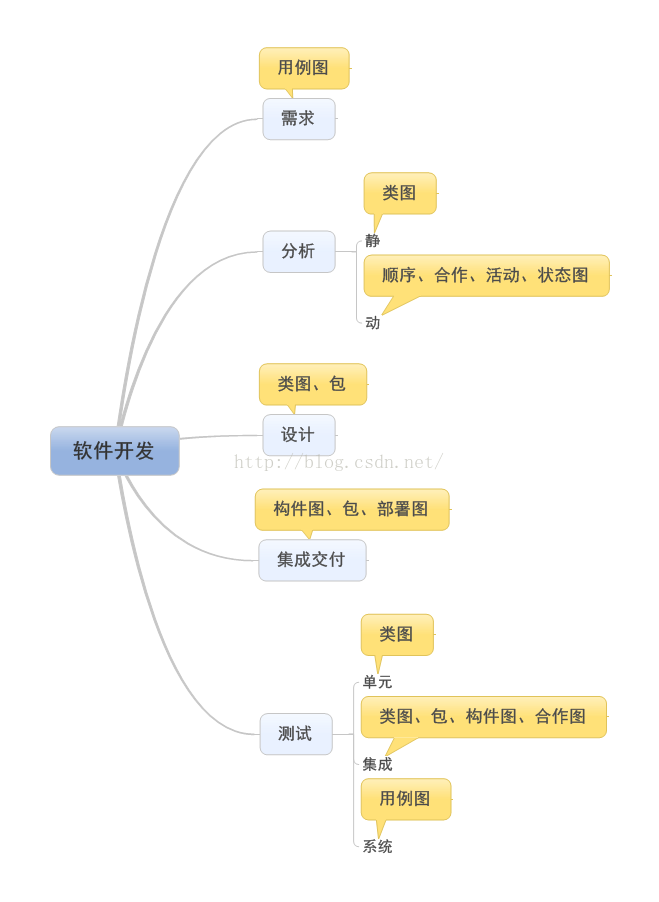

通过上面这张图，可以看出软件工程和UML并不是孤立存在的，不同的UML图应用在软件工程的各个阶段。我们在真正开发一款软件时，软工文档里的文字指导给我们指明了方向，而UML图就给我们带来的感性的认识，使我们对软件的框架了然于胸。
