1.实物及引脚简单介绍

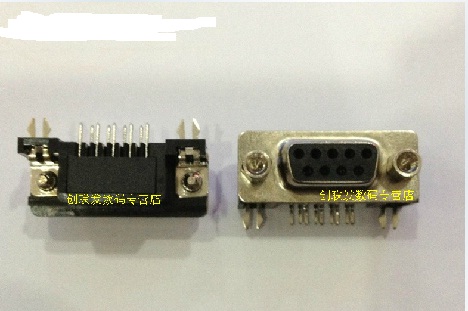

在做开发的时候常常会用到串行接口，一般9针的串行接口居多。例如以下图所看到的：

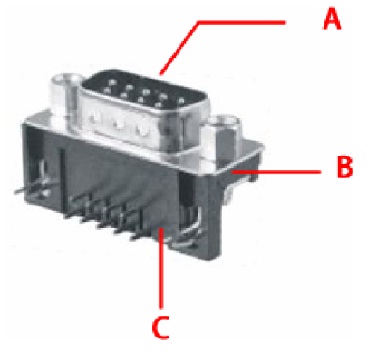

公头母头用于连接线的採用上图封装。但用于开发板的时候採用90度弯角插针的封装。例如以下图：

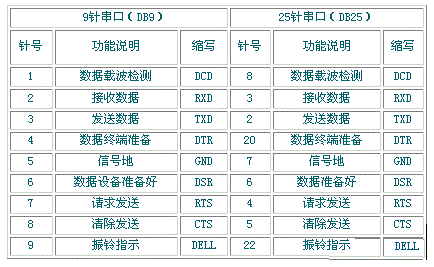

各引脚的定义为：
2.公头母头与MAX232的连接

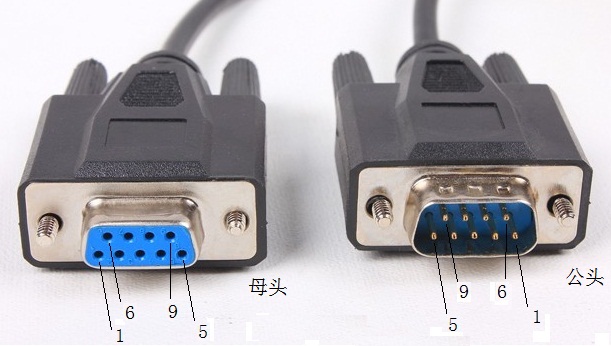

当公头母头与MAX232进行连接的时候，我们会发现依照上图所说的9个引脚的定义，好像除了外观，公头和母头并没有什么差别，由于每一个管脚的定义都是一样的。这样想是不正确的！细致看第一张图会发现，在公头和母头进行连接时，公头的2脚接了母头的2脚，公头的3脚接了母头的3脚。假设按引脚定义就会变成接收端连接接收端，发送端连接发送端了。所以，对于公头能够採用引脚定义，对于母头能够理解为是她要接收的引脚定义。比如母头2脚理解为她要连接公头的接收数据端。

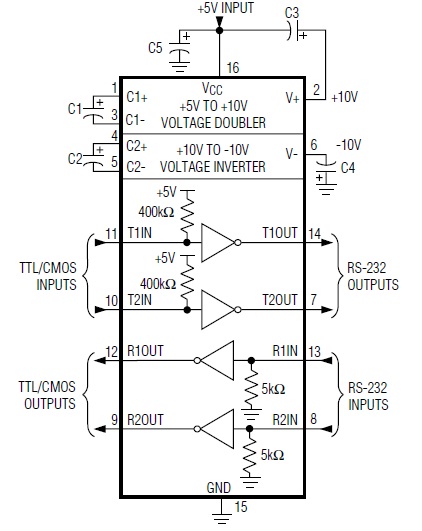

以下是MAX232的内部结构图：
假设採用公头，连接方法是：MAX232(14,7)连接公头(3)，MAX232(13,8)连接公头(2)。
假设採用母头，连接方法是：MAX232(14,7)连接母头(2)，MAX232(13,,8)连接公头(3)。
我们用的连接线通常是两端都是母头的连接线，两端都是公头的连接线，一端是公头一端是母头的线。用万用表測试会发现，两端都是公头或母头的线，在线的内部把2,3引脚的连线颠倒了，即一端的2脚连接了还有一端的3脚，3脚连接了还有一端的2脚。而一端是公头一端是母头的线，一端的2脚连接还有一端的2脚，3脚连接还有一端的3脚。

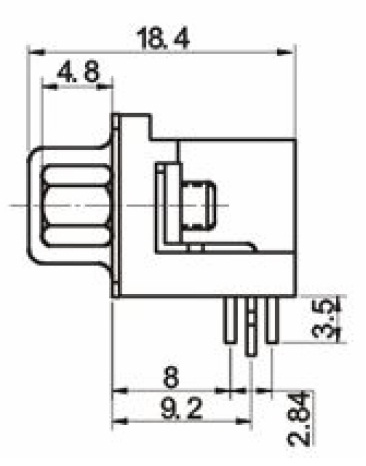

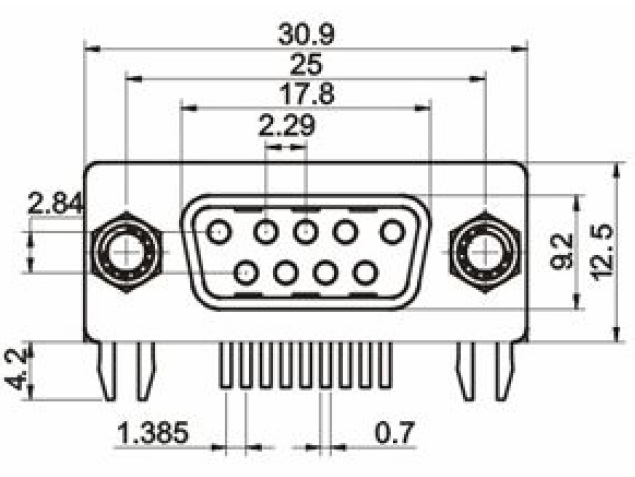

3.串口的封装尺寸

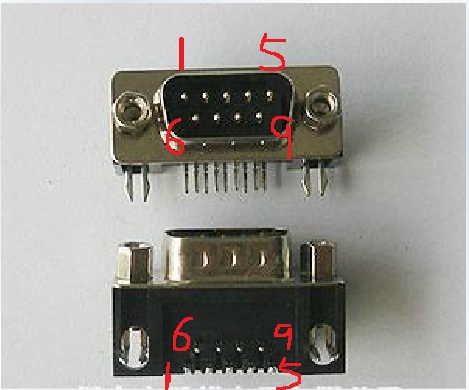

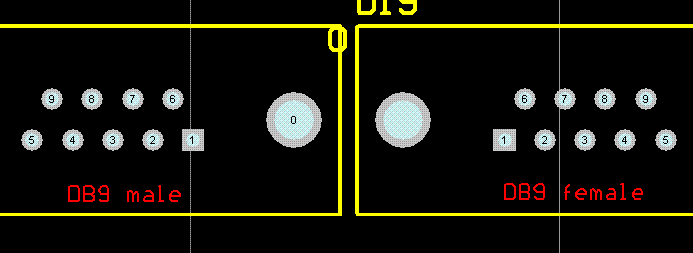

公头和母头的封装时一样的，可是引脚的序号是不一样的！
公头 母头
