Android自己定义控件系列二：自己定义开关button（一）「建议收藏」

这一次我们将会实现一个完整纯粹的自己定义控件，而不是像之前的组合控件一样。拿系统的控件来实现。计划分为三部分：自己定义控件的基本部分，自己定义控件的触摸事件的处理和自己定义控件的自己定义属性；

以下就開始第一部分的编写。本次以一个定义的开关button为例。以下就開始吧：

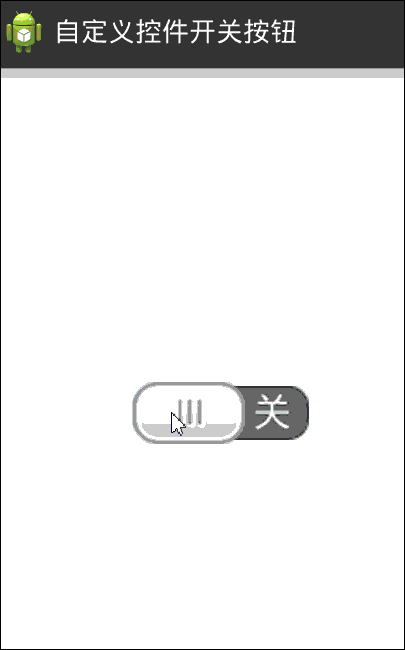

先看看效果，一个点击开关button。实现点击切换开关状态：

为了可以解说清晰，还是来一些主要的介绍。

首先须要明白的就是自己定义控件还是继承自View这个类，Google在View这个类里面提供了相当多的方法供我们使用，使用这些方法我们能够实现相当多的效果和功能。在这里须要用到几个基本的方法。

自己定义控件的步骤、用到的主要方法：

1、首先须要定义一个类。继承自View；对于继承View的类，会须要实现至少一个构造方法；实际上这里一共同拥有三个构造方法：

public View (Context context)是在java代码创建视图的时候被调用(使用new的方式)，假设是从xml填充的视图，就不会调用这个

public View (Context context, AttributeSet attrs)这个是在xml创建可是没有指定style的时候被调用

public View (Context context, AttributeSet attrs, int defStyle)这个是在第二个基础上加入style的时候被调用的

所以对于这里来说，假设不使用style。 我们重点关注第二个构造方法就可以

2、对于不论什么一个控件来说。它须要显示在我们的界面上，那么肯定须要定义它的大小。

在这里Google提供了一个方法：protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)；我们去看这种方法的内部，实际上是调用了protected final void setMeasuredDimension(int measuredWidth, int measuredHeight);这种方法，当中第一个參数是view的宽。第二个參数是view的高，这样我们就能够设置view的宽高了，可是要注意，这样设置的单位都是像素

3、对于一个须要显示的控件来说。我们往往还须要确定它的位置：

这就要求重写onLayout方法。可是实际上这种方法在自己定义view的时候使用的不多，原因是由于对于位置来说，控件仅仅有建议权而没有决定权。决定权一般在父控件那里。

4、对于一个控件，须要显示，我们当然须要将它绘制出来，这里就须要重写onDraw方法，来将这个控件绘制出来

5、当控件状态改变的时候，我们非常可能须要刷新view的显示状态，这时候就须要调用invalidate()方法。这种方法实际上会又一次调用onDraw方法来重绘控件

6、在定义控件的过程中。假设须要对view设置点击事件。能够直接使用setOnClickListener方法。而不须要写view.setOnClickListener；

7、在布局文件里将这个自己定义控件定义出来，注意名字要使用全类名。并且，因为是继承自view控件，所以在xml文件里假设是view本身的属性都能够直接使用，比方：android:layout_width等等

这里比較关键的地方就在于这个onDraw方法，我们一起来看一下：

/**
	 * 画view的方法,绘制当前view的内容
	 */
	@Override
	protected void onDraw(Canvas canvas) {
		// super.onDraw(canvas);


		Paint paint = new Paint();
		// 打开抗锯齿
		paint.setAntiAlias(true);


		// 画背景
		canvas.drawBitmap(backgroundBitmap, 0, 0, paint);
		// 画滑块
		canvas.drawBitmap(slideButton, slideBtn_left, 0, paint);
	}

onDraw方法传入的參数是一个Canvas画布对象，这个实际上跟Java中的差不太多。我们要在画布上画画也须要一个画笔，我们这里也将其初始化出来Paint paint = new Paint()，同一时候设置了一个抗锯齿效果paint.setAntiAlias(true)，然后调用drawBitmap的方法。先后绘制了开关的背景和开关的滑块。分别入下图：

这里要注意的一点就是。drawBitmap(Bitmap bitmap, float left, float top, Paint paint)方法中间的两个float类型的參数。分别代表绘制图形的左上角的x和y的坐标（原点设置在左上角），所以这里假设我们个绘制坐标都传入0,0。那么开关会处在一个关的状态，这里，我们对于滑块使用了一个变量slideBtn_left来设置其位置，那么对于关闭状态。slideBtn_left的值就应该为0，对于开启状态。slideBtn_left的值就应该是backgroundBitmap(背景)的宽度减去slideButton(滑块)的宽度。

那么这样一来。机制就比較清楚了，我们仅仅须要在控件上设置一个点击事件，同一时候设置一个boolean变量代表开关的状态。当点击的时候。切换这个boolean类型的变量为true或者false。同一时候变化slideButton的值为0或者backgroundBitmap.getWidth()-slideButton.getWidth()，然后再调用invalidate()方法刷新控件，就能够实现主要的开关功能了

以下来看具体的代码，注解比較具体：

自己定义控件的类MyToggleButton.java。继承自View：

package com.example.togglebutton.ui;

import com.example.togglebutton.R;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.view.View;

/*
 * 自己定义view的几个步骤：
 * 1、首先须要写一个类来继承自View
 * 2、须要得到view的对象。那么须要重写构造方法。当中一參的构造方法用于new。二參的构造方法用于xml布局文件使用，三參的构造方法能够传入一个样式
 * 3、须要设置view的大小，那么须要重写onMeasure方法
 * 4、须要设置view的位置。那么须要重写onLayout方法，可是这种方法在自己定义view的时候用的不多。原因主要在于view的位置主要是由父控件来决定
 * 5、须要绘制出所须要显示的view，那么须要重写onDraw方法
 * 6、当控件状态改变的时候。须要重绘view，那么调用invalidate();方法，这种方法实际上会又一次调用onDraw方法
 * 7、在这当中。假设须要对view设置点击事件。能够直接调用setOnClickListener方法
 */

public class MyToggleButton extends View {

	/**
	 * 开关按钮的背景
	 */
	private Bitmap backgroundBitmap;
	/**
	 * 开关按钮的滑动部分
	 */
	private Bitmap slideButton;
	/**
	 * 滑动按钮的左边界
	 */
	private float slideBtn_left;
	/**
	 * 当前开关的状态
	 */
	private boolean currentState = false;

	/**
	 * 在代码里面创建对象的时候。使用此构造方法
	 *
	 * @param context
	 */
	public MyToggleButton(Context context) {
		super(context);
	}

	/**
	 * 在布局文件里声明的view，创建时由系统自己主动调用
	 *
	 * @param context
	 * @param attrs
	 */
	public MyToggleButton(Context context, AttributeSet attrs) {
		super(context, attrs);
		initView();
	}

	/**
	 * 測量尺寸时的回调方法
	 */
	@Override
	protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
		// super.onMeasure(widthMeasureSpec, heightMeasureSpec);
		// 设置当前view的大小 width:view的宽，单位都是像素值 heigth:view的高。单位都是像素值
		setMeasuredDimension(backgroundBitmap.getWidth(),
				backgroundBitmap.getHeight());
	}

	// 这种方法对于自己定义view的时候帮助不大，由于view的位置一般由父组件来决定的
	@Override
	protected void onLayout(boolean changed, int left, int top, int right,
			int bottom) {
		super.onLayout(changed, left, top, right, bottom);
	}

	/**
	 * 画view的方法,绘制当前view的内容
	 */
	@Override
	protected void onDraw(Canvas canvas) {
		// super.onDraw(canvas);

		Paint paint = new Paint();
		// 打开抗锯齿
		paint.setAntiAlias(true);

		// 画背景
		canvas.drawBitmap(backgroundBitmap, 0, 0, paint);
		// 画滑块
		canvas.drawBitmap(slideButton, slideBtn_left, 0, paint);
	}

	/**
	 * 初始化view
	 */
	private void initView() {
		backgroundBitmap = BitmapFactory.decodeResource(getResources(),
				R.drawable.switch_background);
		slideButton = BitmapFactory.decodeResource(getResources(),
				R.drawable.slide_button);

		/*
		 * 点击事件
		 */
		setOnClickListener(new OnClickListener() {

			@Override
			public void onClick(View v) {

				currentState = !currentState;
				flushState();
				flushView();
			}
		});
	}

	/**
	 * 刷新视图
	 */
	protected void flushView() {
		// 刷新当前view会导致ondraw方法的运行
		invalidate();
	}

	/**
	 * 刷新当前的状态
	 */
	protected void flushState() {
		if (currentState) {
			slideBtn_left = backgroundBitmap.getWidth()
					- slideButton.getWidth();
		} else {
			slideBtn_left = 0;
		}
	}

}

在布局文件里将其定义出来：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="${relativePackage}.${activityClass}" >


    <com.example.togglebutton.ui.MyToggleButton
        android:id="@+id/my_toggle_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true" />


</RelativeLayout>

在这里因为没有写不论什么点击触发业务的逻辑，仅仅是一个单纯的控件。所以在MainActivity里面没有增加多的代码：

package com.example.togglebutton;

import android.app.Activity;
import android.os.Bundle;

public class MainActivity extends Activity {

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

	}
}

至此一个自己定义的开关button就完毕了，后面两篇将会介绍怎样在上面实现 点击拖动开关的效果 和怎样实现自己定义属性。谢谢支持！
