ICMP在IP系统间传递差错和管理报文，是不论什么IP实现必须和要求的组成部分。能够把ICMP分成两类：差错和查询。查询报文
是用一对请求和回答定义的。差错报文通常包括了引起错误的IP包的第一个分片的IP首部（和选项），加上该分片数据部分
的前8个字节。
下图显示了全部眼下定义的ICMP报文。双线上面的是请求和回答报文，双线以下的是差错报文。

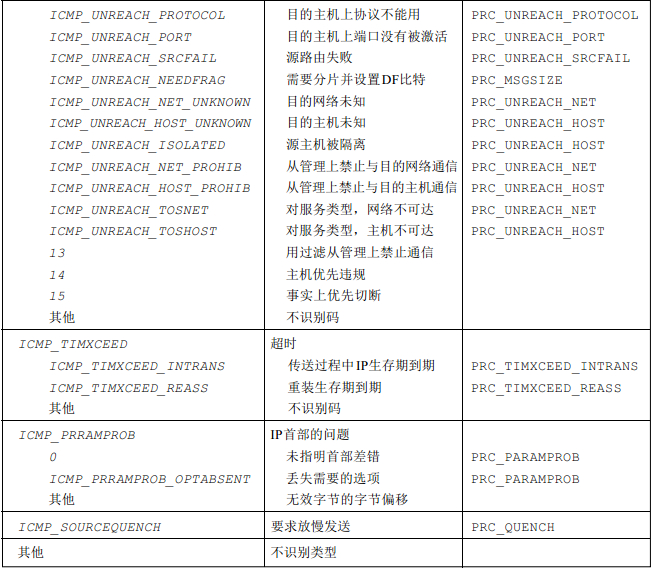

PRC_栏显示了Net/3处理的与协议无关的差错码和ICMP报文之间的映射。对请求和回答，这一列是空的。由于在这样的情况
下不会产生差错。假设对一个ICMP差错，这一行为空。说明Net/3不识别该码，并自己主动丢弃该差错报文。
1.icmp结构

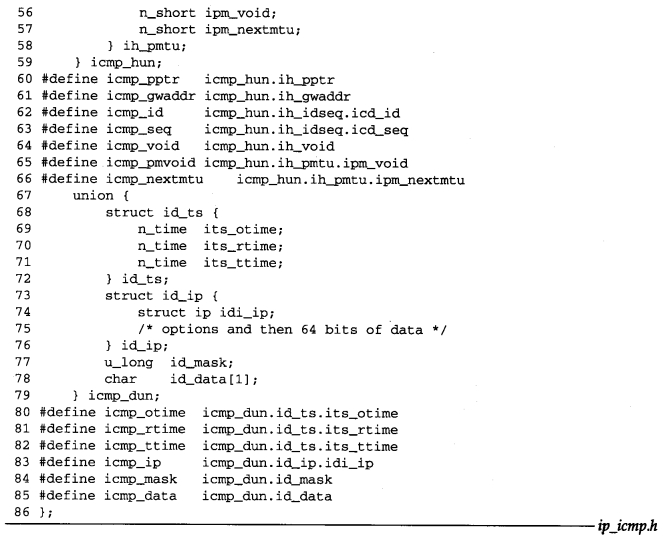

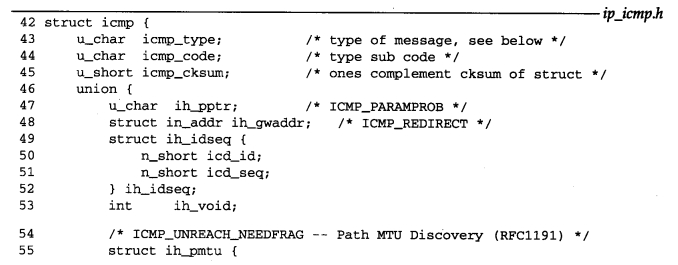

Net/3通过下图中的icmp结构訪问某个ICMP报文。
icmp_type标识特定报文，icmp_code进一步制定报文。icmp_cksum的算法与IP首部检验和同样。
联合icmp_hun(首部联合)和icmp_dun（数据联合）依照icmp_type和icmp_code訪问多种icmp报文。每一个icmp报文都使用
icmphun。仅仅有一部分报文使用icmp_dun。没有使用的字段必须设置为0.
icmp报文时封装在IP数据报中的。
2.ICMP的protosw结构
inetsw[4]的protosw结构描写叙述了icmp，并支持内核和进程对协议的訪问。

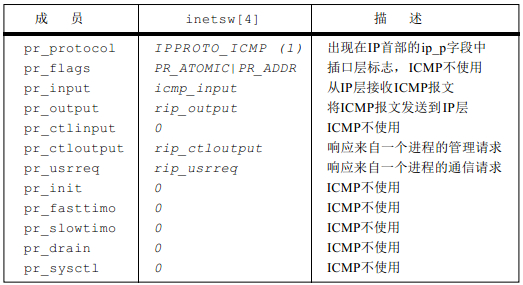

下图显示了该结构。

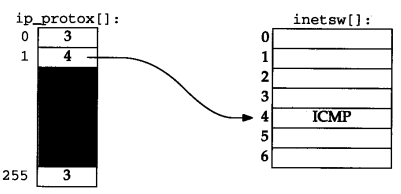

ipintr对数据报进行分用是依据IP首部中的传输协议编号ip_p。对于ICMP报文，ip_p是1。通过ip_protox选择inetsw[4]。
3.输入处理：icmp_input函数
当一个icmp报文到达时，IP层通过inetsw[4]的pr_input函数，间接调用icmp_input。
在icmp_input中，每个ICMP报文被处理3次：被icmp_input处理一次；被与ICMP差错报文中的IP分组相关联的传输层协
议处理一次。被记录收到ICMP报文的进程处理一次。

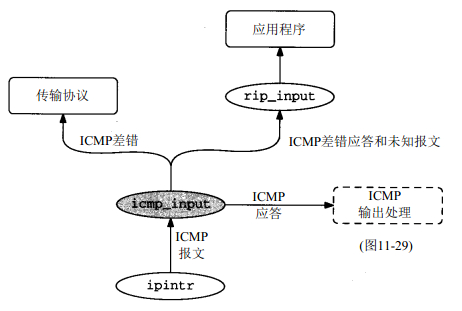

ICMP输入处理过程的总的构成情况例如以下：
以下分五部分讨论icmp_input：
1.验证收到的报文
2.icmp差错报文
3.icmp请求报文
4.icmp重定向报文
5.icmp回答报文
函数大致流程例如以下：
推断icmp的报文长度。假设太短。就直接丢弃
↓
icmp包结构中包括校验和字段。使用该字段检查icmp的校验和
↓
推断icmp的报文类型，假设可以识别，依据报文类型运行对应操作。假设无法识别。则直接运行raw操作rip_input
↓
运行raw操作rip_input，rip_input依据报文里含有的协议及源站和目的地址信息，把报文公布给正在监听的进程。
3.1.差错报文处理
当主机发出的数据报无法成功提交给目的主机时。目的主机或中间的路由器生成这些报文，并将它们返回到原来的系统。

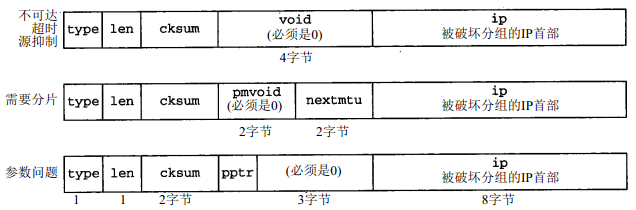

下图显示了多种ICMP差错报文的格式：

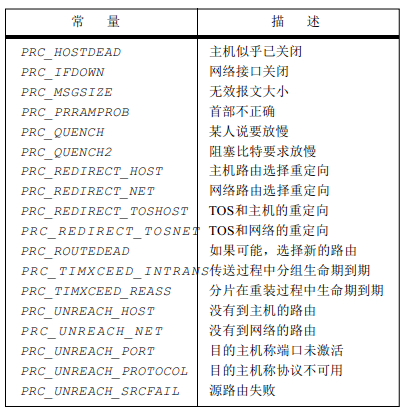

icmp_input将icmp_type和icmp_code映射到一个协议无关的差错集码上，该差错码是由PRC_常量表示的，且PRC_常量是有
顺序的。
例如以下图所看到的：
然后icmp_input调用传输层协议的pr_ctlinput函数。该函数依据原始数据报的ip_p，把分组分用到正确的协议，从而构造
出原始的IP数据报。
3.2.请求处理
Net/3响应具有正确格式的ICMP请求报文。把无效的ICMP请求报文传给rip_input。除路由器通告报文外，大多数Net/3所接收
的ICMP请求报文都生成回答报文。
为避免回答报文分配新的mbuf，icmp_input把请求报文的缓存转成成回答缓存，并返回给
发送方。
3.2.1.回显询问：ICMP_ECHO和ICMP_ECHOREPLY
ping程序就是使用了回显询问请求。

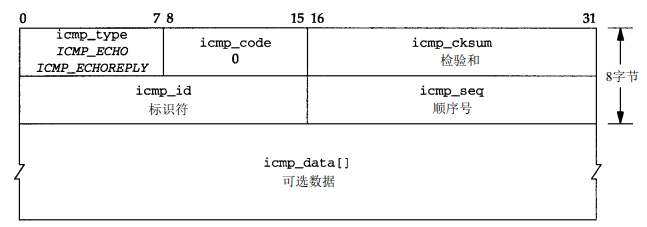

下图是ICMP回显请求和回答报文的结构。
icmp_code总是0，icmp_id和icmp_seq设置成请求的发送方，回答中也不做改动。源系统能够用这些字段匹配请求和回答。
icmpdata中到达的全部数据也被反射。
3.2.2.时间戳询问：ICMP_TSTAMP和ICMP_TSTAMPREPLY

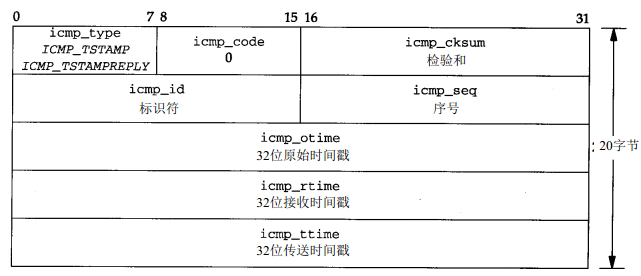

ICMP时间报文例如以下图所看到的：
请求的发送方设置icmp_otime（发出请求的时间）。icmp_rtime（收到请求的时间）和icmp_ttime(发出回答的时间)由回答
的发送方设置。
全部时间都是从UTC午夜開始的毫秒数。假设时间值没有以标准单位记录，就把高位置位，与IP时间戳选项
一样。
3.2.3.地址掩码询问：ICMP_MASKREQ和ICMP_MASKREPLY
该请求能够发现某个网络上使用的子网掩码。
除非系统被明白地配置成地址掩码的授权代理，否则，RFC1122禁止向其发送掩码回答。这样就避免系统与全部向它发送请求
的系统共享不对的地址掩码。假设没有管理员授权回答，系统也要忽略地址掩码请求。

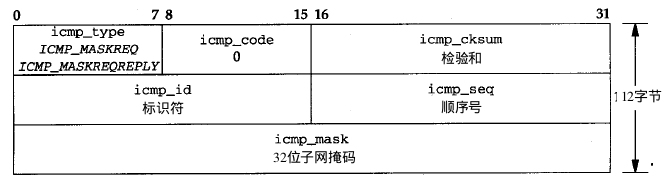

ICMP地址掩码请求和回答例如以下图所看到的：
3.2.4.信息查询：ICMP_IREQ和ICMP_IREQREPLY
ICMP信息报文已经过时。它们企图广播一个源和目的站地址字段的网络部分为全0的请求，使系统发现连接的IP网络的数量。
响应该请求的主机将返回一个填好网络号的报文，主机还须要其它办法找到地址的主机部分。
3.2.5.路由器发现：ICMP_ROUTERADVERT和ICMP_ROUTESOLICIT
RFC1256定义了ICMP路由器发现报文，Net/3内核不直接处理这些报文，而由rip_input把它们传给一个用户级守护程序，由它
发送和响应这样的报文。
3.3.重定向处理

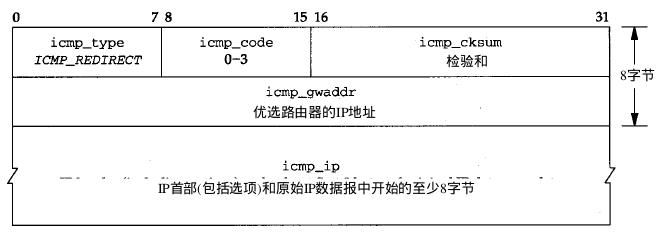

下图显示了ICMP重定向报文的格式。
重定向信息被传给rtredirect，由这个函数更新路由表。重定向的目的地址被传给pfctlinput，由它通告重定向的全部协议域。使
协议有机会把缓存的到目的站的路由作废。
3.4.回答处理
内核从不处理不论什么ICMP回答报文，ICMP请求由进程产生，内核从不产生请求。所以内核把它接收的全部回答传给等待ICMP
报文的进程。内核直接将报文传给rip_input交给传输层进行处理。
3.5.输出处理
有几种方法产生外出的报文。IP调用icmp_error来产生和发送ICMP差错报文。icmp_reflect发送回答报文。
同一时候，进程也可能
通过原始ICMP协议生成ICMP报文。

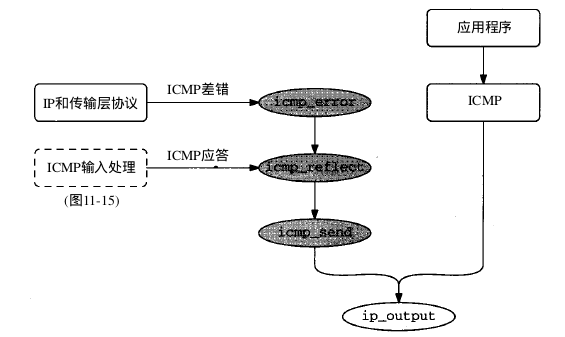

下图显示了这些函数与ICMP外出处理之间的关系。
3.6.icmp_sysctl函数
IP的icmp_sysctl函数仅仅支持下图中列出的选项。
系统管理员能够用sysctl程序改动该选项。
