【Oracle】RAC添加新节点

RAC添加节点：

环境：

OS：OEL5.6

RAC：10.2.0.1.0

原有rac1,rac2两个节点。如今要添加rac3节点：

操作过程：

改动三个节点上的/etc/hosts文件

192.168.90.2 rac1

192.168.90.5 rac2

192.168.90.6 rac3

192.168.91.3 rac1-priv

192.168.91.6 rac2-priv

192.168.91.7 rac3-priv

192.168.90.3 rac1-vip

192.168.90.4 rac2-vip

192.168.90.7 rac3-vip

rac3节点上安装须要的rpm包，本实验环境使用的是OEL系统，所以使用oracle-validated。

[root@rac3 ~]# mount /dev/cdrom /mnt

mount: block device /dev/cdrom is write-protected, mounting read-only

[root@rac3 ~]# vi /etc/yum.repos.d/public-yum-el5.repo

[oel5]

name = Enterprise Linux 5.6 DVD

baseurl=file:///mnt/Server/

gpgcheck=0

enabled=1

[root@rac3 ~]# yum install oracle-validated

Loaded plugins: rhnplugin, security

This system is not registered with ULN.

ULN support will be disabled.

……略

安装ASMLib包：

[root@rac3 ~]# cd /mnt/Server

[root@rac3 Server]# rpm -ivh oracleasm-support-2.1.4-1.el5.i386.rpm

warning: oracleasm-support-2.1.4-1.el5.i386.rpm: Header V3 DSA signature: NOKEY, key ID 1e5e0159

Preparing…                ########################################### [100%]

   1:oracleasm-support      ########################################### [100%]

[root@rac3 Server]# rpm -ivh oracleasm-2.6.18-238.el5-2.0.5-1.el5.i686.rpm

warning: oracleasm-2.6.18-238.el5-2.0.5-1.el5.i686.rpm: Header V3 DSA signature: NOKEY, key ID 1e5e0159

Preparing…                ########################################### [100%]

   1:oracleasm-2.6.18-238.el########################################### [100%]

配置3节点和1,2节点间的互信：

3节点：

[oracle@rac3 ~]$ ssh-keygen -t rsa

Generating public/private rsa key pair.

Enter file in which to save the key (/home/oracle/.ssh/id_rsa):

Enter passphrase (empty for no passphrase):

Enter same passphrase again:

Your identification has been saved in /home/oracle/.ssh/id_rsa.

Your public key has been saved in /home/oracle/.ssh/id_rsa.pub.

The key fingerprint is:

18:d5:6a:94:4c:12:90:8a:19:ca:96:4d:97:cc:fe:f0 oracle@rac3

1节点：

[oracle@rac1 .ssh]$ ssh 192.168.90.6 cat ~/.ssh/*.pub >> authorized_keys

oracle@192.168.90.6’s password:

[oracle@rac1 .ssh]$ scp authorized_keys 192.168.90.6:~/.ssh/.

oracle@192.168.90.6’s password:

authorized_keys                               100% 1780     1.7KB/s   00:00

[oracle@rac1 .ssh]$ scp authorized_keys 192.168.90.5:~/.ssh/.

authorized_keys                               100% 1780     1.7KB/s   00:00

各个节点运行下面脚本測试oracle用户的互信：

ssh rac1 date

ssh rac2 date

ssh rac3 date

ssh rac1-priv date

ssh rac2-priv date

ssh rac3-priv date

配置时间同步：

[root@rac3 Server]# ntpdate 192.168.90.2

22 Aug 10:45:31 ntpdate[9511]: adjust time server 192.168.90.2 offset -0.109663 sec

[root@rac3 Server]# crontab -e

* * * * * /usr/sbin/ntpdate 192.168.90.2 >> /ntp.log

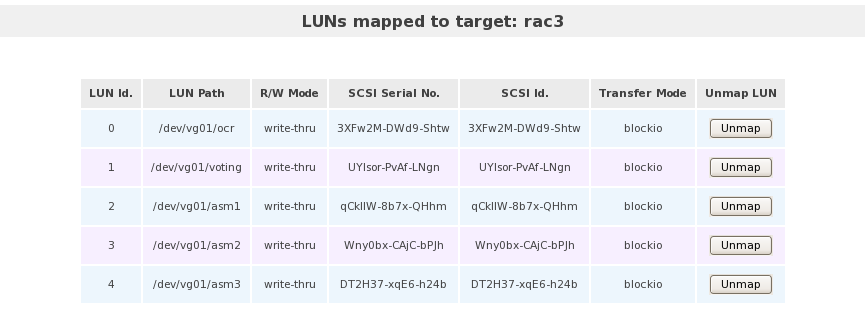

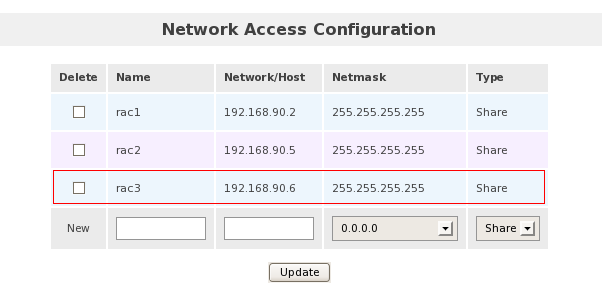

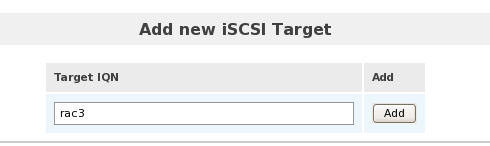

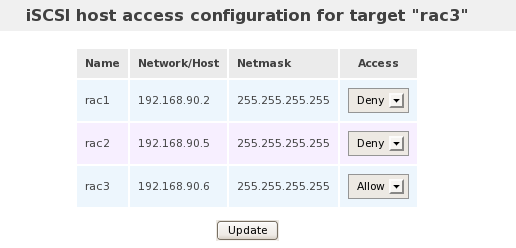

因为使用的是openfiler作为存储，这里加入openfiler配置过程：

然后到rac3节点上配置：

[root@rac3 ~]# vi /etc/iscsi/initiatorname.iscsi

#InitiatorName=iqn.1988-12.com.oracle:48354521e5f2

InitiatorName=rac3

[root@rac3 ~]# iscsiadm -m discovery -t st -p 192.168.90.8

192.168.90.8:3260,1 rac3

[root@rac3 ~]# service iscsi restart

Stopping iSCSI daemon:

iscsid is stopped                                          [  OK  ]

Starting iSCSI daemon:                                     [  OK  ]

                                                           [  OK  ]

Setting up iSCSI targets: Logging in to [iface: default, target: rac3, portal: 192.168.90.8,3260]

Login to [iface: default, target: rac3, portal: 192.168.90.8,3260] successful.

                                                           [  OK  ]

然后看一下磁盘是否挂载成功：

[root@rac3 ~]# fdisk -l

Disk /dev/sda: 42.9 GB, 42949672960 bytes

255 heads, 63 sectors/track, 5221 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System

/dev/sda1   *           1          13      104391   83  Linux

/dev/sda2              14        5221    41833260   8e  Linux LVM

Disk /dev/dm-0: 39.5 GB, 39594229760 bytes

255 heads, 63 sectors/track, 4813 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes

Disk /dev/dm-0 doesn’t contain a valid partition table

Disk /dev/dm-1: 3221 MB, 3221225472 bytes

255 heads, 63 sectors/track, 391 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes

Disk /dev/dm-1 doesn’t contain a valid partition table

Disk /dev/sdb: 1073 MB, 1073741824 bytes

34 heads, 61 sectors/track, 1011 cylinders

Units = cylinders of 2074 * 512 = 1061888 bytes

   Device Boot      Start         End      Blocks   Id  System

/dev/sdb1               1        1011     1048376+  83  Linux

Disk /dev/sdc: 1073 MB, 1073741824 bytes

34 heads, 61 sectors/track, 1011 cylinders

Units = cylinders of 2074 * 512 = 1061888 bytes

   Device Boot      Start         End      Blocks   Id  System

/dev/sdc1               1        1011     1048376+  83  Linux

Disk /dev/sdd: 10.7 GB, 10737418240 bytes

64 heads, 32 sectors/track, 10240 cylinders

Units = cylinders of 2048 * 512 = 1048576 bytes

   Device Boot      Start         End      Blocks   Id  System

/dev/sdd1               1       10240    10485744   83  Linux

Disk /dev/sde: 10.7 GB, 10737418240 bytes

64 heads, 32 sectors/track, 10240 cylinders

Units = cylinders of 2048 * 512 = 1048576 bytes

   Device Boot      Start         End      Blocks   Id  System

/dev/sde1               1       10240    10485744   83  Linux

Disk /dev/sdf: 10.7 GB, 10737418240 bytes

64 heads, 32 sectors/track, 10240 cylinders

Units = cylinders of 2048 * 512 = 1048576 bytes

   Device Boot      Start         End      Blocks   Id  System

/dev/sdf1               1       10240    10485744   83  Linux

挂载成功之后。配置设备固定化：

[root@rac3 ~]# raw /dev/raw/raw1 /dev/sdb1

/dev/raw/raw1:  bound to major 8, minor 17

[root@rac3 ~]# raw /dev/raw/raw2 /dev/sdc1

/dev/raw/raw2:  bound to major 8, minor 33

[root@rac3 ~]# raw /dev/raw/raw3 /dev/sdd1

/dev/raw/raw3:  bound to major 8, minor 49

[root@rac3 ~]# raw /dev/raw/raw4 /dev/sde1

/dev/raw/raw4:  bound to major 8, minor 65

[root@rac3 ~]# raw /dev/raw/raw5 /dev/sdf1

/dev/raw/raw5:  bound to major 8, minor 81

[root@rac3 ~]# vi /etc/udev/rules.d/60-raw.rules

添加下面内容：

ACTION==”add”, KERNEL==”/dev/sdb1″, RUN+=”/bin/raw /dev/raw/raw1 %N”

ACTION==”add”, ENV{MAJOR}==”8″, ENV{MINOR}==”17″, RUN+=”/bin/raw /dev/raw/raw1 %M %m”

ACTION==”add”, KERNEL==”/dev/sdc1″, RUN+=”/bin/raw /dev/raw/raw2 %N”

ACTION==”add”, ENV{MAJOR}==”8″, ENV{MINOR}==”33″, RUN+=”/bin/raw /dev/raw/raw2 %M %m”

ACTION==”add”, KERNEL==”/dev/sdd1″, RUN+=”/bin/raw /dev/raw/raw3 %N”

ACTION==”add”, ENV{MAJOR}==”8″, ENV{MINOR}==”49″, RUN+=”/bin/raw /dev/raw/raw3 %M %m”

ACTION==”add”, KERNEL==”/dev/sde1″, RUN+=”/bin/raw /dev/raw/raw4 %N”

ACTION==”add”, ENV{MAJOR}==”8″, ENV{MINOR}==”65″, RUN+=”/bin/raw /dev/raw/raw4 %M %m”

ACTION==”add”, KERNEL==”/dev/sdf1″, RUN+=”/bin/raw /dev/raw/raw5 %N”

ACTION==”add”, ENV{MAJOR}==”8″, ENV{MINOR}==”81″, RUN+=”/bin/raw /dev/raw/raw5 %M %m”

KERNEL==”raw[1-5]”, OWNER=”oracle”, GROUP=”oinstall”, MODE=”640″

ASMLib配置：

[root@rac3 ~]# /etc/init.d/oracleasm  configure

Configuring the Oracle ASM library driver.

This will configure the on-boot properties of the Oracle ASM library

driver.  The following questions will determine whether the driver is

loaded on boot and what permissions it will have.  The current values

will be shown in brackets (‘[]’).  Hitting <ENTER> without typing an

answer will keep that current value.  Ctrl-C will abort.

Default user to own the driver interface []: oracle

Default group to own the driver interface []: dba

Start Oracle ASM library driver on boot (y/n) [n]: y

Scan for Oracle ASM disks on boot (y/n) [y]: y

Writing Oracle ASM library driver configuration: done

Initializing the Oracle ASMLib driver:                     [  OK  ]

Scanning the system for Oracle ASMLib disks:               [  OK  ]

[root@rac3 ~]# /etc/init.d/oracleasm listdisks

ASM01

ASM02

ASM03

rac3节点上创建/u01文件夹，并授予oracle：

[root@rac3 ~]# mkdir /u01

[root@rac3 ~]# chown oracle:oinstall /u01

节点一：

[oracle@rac1 ~]$ cd $CRS_HOME/oui/bin/

[oracle@rac1 bin]$ ls

addLangs.sh  lsnodes   resource      runInstaller

addNode.sh   ouica.sh  runConfig.sh  runInstaller.sh

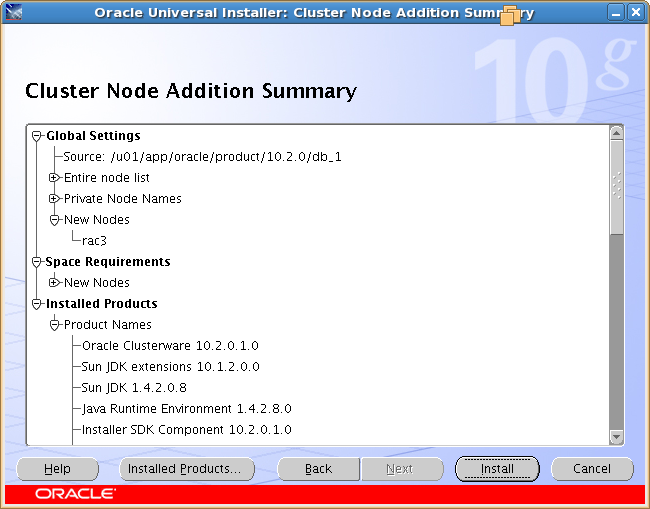

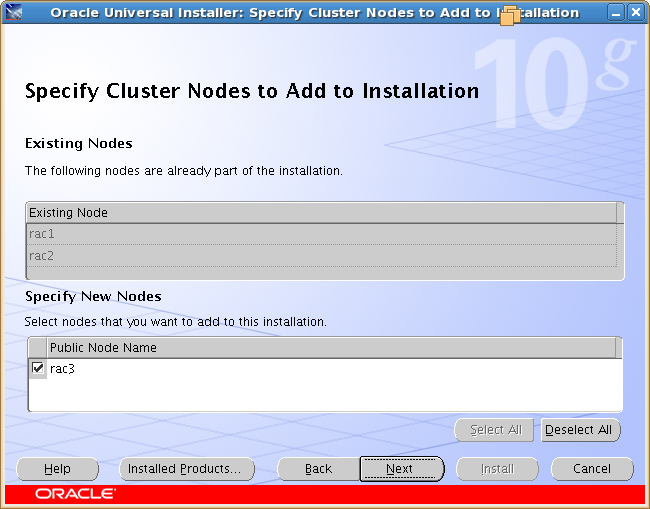

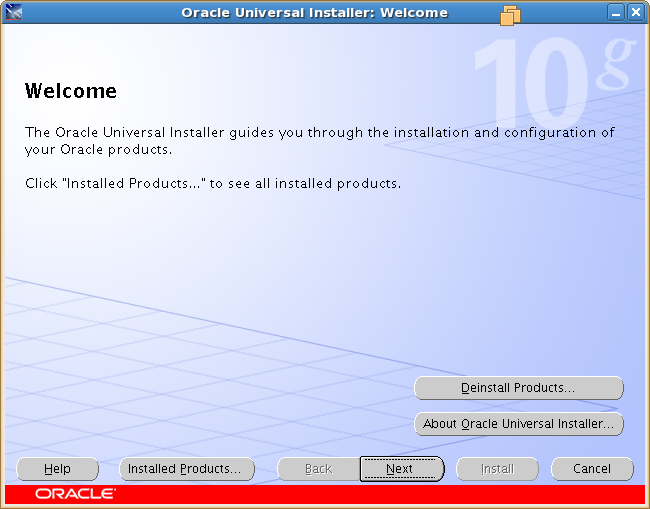

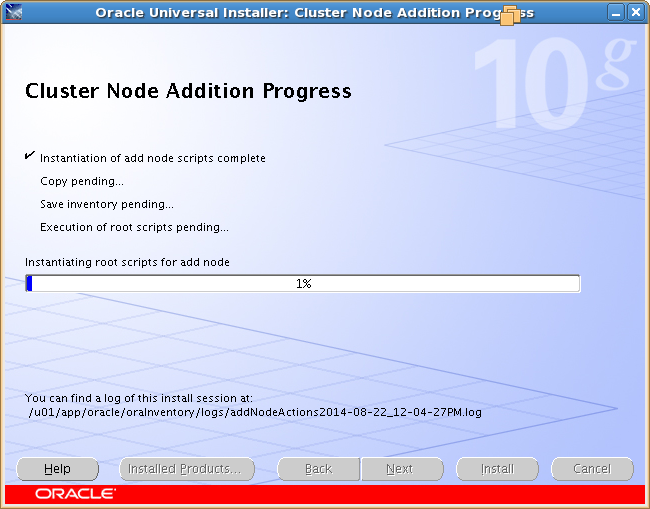

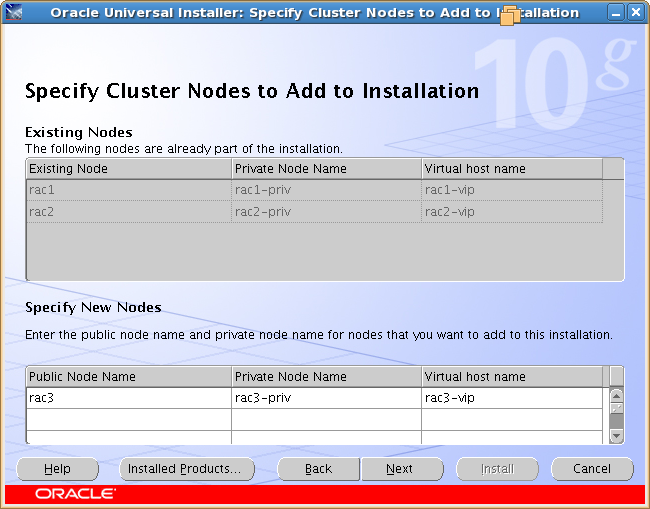

[oracle@rac1 bin]$ sh addNode.sh

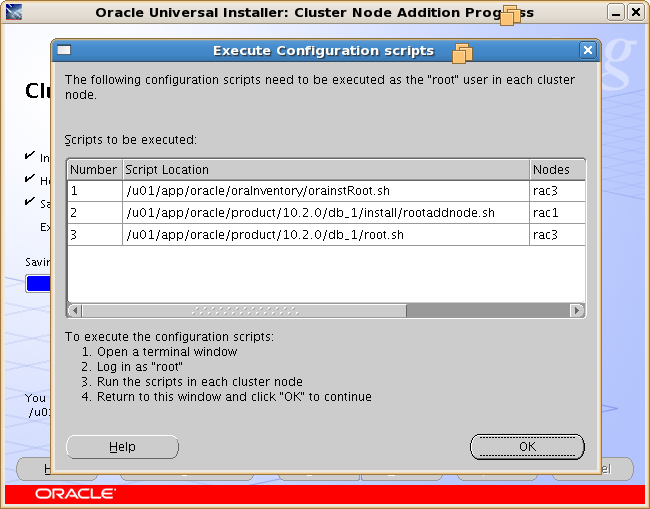

[root@rac3 ~]# /u01/app/oracle/oraInventory/orainstRoot.sh

Changing permissions of /u01/app/oracle/oraInventory to 770.

Changing groupname of /u01/app/oracle/oraInventory to oinstall.

The execution of the script is complete

[root@rac1 ~]# /u01/app/oracle/product/10.2.0/db_1/install/rootaddnode.sh

clscfg: EXISTING configuration version 3 detected.

clscfg: version 3 is 10G Release 2.

Attempting to add 1 new nodes to the configuration

Using ports: CSS=49895 CRS=49896 EVMC=49898 and EVMR=49897.

node <nodenumber>: <nodename> <private interconnect name> <hostname>

node 3: rac3 rac3-priv rac3

Creating OCR keys for user ‘root’, privgrp ‘root’..

Operation successful.

/u01/app/oracle/product/10.2.0/db_1/bin/srvctl add nodeapps -n rac3 -A rac3-vip/255.255.255.0/eth0 -o /u01/app/oracle/product/10.2.0/db_1

[root@rac3 ~]# /u01/app/oracle/product/10.2.0/db_1/root.sh

WARNING: directory ‘/u01/app/oracle/product/10.2.0’ is not owned by root

WARNING: directory ‘/u01/app/oracle/product’ is not owned by root

WARNING: directory ‘/u01/app/oracle’ is not owned by root

WARNING: directory ‘/u01/app’ is not owned by root

WARNING: directory ‘/u01’ is not owned by root

Checking to see if Oracle CRS stack is already configured

/etc/oracle does not exist. Creating it now.

OCR LOCATIONS =  /dev/raw/raw1

OCR backup directory ‘/u01/app/oracle/product/10.2.0/db_1/cdata/crs’ does not exist. Creating now

Setting the permissions on OCR backup directory

Setting up NS directories

Oracle Cluster Registry configuration upgraded successfully

WARNING: directory ‘/u01/app/oracle/product/10.2.0’ is not owned by root

WARNING: directory ‘/u01/app/oracle/product’ is not owned by root

WARNING: directory ‘/u01/app/oracle’ is not owned by root

WARNING: directory ‘/u01/app’ is not owned by root

WARNING: directory ‘/u01’ is not owned by root

clscfg: EXISTING configuration version 3 detected.

clscfg: version 3 is 10G Release 2.

assigning default hostname rac1 for node 1.

assigning default hostname rac2 for node 2.

Successfully accumulated necessary OCR keys.

Using ports: CSS=49895 CRS=49896 EVMC=49898 and EVMR=49897.

node <nodenumber>: <nodename> <private interconnect name> <hostname>

node 1: rac1 rac1-priv rac1

node 2: rac2 rac2-priv rac2

clscfg: Arguments check out successfully.

NO KEYS WERE WRITTEN. Supply -force parameter to override.

-force is destructive and will destroy any previous cluster

configuration.

Oracle Cluster Registry for cluster has already been initialized

Startup will be queued to init within 90 seconds.

Adding daemons to inittab

Expecting the CRS daemons to be up within 600 seconds.

CSS is active on these nodes.

        rac1

        rac2

        rac3

CSS is active on all nodes.

Waiting for the Oracle CRSD and EVMD to start

Waiting for the Oracle CRSD and EVMD to start

Oracle CRS stack installed and running under init(1M)

Running vipca(silent) for configuring nodeapps

/u01/app/oracle/product/10.2.0/db_1/jdk/jre//bin/java: error while loading shared libraries: libpthread.so.0: cannot open shared object file: No such file or directory

rac3节点安装数据库软件：

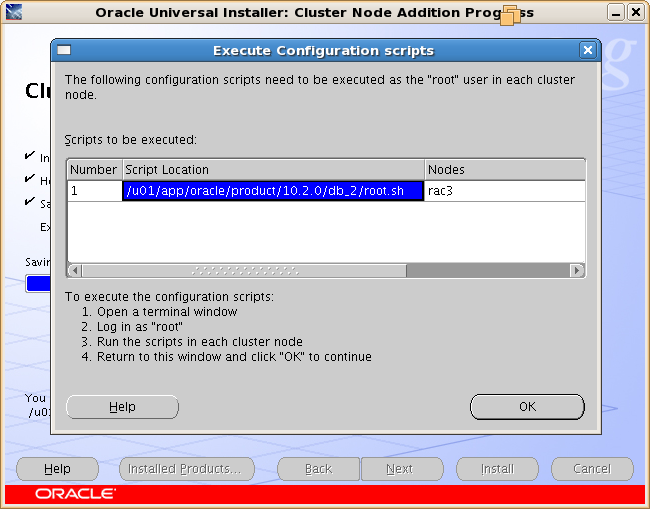

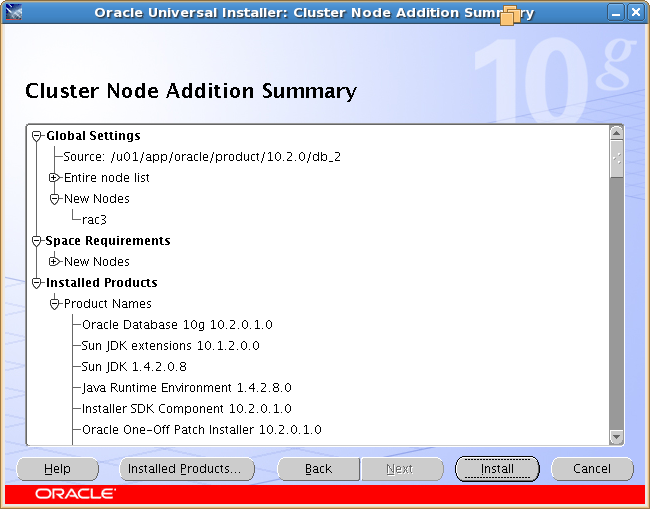

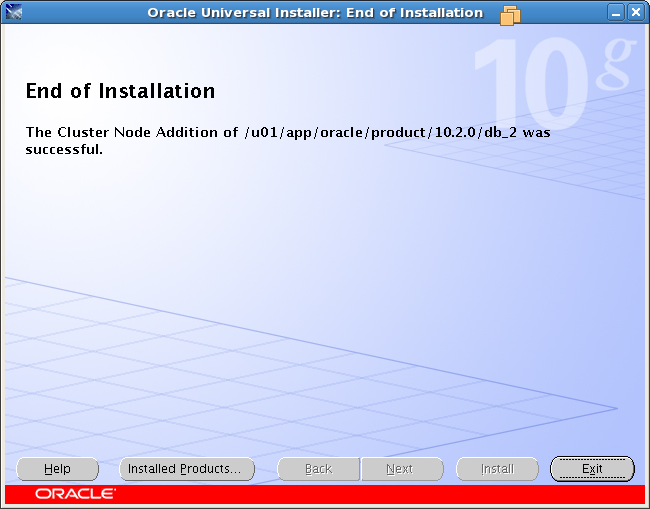

rac1节点上上使用oracle用户运行$ORACLE_HOME/oui/bin/addNode.sh

[root@rac3 ~]# /u01/app/oracle/product/10.2.0/db_2/root.sh

Running Oracle10 root.sh script…

The following environment variables are set as:

    ORACLE_OWNER= oracle

    ORACLE_HOME=  /u01/app/oracle/product/10.2.0/db_2

Enter the full pathname of the local bin directory: [/usr/local/bin]:

   Copying dbhome to /usr/local/bin …

   Copying oraenv to /usr/local/bin …

   Copying coraenv to /usr/local/bin …

Creating /etc/oratab file…

Entries will be added to the /etc/oratab file as needed by

Database Configuration Assistant when a database is created

Finished running generic part of root.sh script.

Now product-specific root actions will be performed.

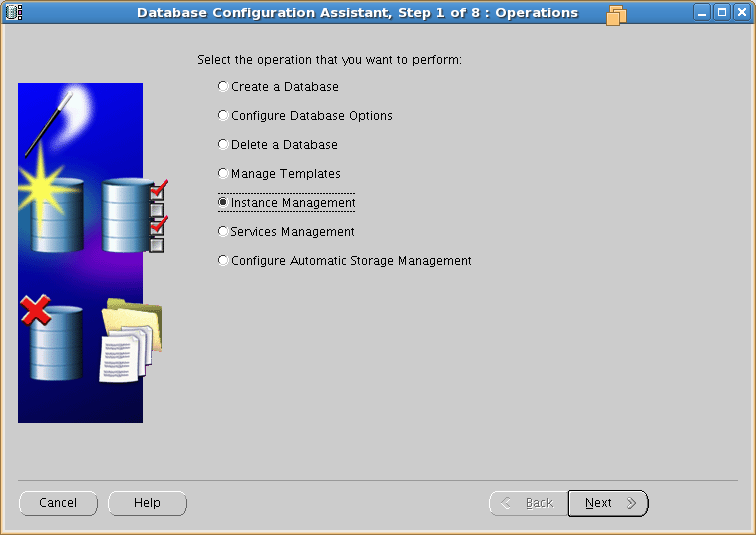

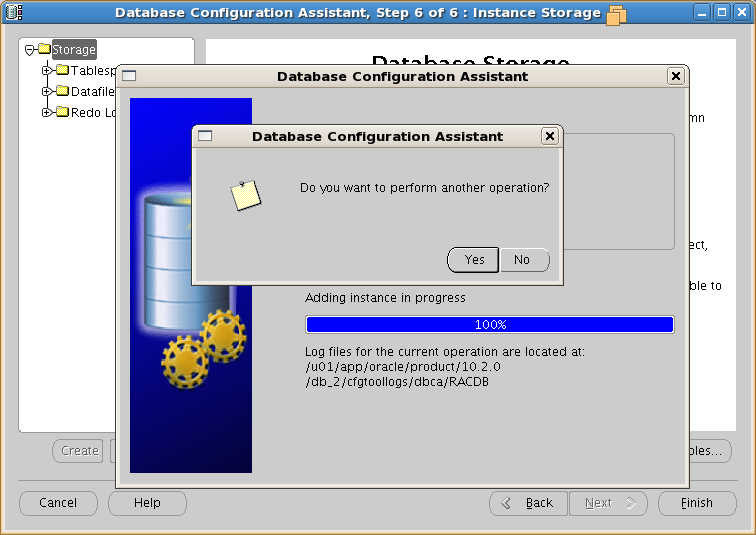

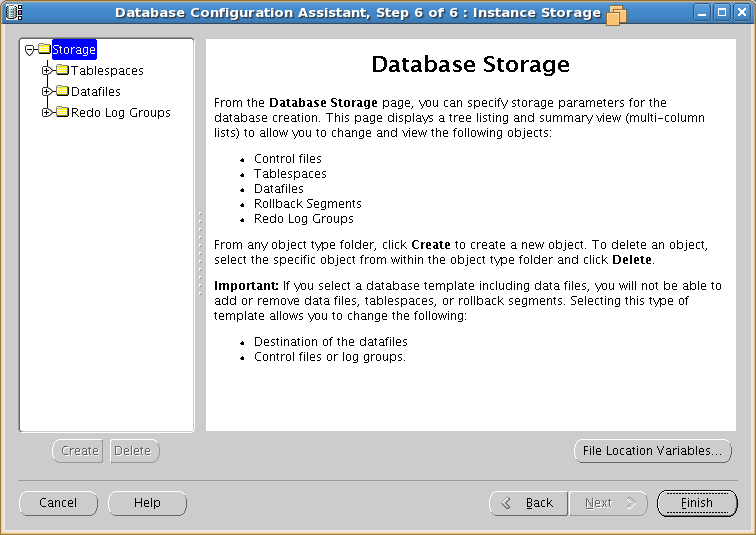

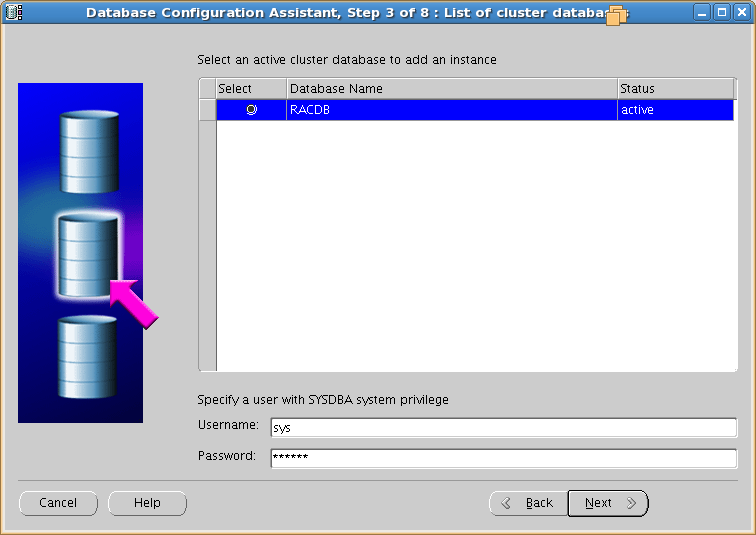

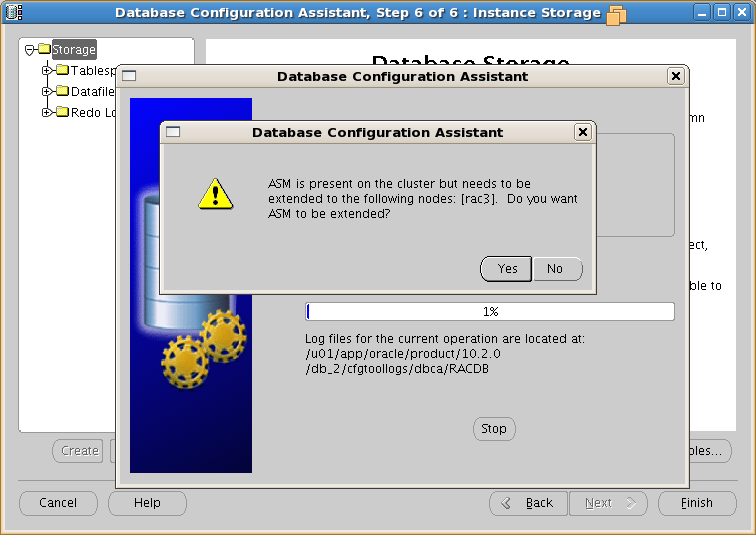

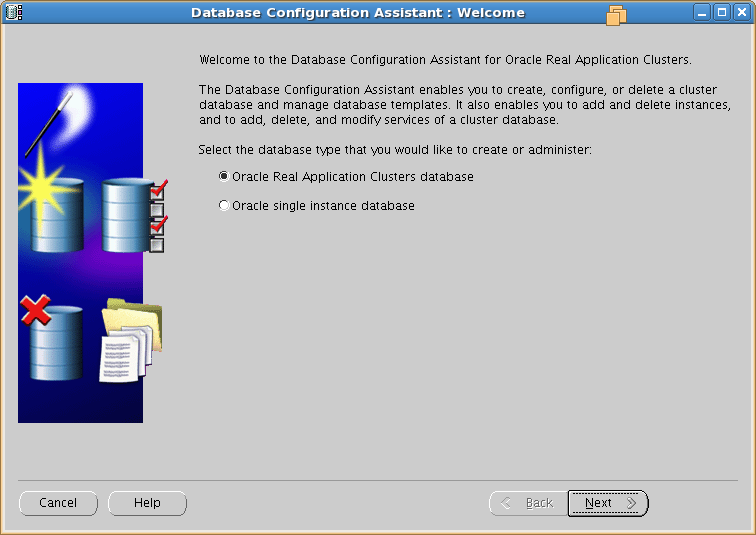

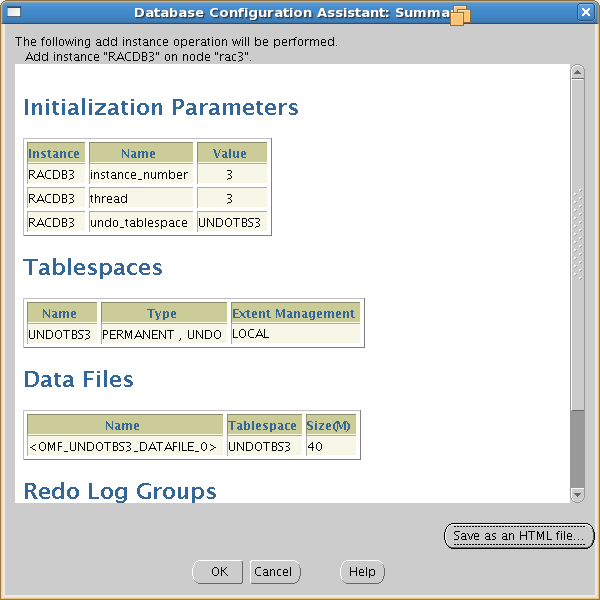

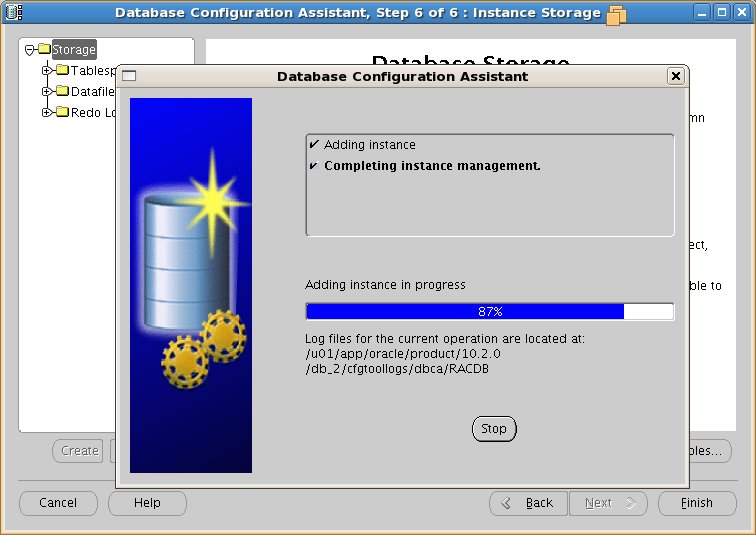

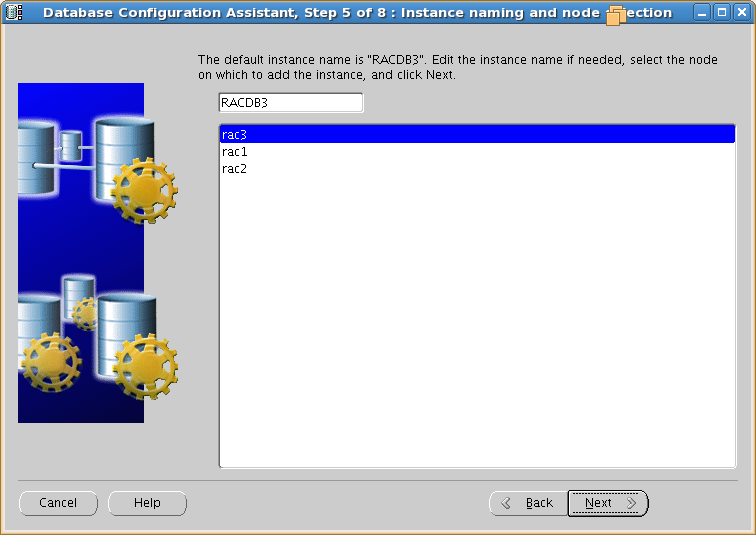

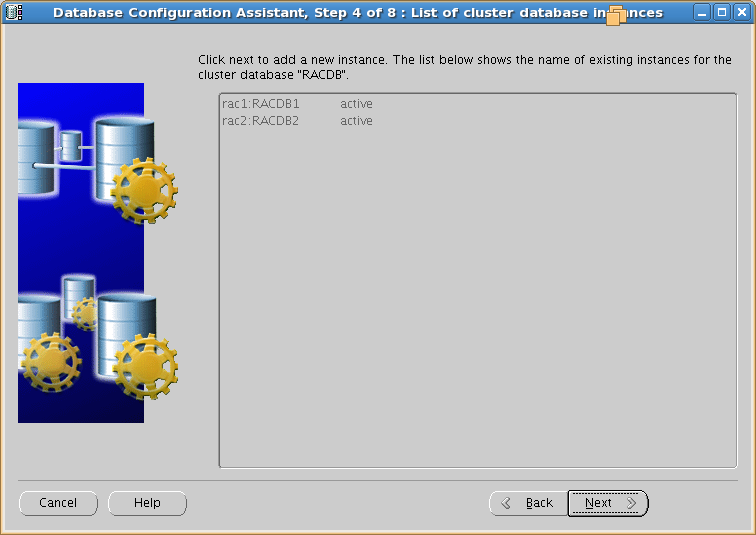

然后在rac1节点上使用dbca加入instance：

至此节点加入完成：

[oracle@rac1 crsd]$ crs_stat -t

Name           Type           Target    State     Host

————————————————————

ora….B1.inst application    ONLINE    ONLINE    rac1

ora….B2.inst application    ONLINE    ONLINE    rac2

ora….B3.inst application    ONLINE    ONLINE    rac3

ora.RACDB.db   application    ONLINE    ONLINE    rac2

ora….SM1.asm application    ONLINE    ONLINE    rac1

ora….C1.lsnr application    ONLINE    ONLINE    rac1

ora.rac1.gsd   application    ONLINE    ONLINE    rac1

ora.rac1.ons   application    ONLINE    ONLINE    rac1

ora.rac1.vip   application    ONLINE    ONLINE    rac1

ora….SM2.asm application    ONLINE    ONLINE    rac2

ora….C2.lsnr application    ONLINE    ONLINE    rac2

ora.rac2.gsd   application    ONLINE    ONLINE    rac2

ora.rac2.ons   application    ONLINE    ONLINE    rac2

ora.rac2.vip   application    ONLINE    ONLINE    rac2

ora….SM3.asm application    ONLINE    ONLINE    rac3

ora….C3.lsnr application    ONLINE    ONLINE    rac3

ora.rac3.gsd   application    ONLINE    ONLINE    rac3

ora.rac3.ons   application    ONLINE    ONLINE    rac3

ora.rac3.vip   application    ONLINE    ONLINE    rac3
