对于40Pin标准RGBLCD，需要背光驱动电路，现有如下三种参考设计，这三种均是恒流驱动：
1.UM1661 （某宝价格1元左右）
- 输入：2~6V
- 输出电压：高达24V
- 内部开关频率：2MHZ
- 最大输出电流：1.6A
- EN脚可接入PWM信号，实现PWM调光 100-100KHZ

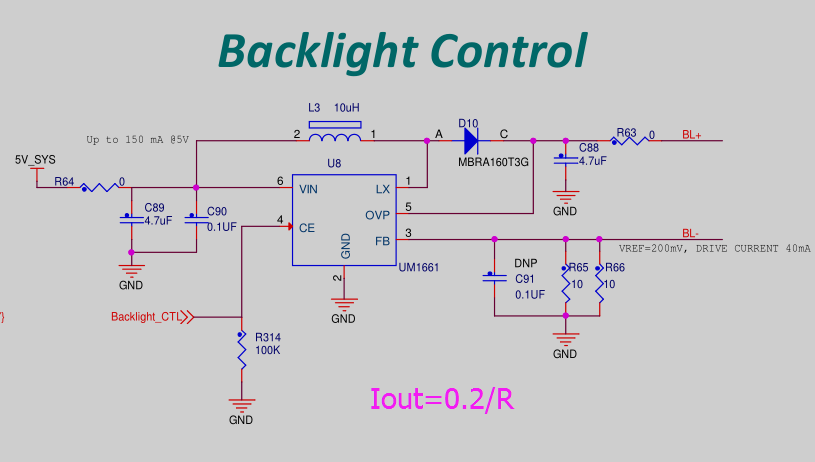

参考电路如下：
Iout=0.2V/5=40ma MBRA160T3G （60V 1A） 对于40V以下的场合，可以用1N5819（40V，1A）代替
2.IS31BL3506A（某宝5块钱一个）
- 输入电压：2.7~5.5V
- 最大输出电压：35V
- 最大开关频率：1MHZ
- EN支持PWM控制，500~500KHZ
- 最大输出电流2.2A

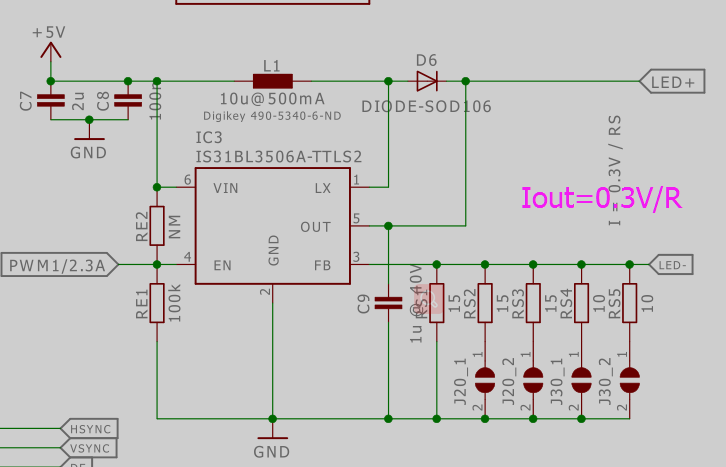

参考电路设计
电容C9至少要耐压40V以上，最好是50V，续流二极管D6可以选择1N5819（40V，1A）,1N5822（40V，3A）
电感L1为 10uh 500ma
- 注1:电容C9值越小，LED电流纹波越大。
- 注2:电阻R应尽可能靠近FB引脚，以防止电磁干扰（EMI）。
- 注3:由于包装不同，VOVP不一样。DFN-8包装可以驱动9个led, 8个led可以驱动
- 注4:EN引脚的高电平PWM信号在开机时应至少持续200ns，否则IC无法启动。
3.MP3302（某宝2块钱包邮）
相关资料：http://www.monolithicpower.com/cn/catalog/product/view/id/368/s/mp3302/category/231/
- 输入电压：2.5~6V
- 最大输出电压：36V
- 最大输出电流：1.33A
- 内部开关频率：1.3MHZ
- 参考电压FB：0.2V
注意：MP3302有个开路保护，如果LED+与LED- 开路 ，那么MP3302将会被关断，为的是避免输出电压
一直升高，此时FB脚电压一直是0V，而不是0.2V，且必须对MP3302重新上电，方可退出保护，正常工作

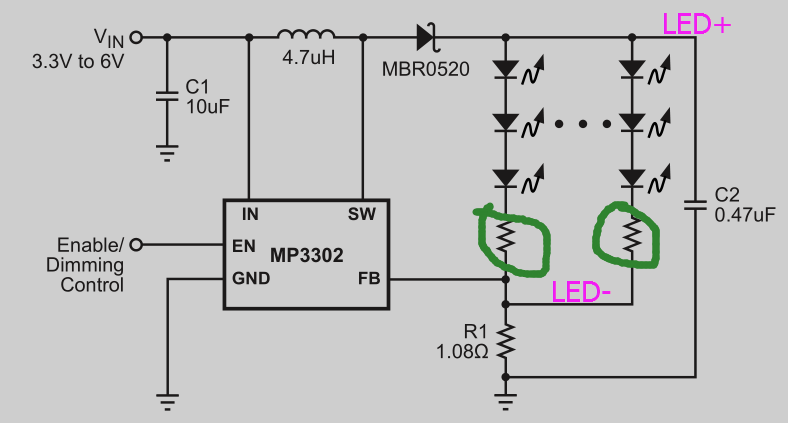

参考设计

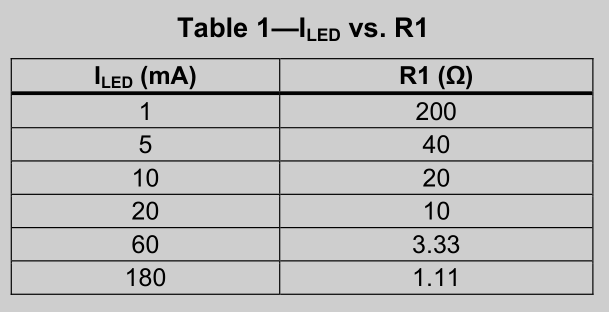

绿色圈出来的电阻是可选的，实际使用只需要R1，C2，电感就可以了。R1与Iout的关系如下图：
