Echarts折线图属性设置大全

      var option = {

        backgroundColor: '#FFF0F5',

        title: {
          text: '折线图',
          subtext: '模拟数据',
          x: 'center'
        },

        legend: {
          // orient 设置布局方式，默认水平布局，可选值：'horizontal'（水平） ¦ 'vertical'（垂直）
          orient: 'horizontal',
          // x 设置水平安放位置，默认全图居中，可选值：'center' ¦ 'left' ¦ 'right' ¦ {number}（x坐标，单位px）
          x: 'left',
          // y 设置垂直安放位置，默认全图顶端，可选值：'top' ¦ 'bottom' ¦ 'center' ¦ {number}（y坐标，单位px）
          y: 'top',
          data: ['预期','实际','假设']
        },

        //  图表距边框的距离,可选值：'百分比'¦ {number}（单位px）
        grid: {
            top: '16%',   // 等价于 y: '16%'
            left: '3%',
            right: '8%',
            bottom: '3%',
            containLabel: true
        },

        // 提示框
        tooltip: {
          trigger: 'axis'
        },

        //工具框，可以选择
        toolbox: {
            feature: {
                saveAsImage: {} //下载工具
            }
        },

        xAxis: {
          name: '周几',
          type: 'category',
          axisLine: {
            lineStyle: {
              // 设置x轴颜色
              color: '#912CEE'
            }
          },
          // 设置X轴数据旋转倾斜
          axisLabel: {
            rotate: 30, // 旋转角度
            interval: 0  //设置X轴数据间隔几个显示一个，为0表示都显示
            },
          // boundaryGap值为false的时候，折线第一个点在y轴上
          boundaryGap: false,
          data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
        },

        yAxis: {
          name: '数值',
          type: 'value',
          min:0, // 设置y轴刻度的最小值
          max:1800,  // 设置y轴刻度的最大值
          splitNumber:9,  // 设置y轴刻度间隔个数
          axisLine: {
            lineStyle: {
              // 设置y轴颜色
              color: '#87CEFA'
            }
          },
        },

        series: [
          {
            name: '预期',
            data: [820, 932, 301, 1434, 1290, 1330, 1320],
            type: 'line',
            // 设置小圆点消失
            // 注意：设置symbol: 'none'以后，拐点不存在了，设置拐点上显示数值无效
            symbol: 'none',
            // 设置折线弧度，取值：0-1之间
            smooth: 0.5,
          },

          {
            name: '实际',
            data: [620, 732, 941, 834, 1690, 1030, 920],
            type: 'line',
            // 设置折线上圆点大小
            symbolSize:8,
            itemStyle:{
              normal:{
                // 拐点上显示数值
                label : {
                show: true
                },
                borderColor:'red',  // 拐点边框颜色
                lineStyle:{
                  width:5,  // 设置线宽
                  type:'dotted'  //'dotted'虚线 'solid'实线
                }
              }
            }
          },

          {
            name: '假设',
            data: [120, 232, 541, 134, 290, 130, 120],
            type: 'line',
            // 设置折线上圆点大小
            symbolSize:10,
            // 设置拐点为实心圆
            symbol:'circle',
            itemStyle: {
              normal: {
                // 拐点上显示数值
                label : {
                  show: true
                },
                lineStyle:{
                  // 使用rgba设置折线透明度为0，可以视觉上隐藏折线
                  color: 'rgba(0,0,0,0)'
                }
              }
            }
          }
        ],

        color: ['#00EE00', '#FF9F7F','#FFD700']
      };

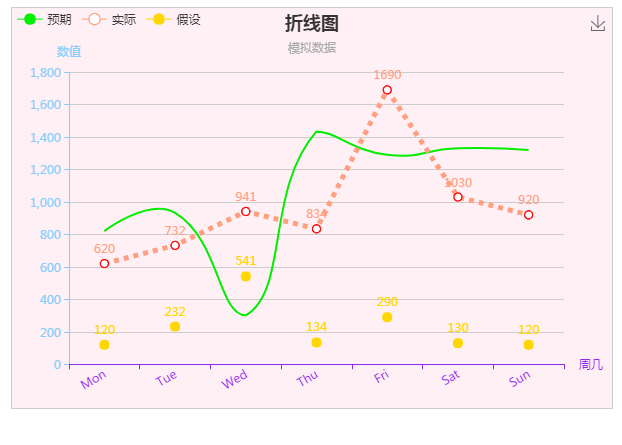

x轴属性：boundaryGap默认值为true，此时图表：

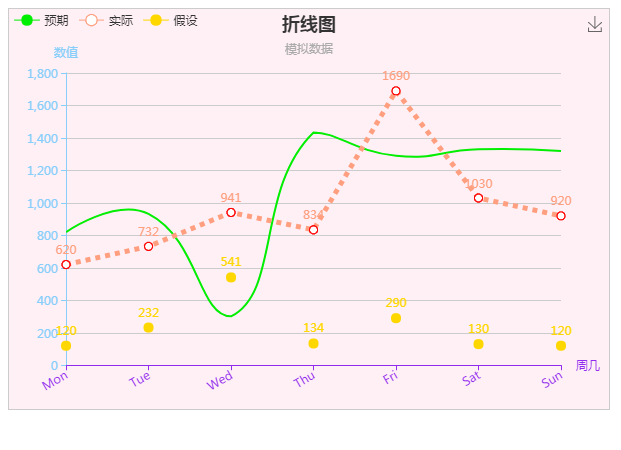

x轴属性：boundaryGap设置值为false，此时图表：

注意：区别是   折线起始拐点位置不同

提示框

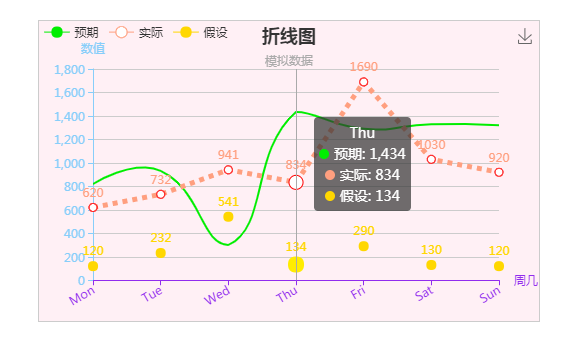

设置：trigger: ‘axis’

坐标轴触发，主要在柱状图，折线图等会使用类目轴的图表中使用。

axis是轴、轴线的意思，此刻提示框显示的是所有折线同一横坐标的拐点信息

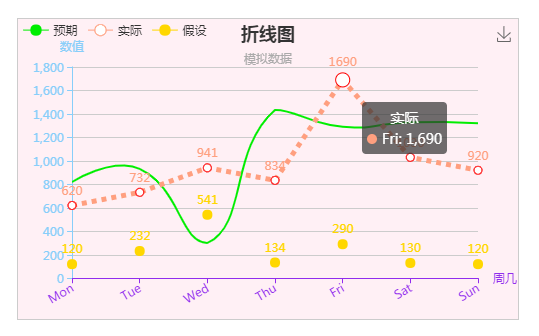

设置：trigger: ‘item’

数据项图形触发，主要在散点图，饼图等无类目轴的图表中使用。

用在有类目轴的折线图表中：鼠标放哪个拐点上，就只显示当前拐点的信息，设置symbol: ‘none’,的没有拐点，不显示提示框
