手把手教程——自制ARM仿真器Jlink-OB-072，原来这么简单

全栈程序员-站长 • • 未分类 • 阅读 190

使用的软件：AltiumDesigner使用的硬件：STM32F072C8T6全套设计资料：PCB工程；Jlink固件；Jlink驱动仿真器特点： 支持SWD模式，下载时仅需连接DIO、CLK、GND三个引脚 支持串口TTL 采用Micro_USB接口+延长线的设计，优雅的下载程序和Debug 无外置晶振，降低成本，节省空间 提供全部开发设…

大家好，又见面了，我是你们的朋友全栈君。

使用的软件：AltiumDesigner

使用的硬件：STM32F072C8T6

全套设计资料：PCB工程；Jlink固件；Jlink驱动

仿真器特点：

  1. 支持SWD模式，下载时仅需连接DIO、CLK、GND三个引脚

  2. 支持串口TTL

  3. 采用Micro_USB接口+延长线的设计，优雅的下载程序和Debug

  4. 无外置晶振，降低成本，节省空间

  5. 提供全部开发设计资料

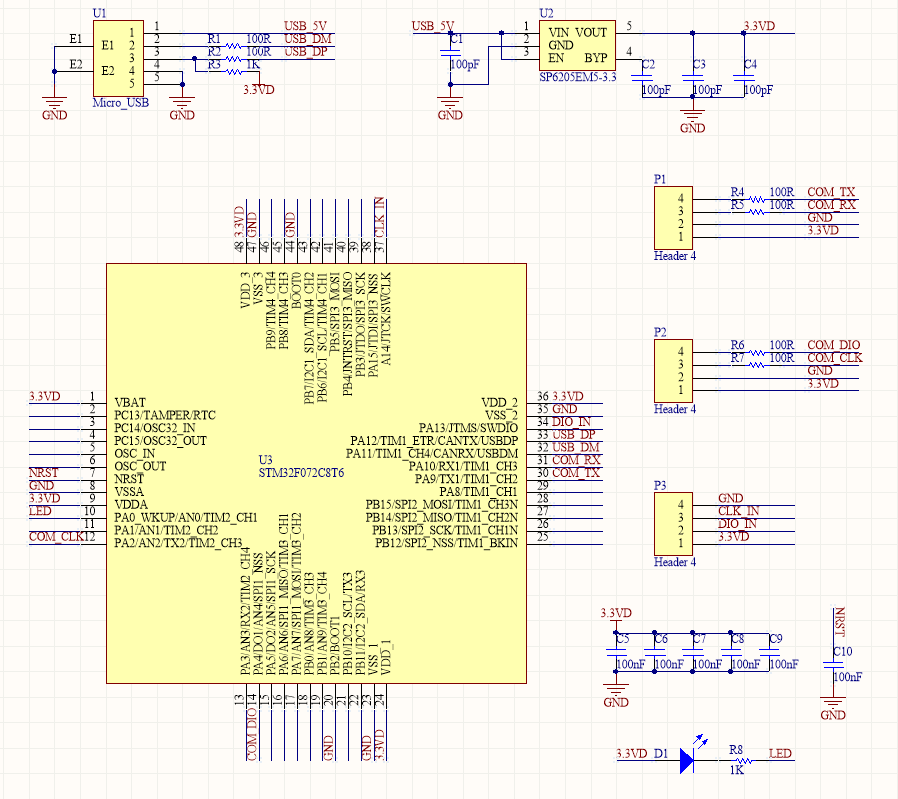

原理图设计：

  • MicroUSB接口，用来供电和传输数据，焊接时注意不要短路
  • SP6502EM5-3.3，LDO电源转换芯片，5V转3.3V，最小压差仅0.4V，封装较1117更小更精致
  • STM32F072C8T6，通常在6元/pcs以内。这类引脚密集的器件，焊接时多融点悍膏，可靠水分子的表面张力自动贴合
  • 串口：TX、RX、GND、3.3V输出
  • 下载口：DIO、CLK、GND、3.3V输出
  • 其它：去耦电容、LED下载指示灯

手把手教程——自制ARM仿真器Jlink-OB-072，原来这么简单

PCBA设计：

  • 尺寸：2.3*1.1cm
  • 双层板
  • 由于MicoUSB插拔频繁，遂使用4脚直插带定位柱式microUSB母座
  • 丝印层字体： Comic Sans MS 、Brush Script MT

手把手教程——自制ARM仿真器Jlink-OB-072，原来这么简单手把手教程——自制ARM仿真器Jlink-OB-072，原来这么简单

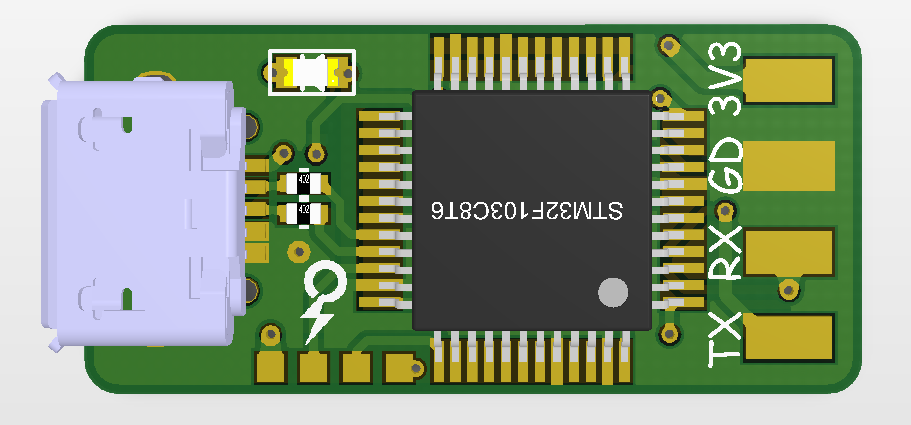

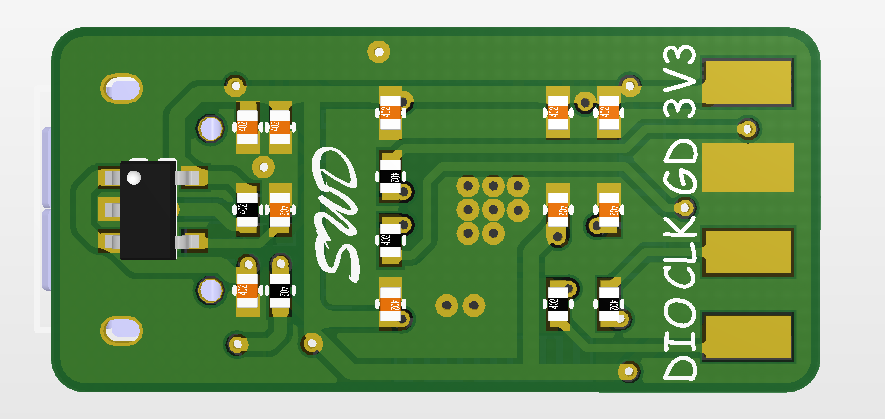

                                         Jlink-OB正面J                                                                                    link-OB背面

使用测试：

  • SW模式，支持下载速度10MHz
  • TTL支持的波特率： 1200、2400、4800、9600、11400、19200、38400、57600、115200、128000、256000，等
