高速数据采集存储系统分类

大家好，又见面了，我是你们的朋友全栈君。

前言：

随着计算机技术发展，计算机总线速率、处理能力与存储技术得到了快速发展。就存储技术而言相比于五年前，现在不论是传输速率，存储速度与存储容量均有了不同数量级的变化。如现在的PCIe Express总线可以实现3GB/s （Gen2.0, X8）以上，或6GB/s（Gen3.0, X8）以上的传输速率；而SATA磁盘容量也可以轻易实现动辄几T，多动几十T的规模。

在高速数据采集领域（一般指的雷达、卫星、无线电、光电、激光等高频物理信号），因试验、监测及装备的需要，对于原始信号的长时间捕捉与存储需求也日益增强。做为实现这些需求的手段，一般搭建一套高速数据采集存储系统是比较常规的方式。坤驰科技做为商用级的采集存储供应商，一般会基于不同应用场景提供了不同的数据采集存储方案。下面列出了常见的几种不同的存储系统：

1、基于PCIe总线计算机采集存储系统:

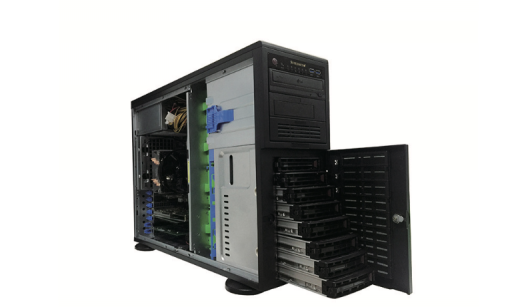

这种系统一般采用PCIe高速数据采集卡做为高速AD转换的入口，高频模拟电信号经高速数据采集卡转换成数字信号后经PCIeX8总线，将数字信号传送至计算机。它的系统的中心是一款仔细挑选的性能卓越的基础计算机，它可以配备有8或 16个驱动器托架和6个PCIe插槽的超微4U塔式机，并拥有2.4 GHz四核处理器，板载图形处理器，8 GBRAM，专门用于系统安装的256 GB固态硬盘，Windows7操作系统等配置。机箱上自带的865W电源采用风扇静音冷却配置。

高速数据采集存储系统分类

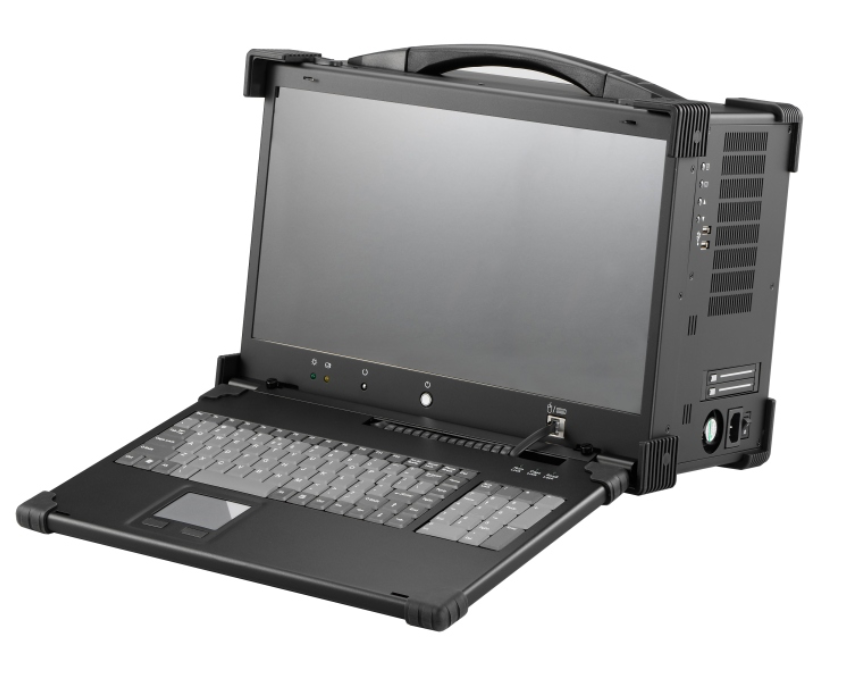

根据现场应用需求，并不是服务器型的计算机是唯一选择，便携式计算机搭建成采集存储系统也是可行的。

高速数据采集存储系统分类

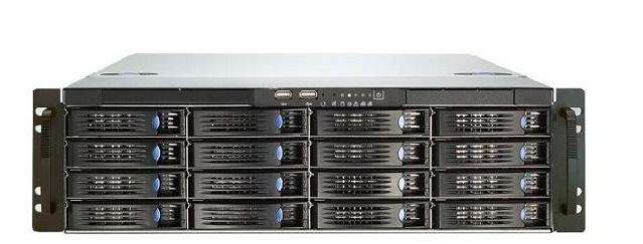

当为适应超大容量的需求，可以采取采集系统与存储系统分离的方式，存储系统采用专门的塔式服务器陈列列架构。采集单元可以通过万兆光纤口进行数据传输。

高速数据采集存储系统分类

坤驰科技提供的QTS采集存储系统，可以通过搭配不同的QT11XX系列板卡和配置不同的计算机存储速率和容量，以适配不同客户需求。QT11XX采集卡的采样率可以从80MS/s到5GS/s，通过设置不同的采样模式，在计算机可以承载的存储带宽内，可以实现连续流盘和长时间记录的目的。

这种系统的核心架构为：PCIe高速数据采集卡、高性能计算机、RAID控制卡、磁盘阵列等。

坤驰科技提供了API函数可以供用户二次开发使用，也提供了图形化界面Qt capturelab进行直接的操作控制。

2，VPX架构的SATA采集存储系统：

对于军用、恶劣环境及外场等应用场合，桌面计算机形态的系统相对不太适合。而基于vpx总线的高速采集存储系统可以规避普通计算机的一些不足，特别是抗震性方面的局限。vpx先天的优势，如高密度接插件，欧卡规格，牢固安装的高可靠导轨等，为在振动等场合（如机载，车载）提供了合适的选择。

VPX采集存储系统的主要架构一般为：VPX高速采集板，VPX FPGA SATA控制板，VPX 磁盘板（一般选用SSD固态硬盘）及VPX机箱平台等，如下图：

高速数据采集存储系统分类

分别形态如下：

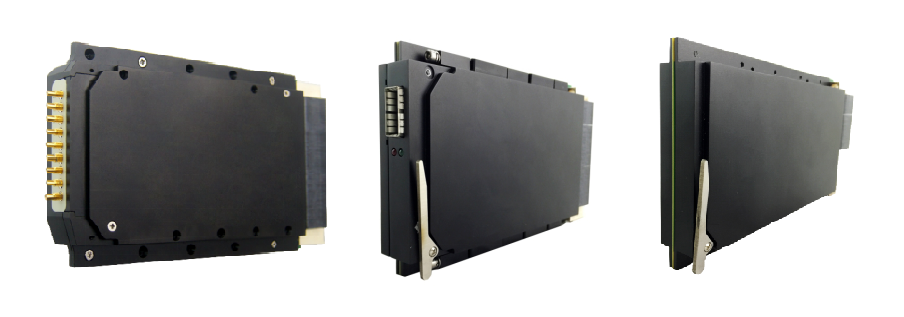

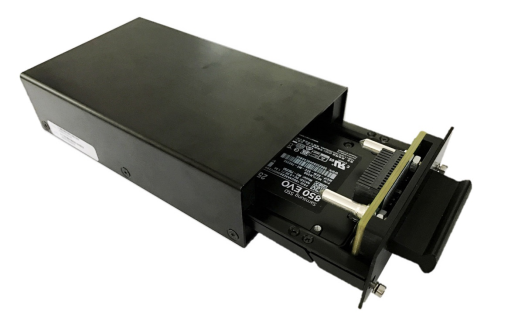

高速AD板：FPGA SATA控制板：磁盘存储板：

高速数据采集存储系统分类

FPGA SATA控制板：该模板实现sata的协议解析与sata磁盘的控制，文件系统的构架等

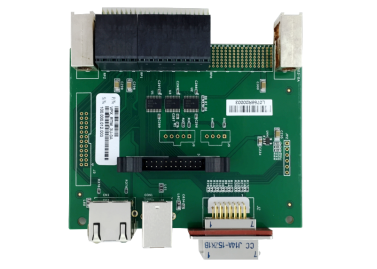

RTM板：

高速数据采集存储系统分类

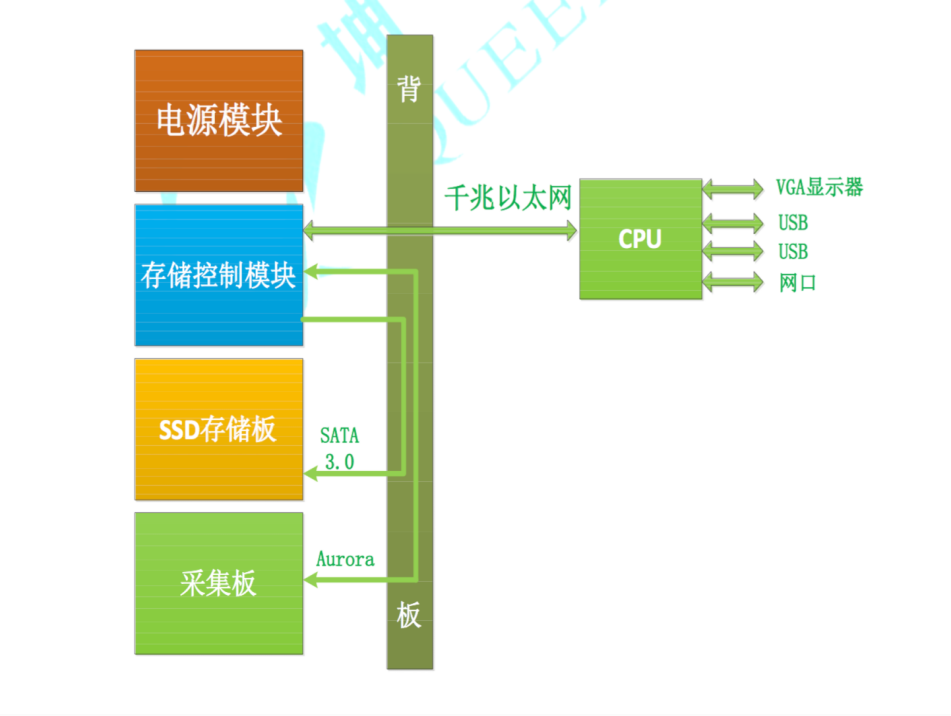

系统框图为：

高速数据采集存储系统分类

3,嵌入式采集存储系统

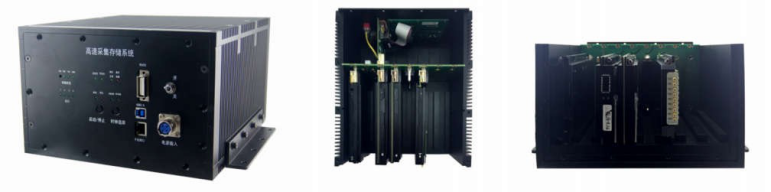

某些应用场合除了对于采集存储系统要求坚固，可靠，小巧外，他对计算机的依赖比较低。那么一种嵌入式的采集记录仪器也应运而生。它采用自定义的总线结构，FPGA SATA控制与存储单元集成在一起，而外部信号接口采用fmc的方式做为灵活适配的部件，如用于雷达采集的AD转换板，用于图像采集的mameralink板，用于光纤采集的光纤采集板等。

高速数据采集存储系统分类
