普通网络协议

大家熟知的网络协议主要是指局域网的连接协议，抽象的模型有OSI模型的7层协议和TCP/IP模型的4层协议。

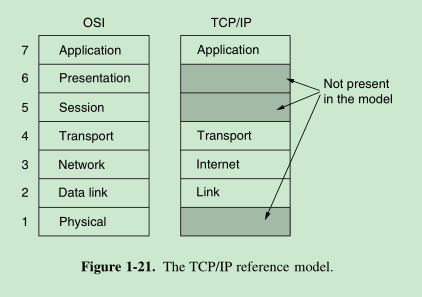

OSI v.s. TCP/IP

TCP/IP模型的具体实现如下：

TCP模型的协议

可以看到TCP/IP模型主要是在连接层之上的一种实现方式——在网络层用IP协议，在传输层用TCP协议。
在连接层也有一些协议，其中802.11协议（WiFi）和蓝牙类似，都是无线连接协议。

802.11协议

蓝牙

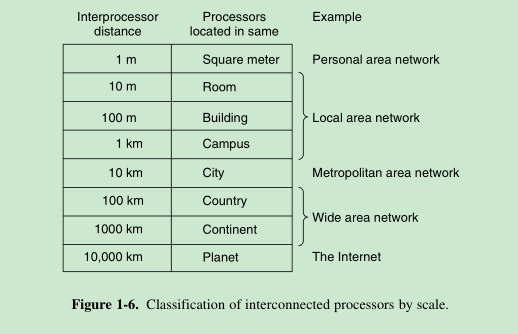

蓝牙协议是个人域网络中的一个具体实现。

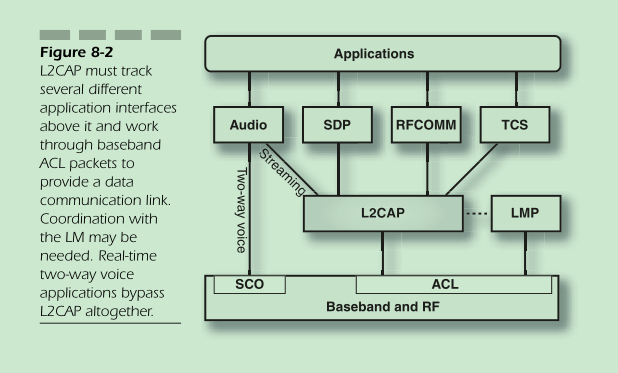

蓝牙协议栈

虽然上图的蓝牙协议结构和802.11协议的结构图类似，都包括最下的物理层和中间的数据链路层，但是蓝牙协议还包括了一个中间层协议和最后的应用层协议。而且，从图中可以看出，某些控制数据和音频数据完全不经过中间层，是直接从Baseband到达应用层，甚至也跨过了部分数据链路层的结构。

从TCP/IP模型的设计思路比照蓝牙

考虑TCP/IP模型中的网络层，主要是为了解决在一个单一网络上传输数据包的问题。而蓝牙协议就不需要考虑这样的问题。蓝牙连接是简单的点对点连接，中间不经过任何其他节点。

再考虑TCP/IP模型中的传输层，其目的是解决诸如端到端可靠性（“数据是否已经到达目的地？”）和保证数据按照正确的顺序到达这样的问题，TCP连接是点对点的有效连接，能够保证数据的可靠性和有序性，而UDP是点对点的无效连接，不保证数据的可靠性和有序性。在蓝牙数据中，最需要保证数据顺序的声音数据都不经过中间层，是直接到达应用层的。其他信息的处理方式采用了ACL的连接方式，反而更类似UDP的传输模式。

这里写图片描述

总结

协议类型	网络层	传输层
TCP/IP模型	复杂网络的点对点传输	可靠性和数据顺序控制（TCP有，UDP无）
蓝牙协议	由于是简单的点对点传输，中间无其他节点，所以无专门网络层	无传输层。声音数据直接从Baseband到应用层，其他数据传输方式类似UDP
