最近要使用stm32f103c8t6最小系统板，直接ISP串口下载程序太麻烦，就想着使用swd接口来调试。
结果：通过SWD接口下载程序成功，但调试失败，还不知原因，会的的人麻烦交流一下。
SWD接口：3.3V DIO（数据） CLK(时钟) GND
1.首先声明
jlink和stlink都有jtag和swd调试功能。

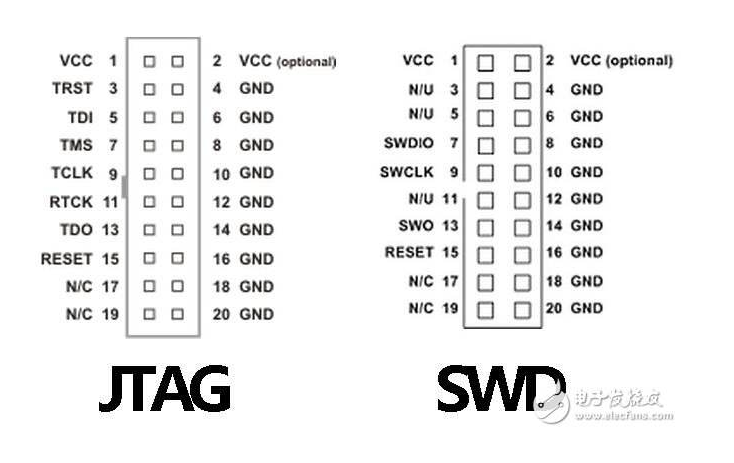

jlink接口如下：如图，我使用的就是VCC VCC(optional) GND SWDIO SWCLK RESET
stlink我没有实际测试过，应该可以使用SWD接口，具体图自行百度。
这里我只说明接线方法：（烧录要保证stm32的boot模式选择在烧录模式下：boot0接高电平）
1.VCC接VCC(optional)
使用VCC(optional)的3.3V为VCC（jlink内部缓存芯片）提供参考电压，这步是我之前一直keil中无法识别芯片的关键。
除了接Jlink里VCC(optional)的3.3V，还可以通过接板子上芯片的3.3V作为参考电压，依旧能烧录和调试。
2.SWDIO接DIO
3.SWCLK接CLK
这样，硬件部分就完成了。下面展示我keil软件的配置。

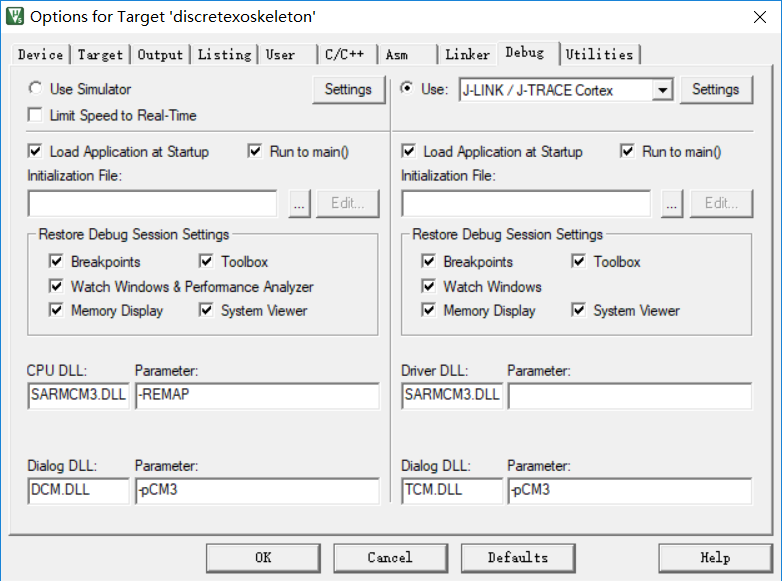

1.选择J-link，如果你是st-link就选st-link
2.关键信息

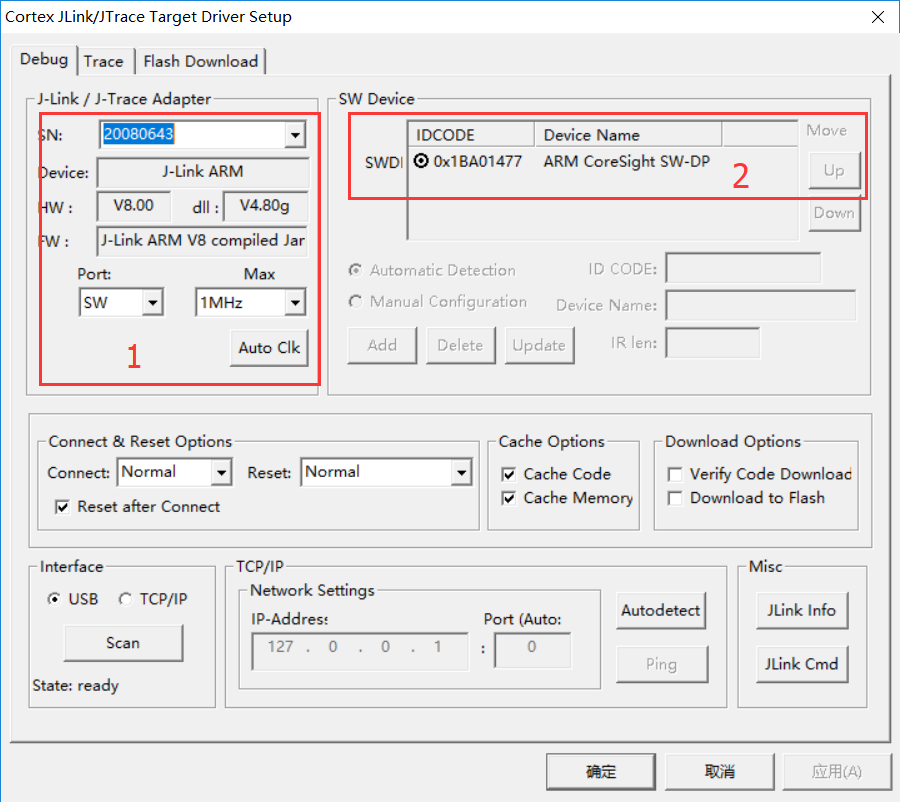

在下图的1中，如果没有出现SN号，Device信息，说明Jlink有问题，请查看驱动是否安装好；固件是否合适；或者重启软件，有时是软件问题。
在下图的2中，如果没有SWD后面的芯片信息，说明stm32f1芯片没有识别，试着将VCC和VCC(optional)连接起来，此时颜色由绿色变红色，是正常的；检查连线是否正确。********************************************这步是我经验的关键，参考电平加上去就能识别了。

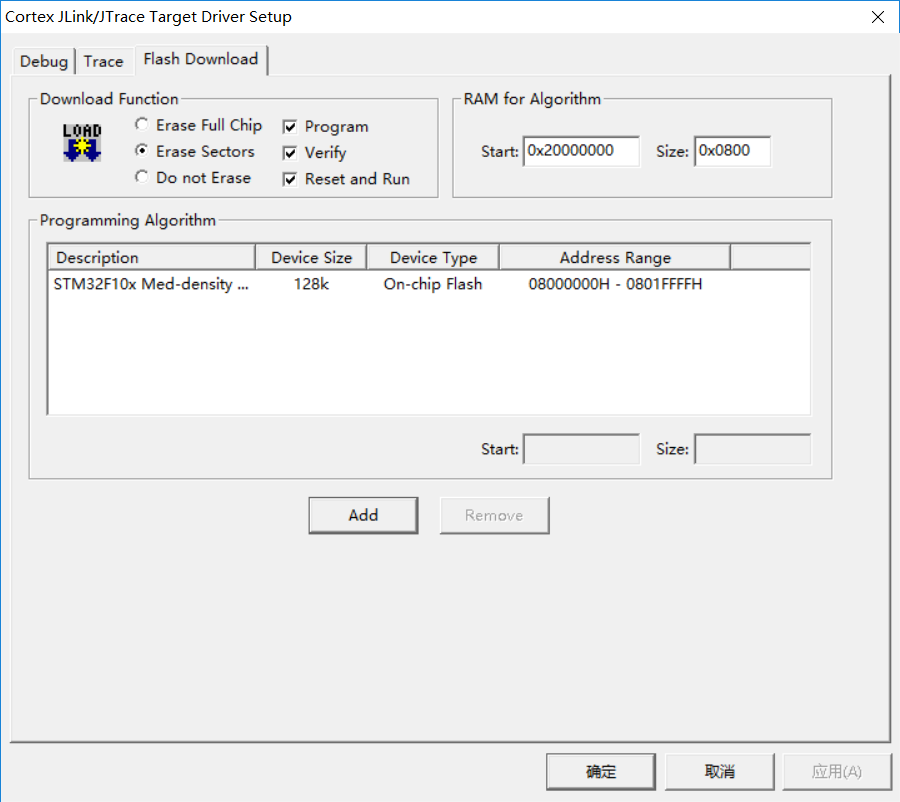

3.选择FLASH，这是我选择的，具体按照自己的芯片来

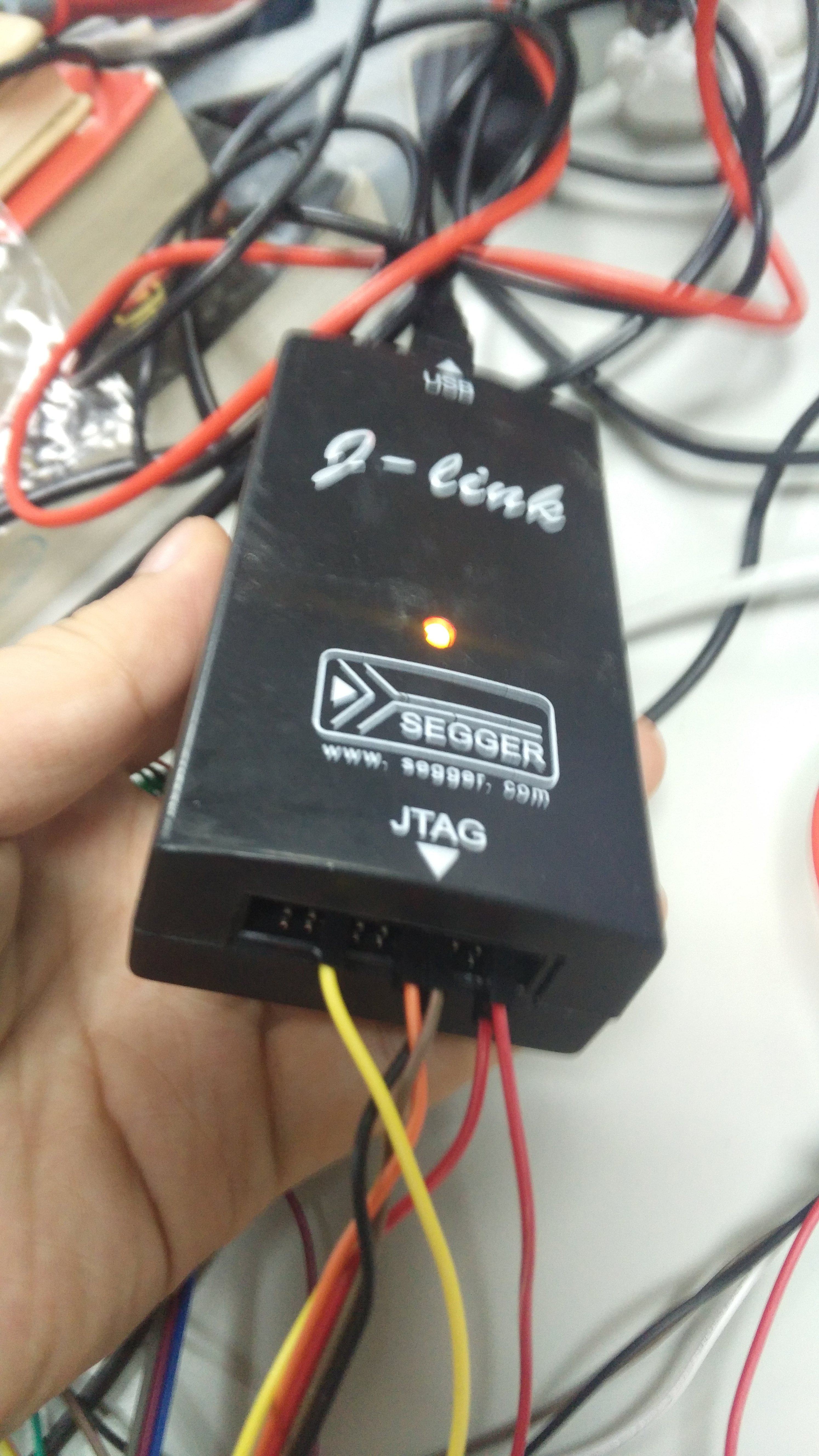

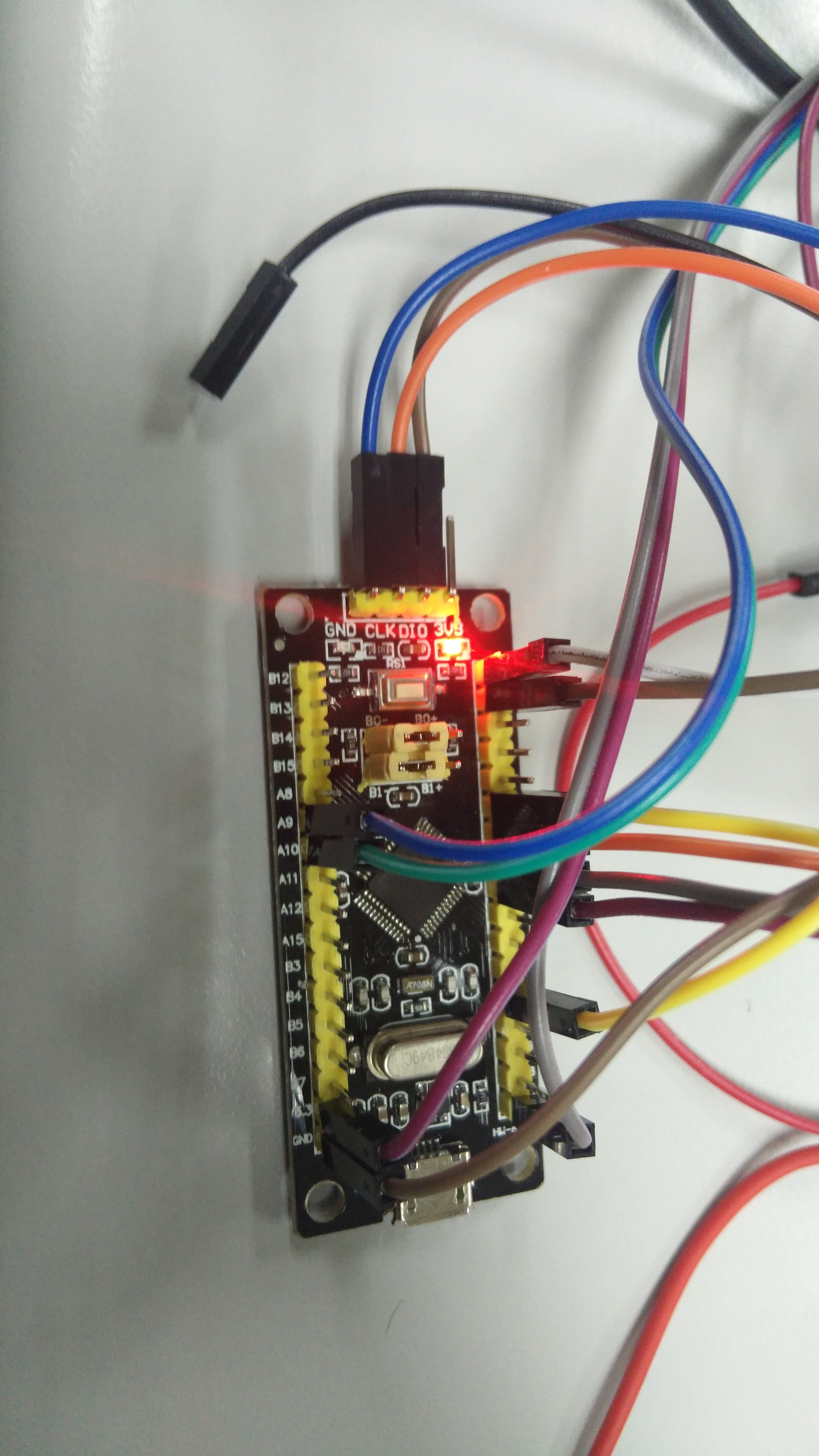

最后，发我的调试硬件美照。
