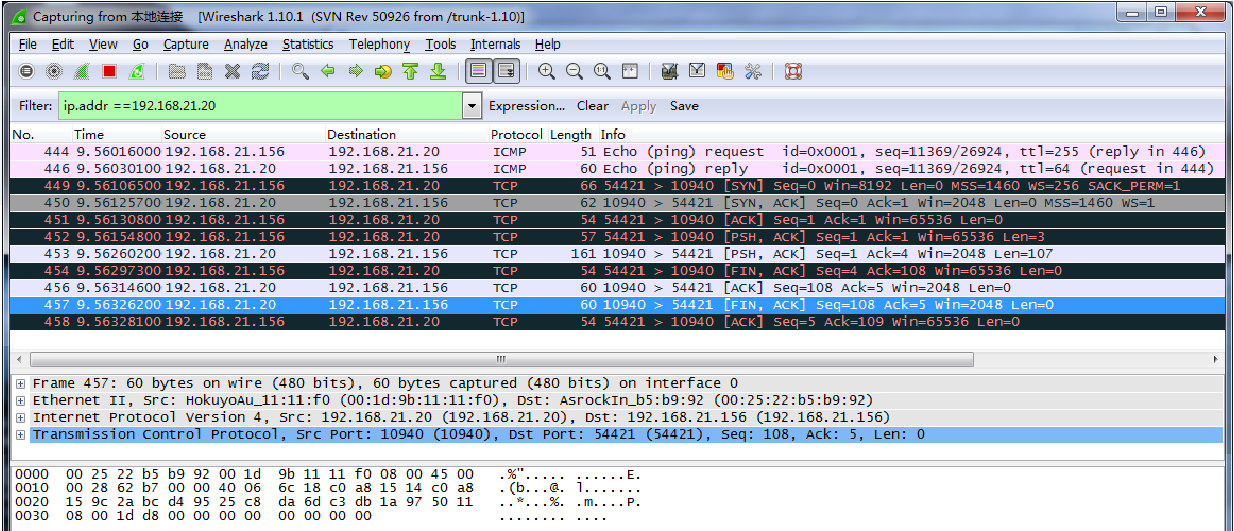

1、TCP报文

TCP：（TCP是面向连接的通信协议，通过三次握手建立连接，通讯完成时要拆除连接，由于TCP 是面向连接的所以只能用于点对点的通讯）源IP地址：发送包的IP地址；目的IP地址：接收包的IP地址；源端口：源系统上的连接的端口；目的端口：目的系统上的连接的端口。 TCP是因特网中的传输层协议，使用三次握手协议建立连接。当主动方发出SYN连接请求后，等待对方回答SYN，ACK。这种建立连接的方法可以防止产生错误的连接，TCP使用的流量控制协议是可变大小的滑动窗口协议。第一次握手：建立连接时，客户端发送SYN包(SEQ=x)到服务器，并进入SYN_SEND状态，等待服务器确认。第二次握手：服务器收到SYN包，必须确认客户的SYN(ack=x+1),同时自己也送一个SYN包(SEQ=y),即SYN+ACK包，此时服务器进入SYN_RECV状态。第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ack=y+1),此包发送完毕，客户端和服务器进入Established状态，完成三次握手。

ACK：为TCP报文段首部中的“ACK字段”，置1时该报文段为确认报文段。
ack：为TCP报文段首部中“确认号字段”的具体数值。ack=x+1说明服务器希望客户端下次发来的报文段的第一个数据字节为序号=x+1的字节；ack=y+1说明客户端希望服务器下次发来的报文段的第一个数据字节为序号=y+1的字节

1> 封包详细信息

A. 第一行，帧Frame 36838 指的是要发送的数据块，其中，所抓帧的序号为36838，捕获字节数等于传送字节数：70字节；

B. 第二行，以太网，有线局域网技术，是数据链路层。源Mac地址为88:5d:90:00:00:25；目标Mac地址为00:25:22:b5:b9:92；

C. 第三行，IPV4协议，也称网际协议，是网络层；源IP地址为192.168.21.175；目标IP地址为192.168.21.156；

D. 第四行，TCP协议，也称传输控制协议，是传输层；源端口(10086)；目标端口(50132)；序列号(1361)；ACK是TCP数据包首部中的确认标志，对已接收到的TCP报文进行确认，值为1表示确认号有效；长度为16；

E. 第五行，数据共有16字节

2> Frame信息分析

A. Arrival Time：到达时间，值为Jan 14, 2017 08:52:56.239204000

B. EPoch Time：信息出现时间，值为1484355176.239204000秒

C. [ Time delta from previous captured frame: 0.001472000 seconds] ：与之前捕获的数据帧时间差：0.001472000秒；

[Time delta from previous displayed frame: 0.001472000 seconds]：与之前显示的帧时间差： 0.001472000秒；

[Time since reference or first frame: 1278.276505000 seconds]：距参考帧或第一帧的时间差：1278.276505000秒；

D. Frame Number: 36838，帧编号为36838；

E. Frame Length: 70 bytes (560 bits)，帧长度为70字节；

Capture Length: 70 bytes (560 bits)，捕获到的长度为70字节；

F. [Frame is marked: False]，帧标记：无；

[Frame is ignored: False]，帧被忽略：无；

G. [Protocols in frame: eth:ip:tcp:data]，协议帧：eth(以太网)、IP、tcp、data

H. [Coloring Rule Name: TCP]，色彩规则名称：TCP；

[Coloring Rule String: tcp]，色彩规则字符串：TCP；

3> EthernetⅡ信息分析

A. Destination: AsrockIn_b5:b9:92 (00:25:22:b5:b9:92)，目标Mac地址为00:25:22:b5:b9:92

B. Source: 88:5d:90:00:00:25 (88:5d:90:00:00:25)，源Mac地址为88:5d:90:00:00:25

C. Type: IP (0x0800)，类型是IP数据包

4> IPv4 协议信息分析

A. Version: 4，IP协议版本为IPv4；

Header length: 20 bytes，头部数据长度为20字节；

B. Differentiated Services Field: 0x00 (DSCP 0x00: Default; ECN: 0x00: Not-ECT (Not ECN-Capable Transport))，区分的服务领域：0x00 (默认的是DSCP：0x00)；

C. Flags: 0x02 (Don’t Fragment)，不支持分组；

Fragment offset: 0，分组偏移量为0；

D. Time to live: 64，TTL，生存时间为64，TTL通常表示包在被丢弃前最多能经过的路由器个数，当数据包传输到一个路由器之后，TTL就自动减1，如果减到0了还没有传送到目标主机，那么就自动丢失。

E. Header checksum: 0xcebd [correct]，头部校验和

F. Source: 192.168.21.175 (192.168.21.175)，源IP地址为192.168.21.175；

Destination: 192.168.21.156 (192.168.21.156)，目标IP地址为192.168.21.156；

5> Trasmission Control Protocol信息分析

其中，对应的TCP首部的数据信息

A. 端口号，数据传输的16位源端口号和16位目标端口号(用于寻找发端和收端应用进程)；

B. 相对序列号，该数据包的相对序列号为1361(此序列号用来确定传送数据的正确位置，且序列号用来侦测丢失的包)；下一个数据包的序列号是1377；

C. Acknowledgment number是32位确认序列号，值等于1表示数据包收到，确认有效；

D. 手动的数据包的头字节长度是20字节；

E. Flags，含6种标志；ACK：确认序号有效；SYN：同步序号用来发起一个连接；FIN：发端完成发送任务；RST：重新连接；PSH：接收方应该尽快将这个报文段交给应用层；URG：紧急指针(urgentpointer)有效；

F. window，TCP的流量控制由连接的每一端通过声明的窗口大小来提供。窗口大小为字节数，起始于确认序号字段指明的值，这个值是接收端正期望接收的字节。窗口大小是一个16bit字段，因而窗口大小最大为65536字节，上面显示窗口大小为1825字节；

G. Checksum，16位校验和，检验和覆盖了整个的TCP报文段，由发端计算和存储，并由收端进行验证；

6> Data信息分析

A. TCP 报文段中的数据(该部分是可选的)，长度为16字节；

2、Http报文

链路层的信息上是以帧的形式进行传输的，帧封装了应用层、传输层、网络层的数据。而Wireshark抓到的就是链路层的一帧；

1> 封装包详细信息

A. 第一行，帧Frame 12411 指的是要发送的数据块，其中，所抓帧的序号为12411，捕获字节数等于传送字节数：233字节；

B. 第二行，以太网，有线局域网技术，是数据链路层。源Mac地址为24:69:68:6b:78:96；目标Mac地址为00:25:22:b5:b9:92；

C. 第三行，IPV4协议，也称网际协议，是网络层；源IP地址为220.181.57.234；目标IP地址为192.168.21.156；

D. 第四行，TCP协议，也称传输控制协议，是传输层；源端口(80)；目标端口(53985)；序列号(1)；ACK是TCP数据包首部中的确认标志，对已接收到的TCP报文进行确认，值为1表示确认号有效；长度为179；

E. 第五行，Http协议，也称超文本传输协议，是应用层。

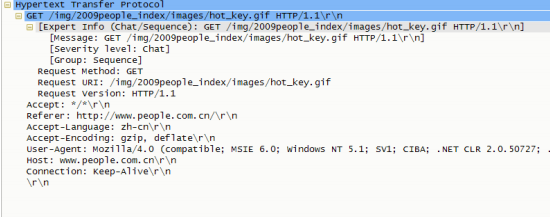

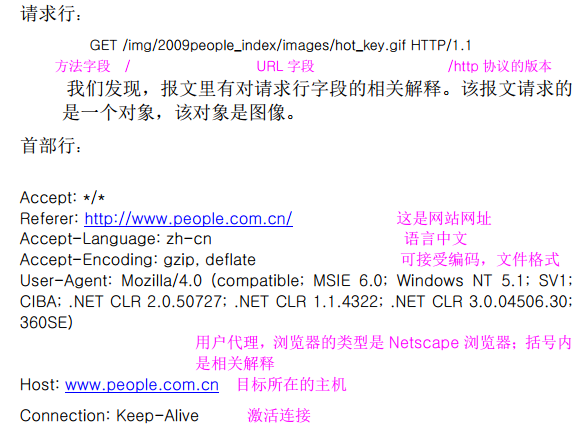

2> Http请求报文分析

报文分析：

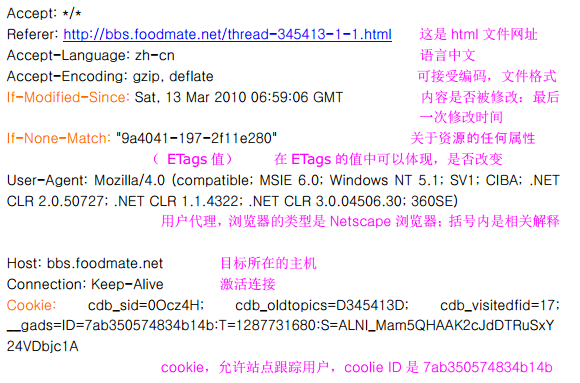

在抓包分析过程中还发现了另外一些http请求报文中所特有的首部字段名，比如下面http请求报文中橙黄色首部字段名：

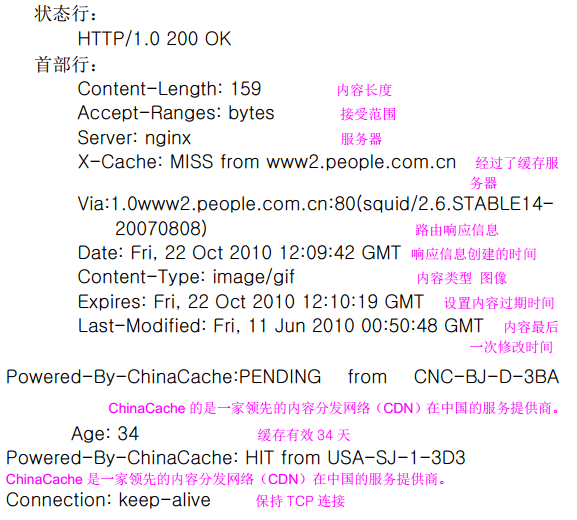

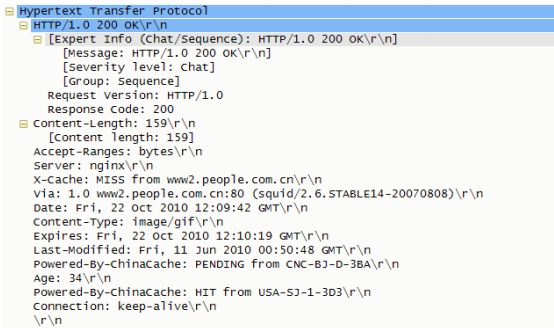

3> Http响应报文分析

报文分析：

3、 DNS报文

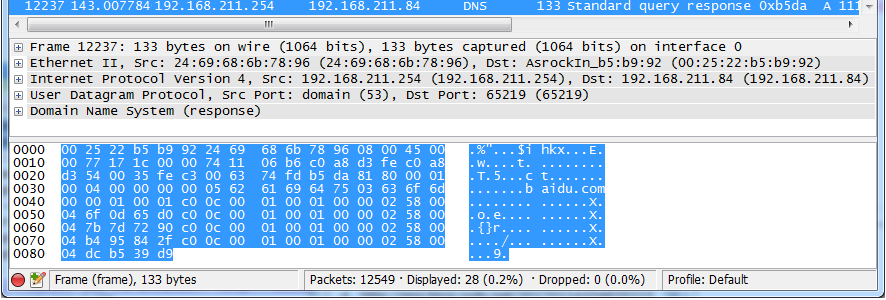

1> 封包详细信息

A. 第一行，帧Frame 12237 指的是要发送的数据块，其中，所抓帧的序号为12237，捕获字节数等于传送字节数：133字节；

B. 第二行，以太网，有线局域网技术，是数据链路层。源Mac地址为24:69:68:6b:78:96；目标Mac地址为00:25:22:b5:b9:92；

C. 第三行，IPV4协议，也称网际协议，是网络层；源IP地址为192.168.211.254；目标IP地址为192.168.211.84；

D. 第四行，UDP协议，是传输层；源端口domain(53)；目标端口(65219)；

E. 第五行，DNS协议，是应用层。

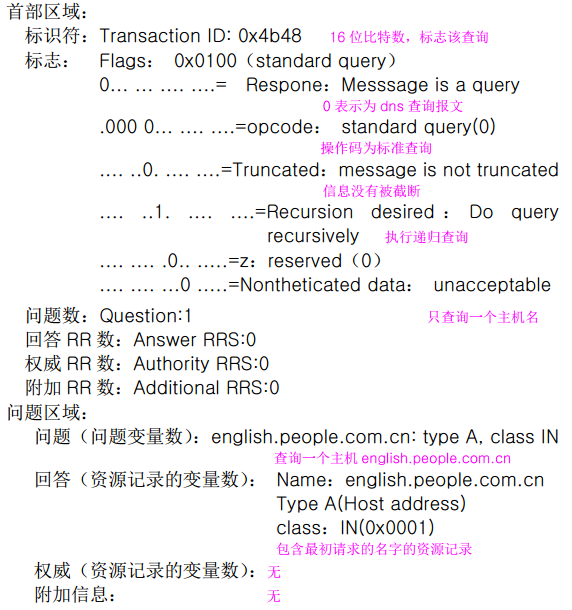

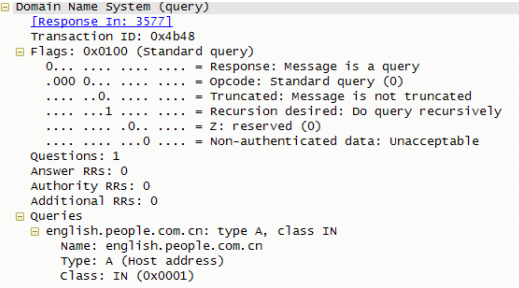

2> DNS 查询报文

报文分析：

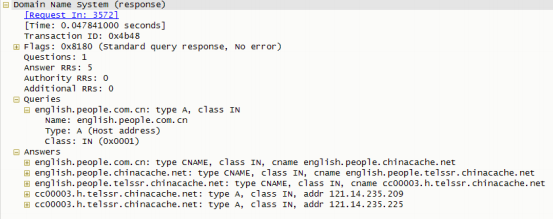

3> DNS响应报文

报文分析：
