FPN解读

大家好，又见面了，我是你们的朋友全栈君。

前两篇博客中都说到了FPN这个神器，今天就花了点时间看了下这篇论文，喜欢这个很赞很干净的结构。

Motivation

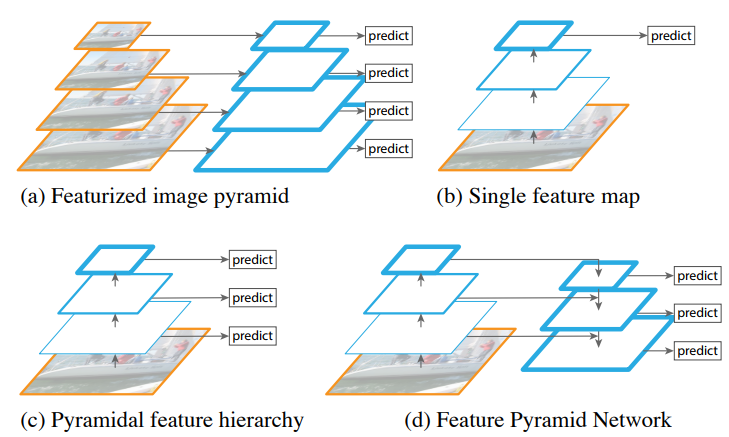

凡是都要从motivation说起，哈哈哈。rcnn系列在单个scale的feature map做检测(b)，尽管conv已经对scale有些鲁棒了，但是还是不够。物体各种各样的scale还是是个难题，尤其是小物体，所以有很多论文在这上面做工作，最简单的做法就是类似于数据增强了，train时把图片放缩成不同尺度送入网络进行训练，但是图片变大很吃内存，一般只在测试时放缩图片，这样一来测试时需要测试好几遍时间就慢了(a)。另一种就是SSD的做法©，在不同尺度的feature map上做检测，按理说它该在计算好的不同scale的feature map上做检测，但是它放弃了前面的low-level的feature map，而是从conv4_3开始用而且在后面加了一些conv，生成更多高层语义的feature map在上面检测(我猜想是因为这些low-leve的feature map一是太大了很大地拖慢SSD最追求的速度，二是这些low-level语义信息太差了，效果没太多提升)。

所以本文就想即利用conv net本身的这种已经计算过的不同scale的feature，又想让low-level的高分辩的feature具有很强的语义，所以自然的想法就是把high-level的低分辨的feature map融合过来。类似的工作还有RON: Reverse Connection with Objectness Prior Networks for Object Detection

这里写图片描述

Approach

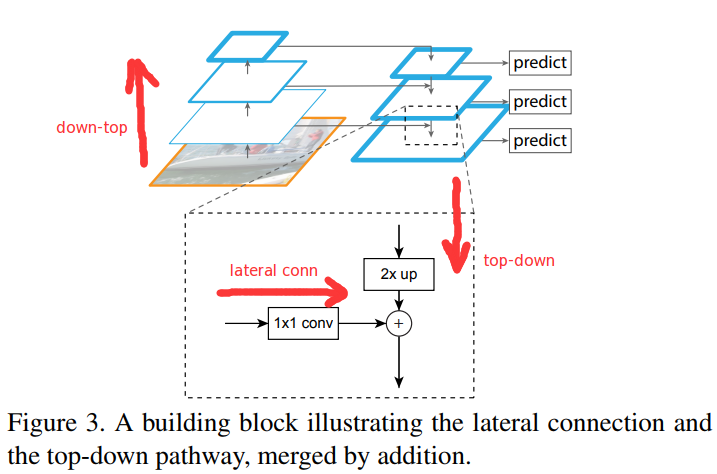

做法很简单，down-top top-down lateral conn(侧路连接)如图所示。以Resnet101为例：

down-top就是每个residual block(C1去掉了，太大太耗内存了)，scale缩小2，C2，C3，C4，C5(1/4, 1/8, 1/16, 1/32)。
top-down就是把高层的低分辨强语义的feature 最近邻上采样2x
lateral conn 比如把C2通过1×1卷积调整channel和top-down过来的一样，然后两者直接相加
通过上述操作一直迭代到生成最好分辨率的feature(此处指C2)

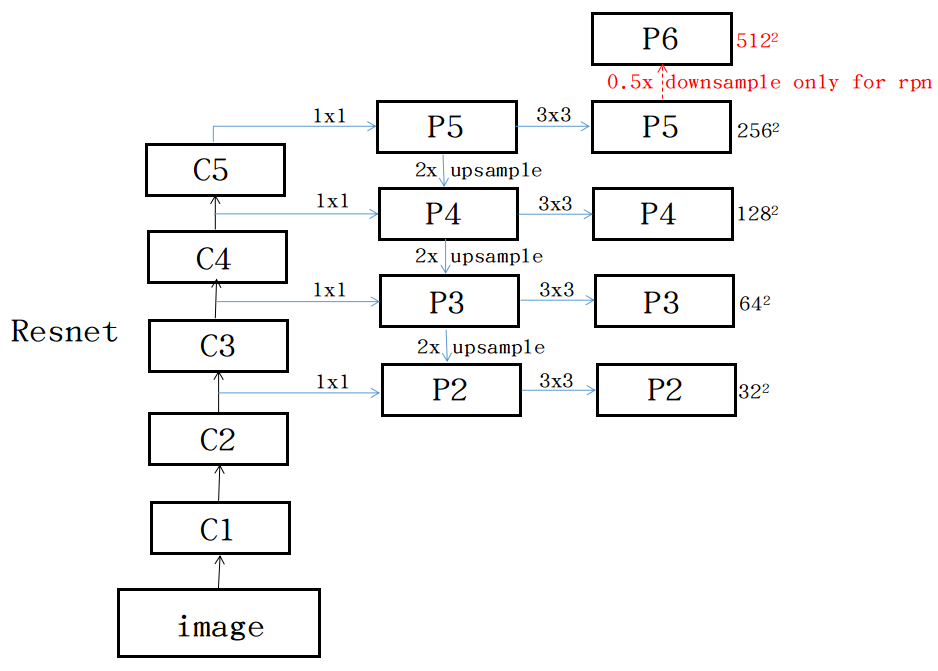

具体迭代操作:

从C5(512)开始加个1*1到256个channel，生成分辨率最低但语义最强的feature P5，开始迭代
然后P5上采样放大2倍，C4经过一个1*1的卷积后和放大后P5尺寸什么都一样了，然后add
以此迭代下去到P2结束
每个Pk后加一个3*3的卷积(原文说reduce the aliasing effect of upsampling)
详细可下面代码

# Build the shared convolutional layers.
# Bottom-up Layers
# Returns a list of the last layers of each stage, 5 in total.
# 扔掉了C1
_, C2, C3, C4, C5 = resnet_graph(input_image, "resnet101", stage5=True)
# Top-down Layers
# TODO: add assert to varify feature map sizes match what's in config
P5 = KL.Conv2D(256, (1, 1), name='fpn_c5p5')(C5)
P4 = KL.Add(name="fpn_p4add")([
    KL.UpSampling2D(size=(2, 2), name="fpn_p5upsampled")(P5),
    KL.Conv2D(256, (1, 1), name='fpn_c4p4')(C4)])
P3 = KL.Add(name="fpn_p3add")([
    KL.UpSampling2D(size=(2, 2), name="fpn_p4upsampled")(P4),
    KL.Conv2D(256, (1, 1), name='fpn_c3p3')(C3)])
P2 = KL.Add(name="fpn_p2add")([
    KL.UpSampling2D(size=(2, 2), name="fpn_p3upsampled")(P3),
    KL.Conv2D(256, (1, 1), name='fpn_c2p2')(C2)])
# Attach 3x3 conv to all P layers to get the final feature maps.
P2 = KL.Conv2D(256, (3, 3), padding="SAME", name="fpn_p2")(P2)
P3 = KL.Conv2D(256, (3, 3), padding="SAME", name="fpn_p3")(P3)
P4 = KL.Conv2D(256, (3, 3), padding="SAME", name="fpn_p4")(P4)
P5 = KL.Conv2D(256, (3, 3), padding="SAME", name="fpn_p5")(P5)
# P6 is used for the 5th anchor scale in RPN. Generated by
# subsampling from P5 with stride of 2.
P6 = KL.MaxPooling2D(pool_size=(1, 1), strides=2, name="fpn_p6")(P5)
# Note that P6 is used in RPN, but not in the classifier heads.
rpn_feature_maps = [P2, P3, P4, P5, P6]
mrcnn_feature_maps = [P2, P3, P4, P5]

Experiments

RPN

首先想证明这个FPN对RPN有效果。如图所示，每个level的feature P2，P3，P4，P5，P6只对应一种scale，比例还是3个比例。
这里写图片描述

还有一个问题，RPN生成roi后对应feature时在哪个level上取呢？
k0是faster rcnn时在哪取的feature map如resnet那篇文章是在C4取的，k0=4(C5相当于fc，也有在C5取的，在后面再多添加fc)，比如roi是w/2,h/2，那么k=k0-1=4-1=3，就在P3取
这里写图片描述

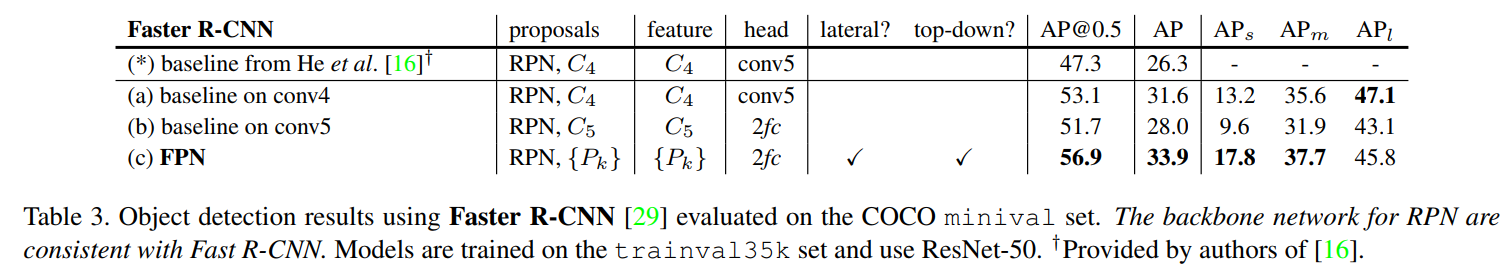

还有个问题，从不同level取feature做roipooling后需要分类和回归，这些各个level需要共享吗？本文的做法是共享，还有一点不同的是resnet论文中是把C5作为fc来用的，本文由于C5已经用到前面feature了，所以采用在后面加fc6 fc7，注意这样是比把C5弄到后面快一点。

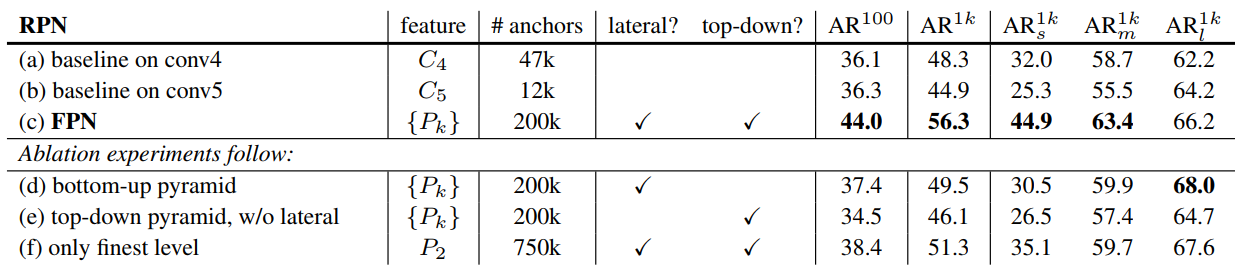

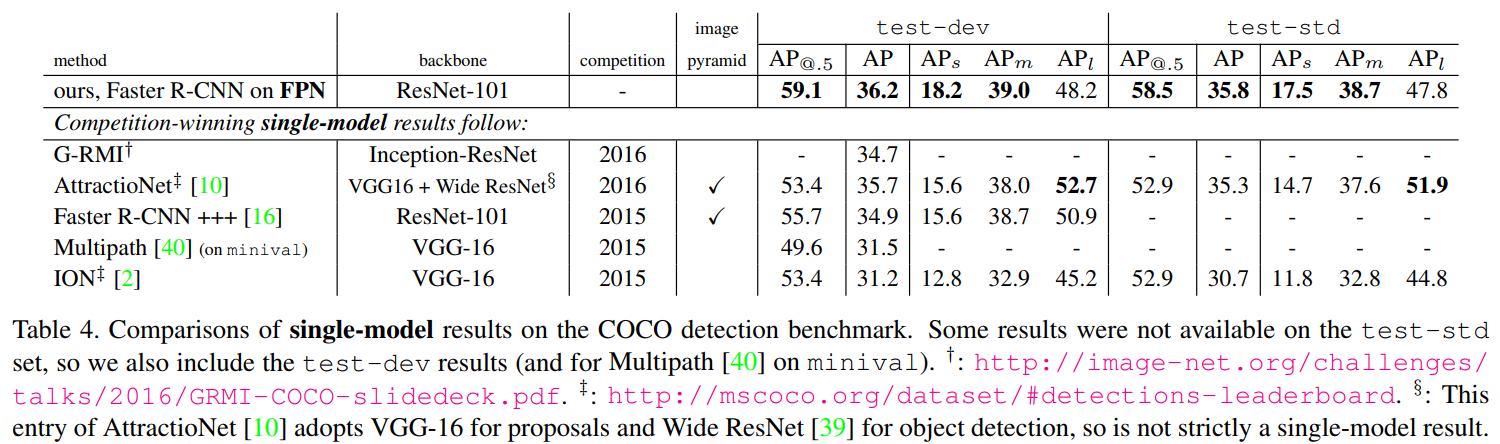

实验结果如下，RPN的召回率高出baseline10个点左右的
(d)是去掉top-down，即类似于SSD在各个不同scale的feature上做预测
(e)是没有lateral，那就是只把低分辨强语义的feature上采样放大做预测
(f)这个是只用迭代到最后分辨率最高的P2，所有scale和比例的anchor都在P2取，由于P2比较大所有scale都在它上面取，anchor数量提升了很多，速度会慢。它的精度好于baseline但是低于©，原文解释：RPN is a sliding window detector with a fixed window size, so scanning over pyramid levels can increase its robustness to scale variance. 就是解释而已，怎么说都是他对…
这里写图片描述
