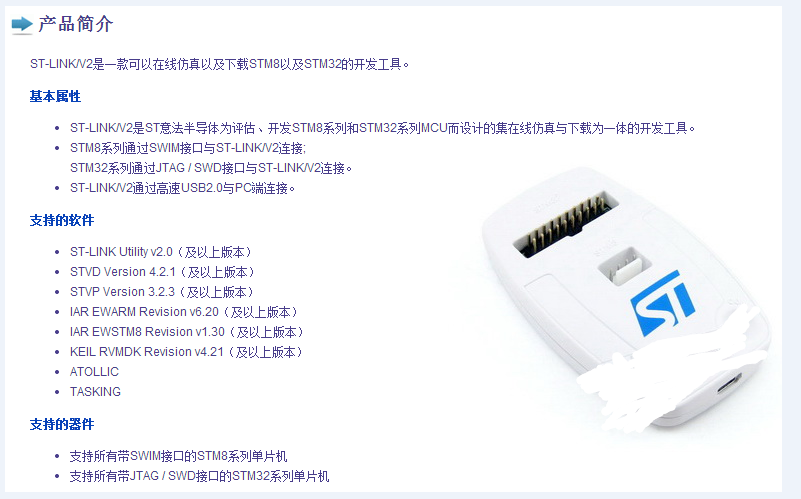

本文将介绍ST-LINK引脚的定义和SWD的接线方式，其中会介绍官方ST-LINK识别不到芯片的情况以及解决方法。

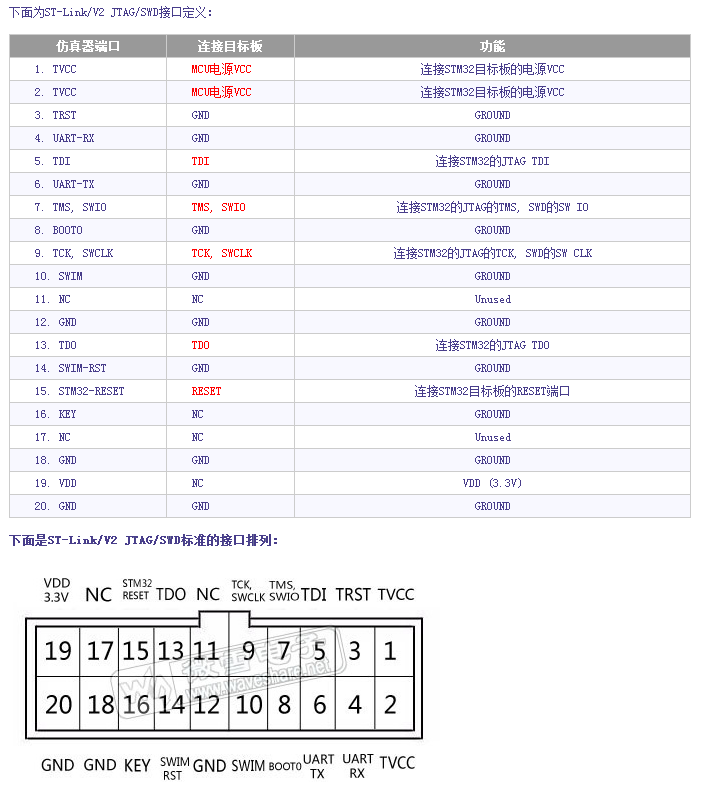

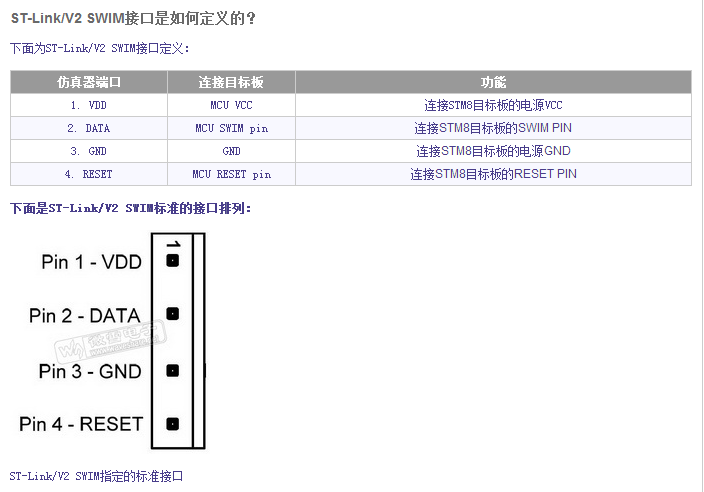

实物引脚参照图：

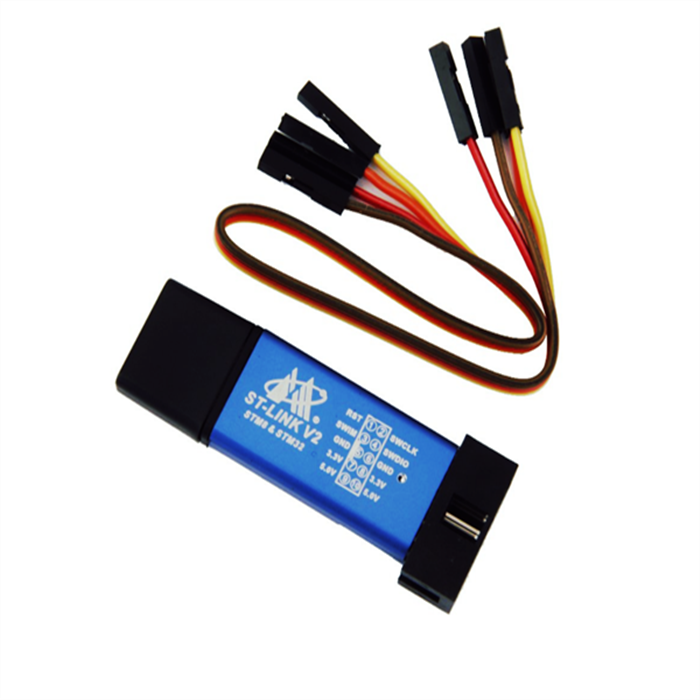

重点来了：当板子上没有JTAG接口时，我们可以使用SWD接线方式，以前使用物美价廉（山寨）的ST-link时，只需要四根线（SWIO,SWCLK,3V3,GND）就可以轻松实现目标板连接，简单小巧，可谓是嵌入式攻城狮的最爱！

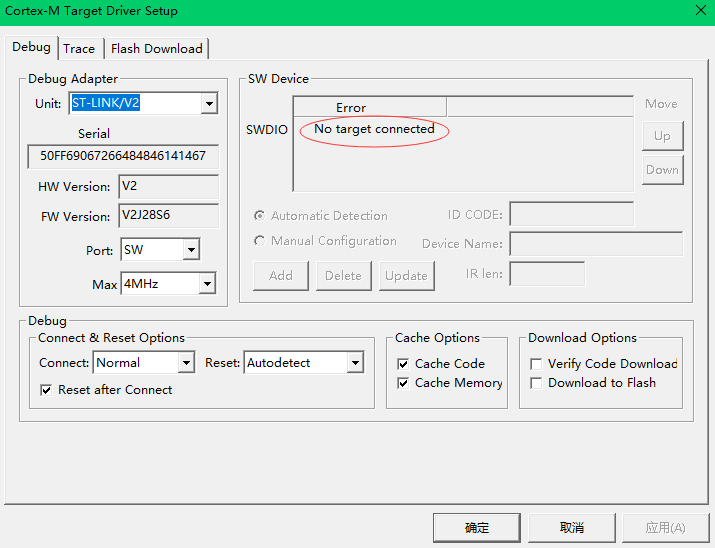

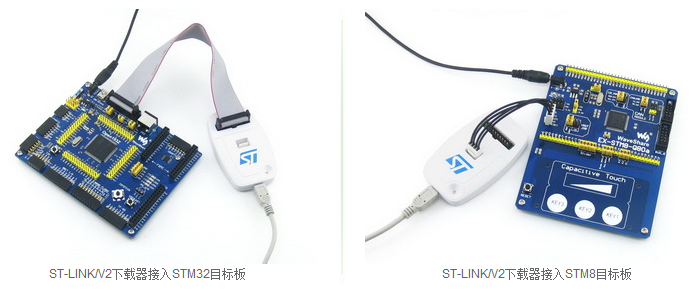

但是换成正版的ST-link/V2，还是四线（SWIO,SWCLK,3V3,GND）连接的话，就会出现No target connected的问题。
别着急，慢慢来找问题出在哪里？经过几次瞎折腾，发现再连上正版ST-link/V2 的 TVCC引脚后，MDK成功识别到了芯片，原来TVCC是电源平衡输入引脚，但不能作为MCU的供电引脚。VCC是ST-LINK/V2设备内部的电源，TVCC接目标板的电源，全称是Target VCC
所以我们现在连了五根线（SWIO,SWCLK,3V3,GND,TVCC），要是强迫症非要使用四根线的话，那么可以将3V3和TVCC连接到一起使用，现在让我们尽情的使用速度快、性能稳定的正版下载器吧！
