SATA电源线和数据线接口定义
SATA是Serial ATA的缩写，即串行ATA。2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范，2002年确立了Serial ATA 2.0规范。Serial ATA采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。目前已经成了桌面硬盘的主力接口。

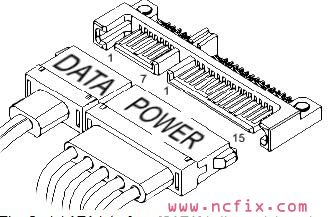

一、ＳＡＴＡ数据和电源接口图：
二、电源内部联接图：

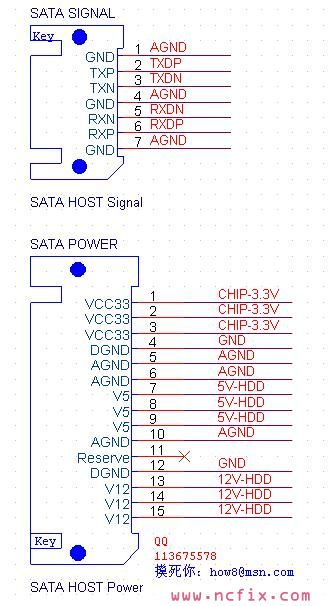

三、电源和数据线接口定义图：
四、ＳＡＴＡ接口定义描述：
１、ＳＡＴＡ数据接口定义：
1 GND Ground（接地，一般和负极相连）
2 A Transmit（数据发送正极信号接口）
3 A- Transmit（数据发送负极信号接口
4 GND Ground（接地，一般和负极相连）
5 B- Receive （数据接收负极信号接口） –
6 B Receive （数据接收正极信号接口）
7 GND Ground（接地，一般和负极相连）
２、电源接口定义：
01 V33 3.3v Power （直流3.3V正极电源针脚）
02 V33 3.3v Power （直流3.3V正极电源针脚）
03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）
04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）
05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）
06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）
07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）
08 V5 5v Power （直流5V正极电源针脚）
09 V5 5v Power （直流5V正极电源针脚）
10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）
11 Reserved – 保留的针脚
12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）
13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）
14 V12 12v Power （直流12V正极电源针脚）
15 V12 12v Power （直流12V正极电源针脚）
PS：
（1） 3.3V不接是一样的正常使用，但有用不带3.3V的电源线接的SATA硬盘不认的情况。
（2）在2.5英寸的笔记本串口硬盘中，+12V脚（即后三脚）悬空。
在网上买到的SATA电源线，一般都是4线的，只有5V、12V、地：
