一、什么是活动图？
活动图是UML用于对系统的动态行为建模的常用工具，它描述活动的顺序。活动图在本质上是一种流程图，着重表现从一个活动到另一个活动的控制流，是内部处理驱动的流程。
二、活动图的基本要素？
1、活动（Activity）：命令的执行
在UML中，活动的图符如下图表示：

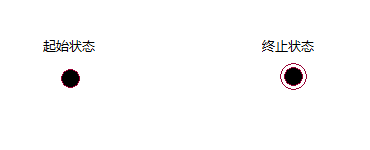

2、起始状态（Start State）与终止状态（End State）：表示活动的起点与终结
图符表示如下：

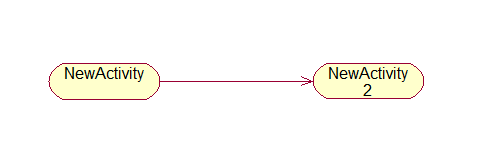

3、状态转移（State Transition）：用带箭头的实线表示，表示从一个活动到另一个活动的转移。

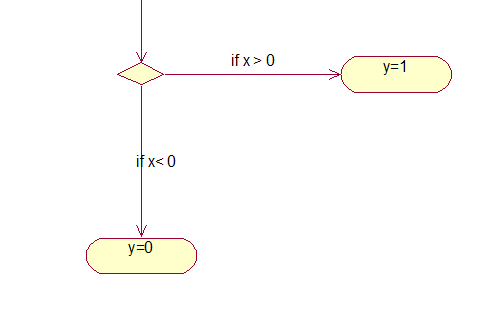

4、判断（Decision）：也可以理解为分支，对于同一触发事件，可以根据不同的条件转向不同的活动，每一个可能的转移都是一个分支。用菱形框表示：

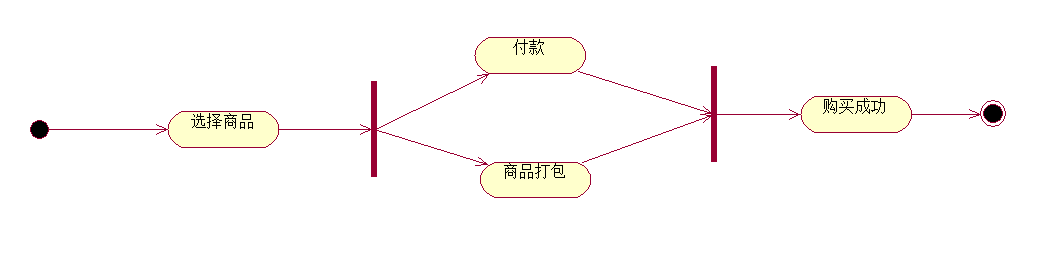

5、分叉与汇合：表示系统或对象中的并发行为。分叉表示把一个单独的控制流分成两个或多个并发的控制流。汇合表示两个或多个并发控制流的同步发生，当所有的控制流都达到汇合点后，控制才能继续往下进行。
6、泳道：将一个活动图中的活动状态分组，每一组表示一个特定的类、人或部门，它们负责完成组内的活动。每个活动都明确属于一个泳道，不可以跨越泳道，但是转移则可以跨越泳道。
三、活动图的作用？
1、描述一个操作的执行过程中所完成的工作或者动作；
2、描述对象内部的工作；
3、显示如何执行一组相关的动作，以及这些动作如何影响周围对象；
4、描述用例的执行；
四、什么情况下使用活动图？
在实际项目中，活动图并不是必须的，一般在以下情况需要使用活动图：
1、描述一个并行的过程或者行为；
2、描述一个算法；
3、描述一个跨越多个用例的活动。
在以下场合中是不使用活动图的：
1、显示对象之间的合作；
2、显示对象在其生命周期内的运作情况。

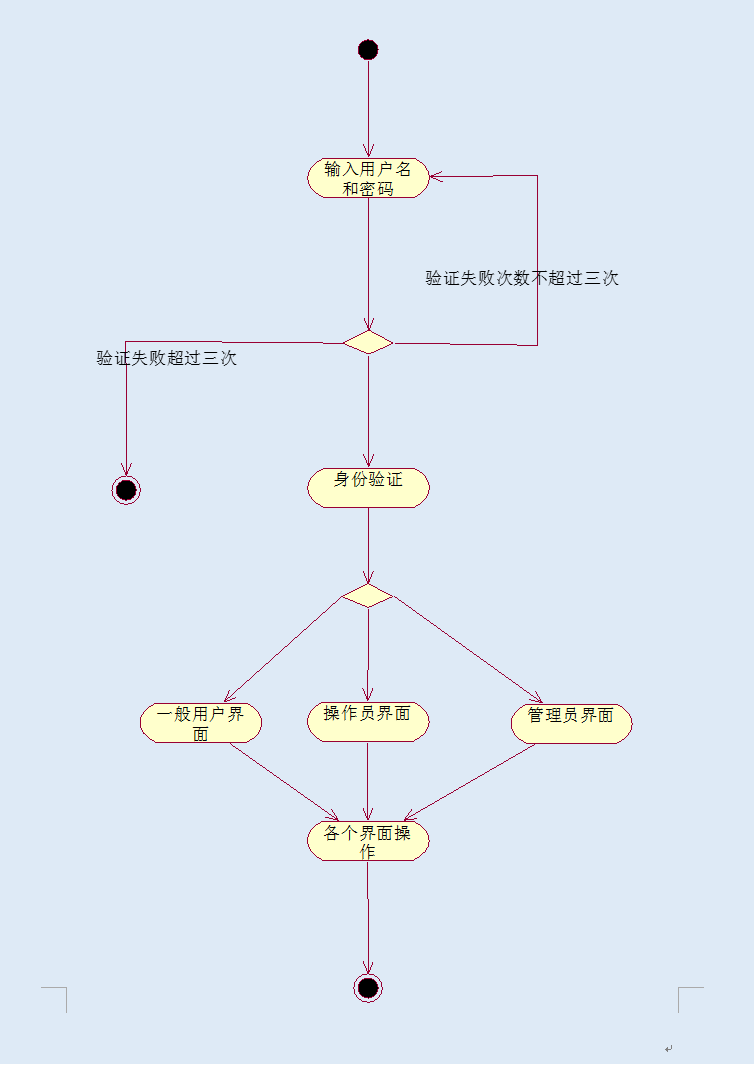

下面是用Rational Rose 画的机房收费系统的活动图：
