MIPI（Mobile Industry Processor Interface）
MIPI联盟是手机工业领导者的集合，成员有Intel，Motorola，Nokia，NXP，Samsung，ST，TI
目的是提供给手机应用处理器提供一个统一的接口

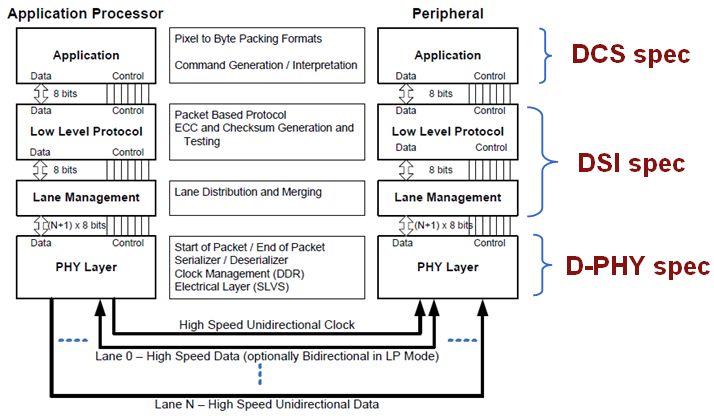

MIPI联盟用于显示的规格：
DCS（Display Command Set）：DCS是用于命令模式和显示模式的命令设置
DBI，DPI（Display Bus Interface，Display Pixel Interface）
DSI，CSI（Display Serial Interface，Camera Serial Interface）
D-PHY 提供DSI和CSI物理层的定义
1、D-PHY介绍
一个PHY配置包括一条时钟线和一个或多个数据线
三种主要lane的类型：单向时钟线，单向数据线，双向数据线
传输模式：用于控制的低功耗信号模式：10MHz（最大），用于高速数据传输的高速信号模式：80Mbps～1Gbps per lane
D-PHY 低级协议指定最小数据单元是一个字节，先发LSB，再发MSB
D-PHY适用于手机应用：DSI（Display Serial Interface），a clock lane,one to four data lanes；CSI（Camera Serial Interface）
D-PHY包括：Low-Power Transmitter（LP-TX），Low-Power Receiver（LP-RX），
High-Speed Transmitter（HS-TX），High-Speed Receiver（HS-RX），Low-Power Contention Detector（LP-CD）
两个LP-TX分开独立驱动一个通道的两条线，四种可能的Low-Power通道状态（LP-00，LP-01，LP-10，LP-11）
HS-TX单独驱动通道，两个高速通道状态（HS-0，HS-1）

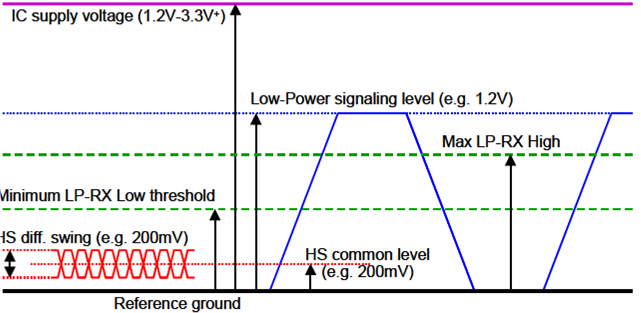

电压级别：LP：0～1.2V；HS：100～300mv（swing：200mv）
2、操作模式
在数据通道有三种操作模式：退出模式，高速模式和控制模式
从控制模式的停止状态开始可能的事件
1）退出模式请求：（LP-11->LP-10->LP-00->LP-01->LP-00）
2）高速模式请求：（LP-11->LP01->LP00）
3）turnaround请求：（LP-11->LP-10->LP-00->LP-10->LP-00）
3、高速数据传输
Start of Transmission：LP-11->LP-01->LP-00->SoT（0001_1101）
End of Transmission
