音频功率放大器是音响系统中不可缺少的重要部分，其主要任务是将微弱的音频信号进行功率放大到足以推动外接负载，如扬声器、音响等。OTL功率放大器，它具有非线性失真小，频率响应宽，电路性能指标较高等优点，也是目前OTL电路在各种高保真放大器应用电路中较为广泛采用的电路之一。
本人的一次课设制作出来的实物图如下：
实现功能有：实现对音量、音调的控制

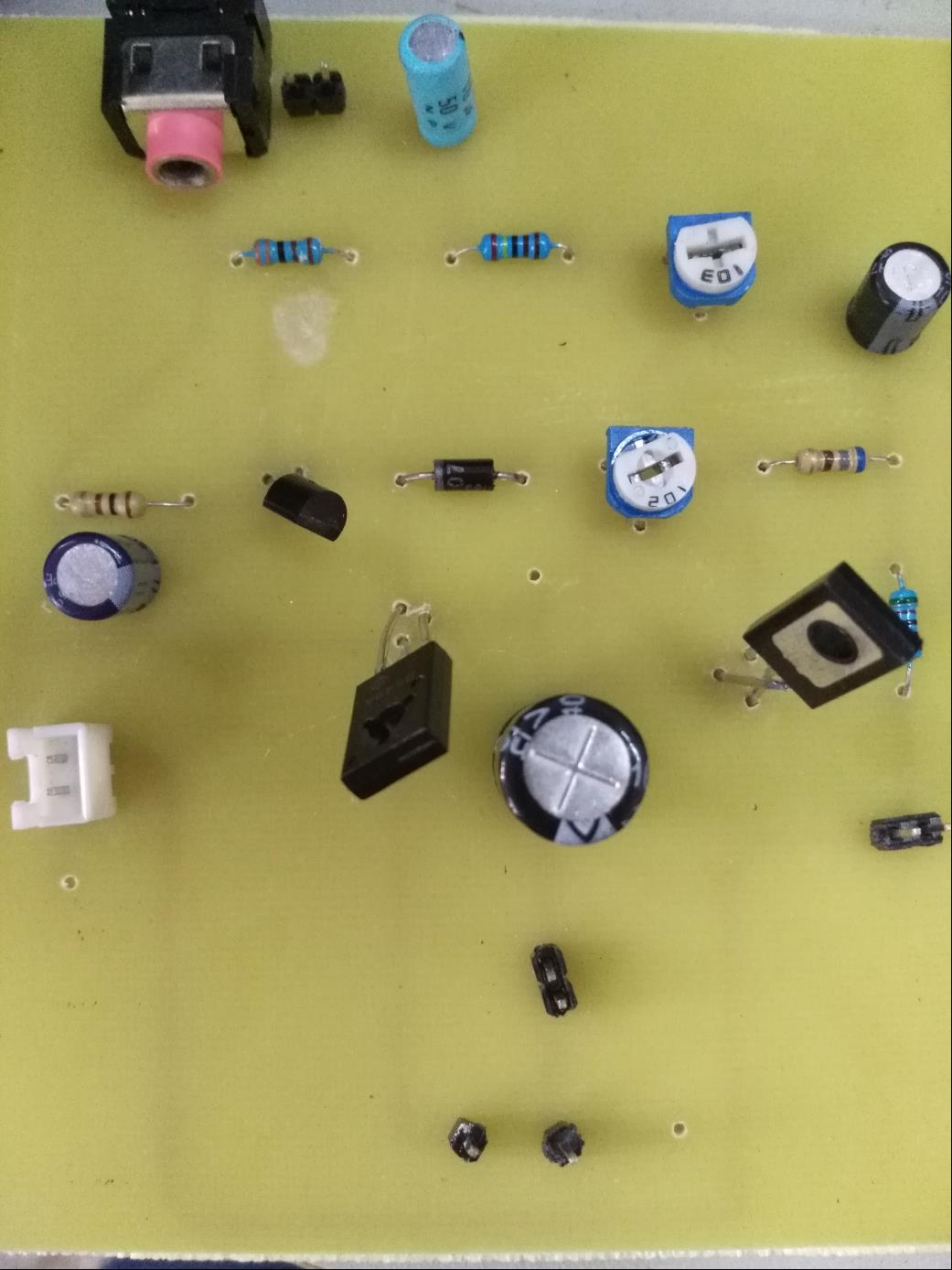

图1 实物图

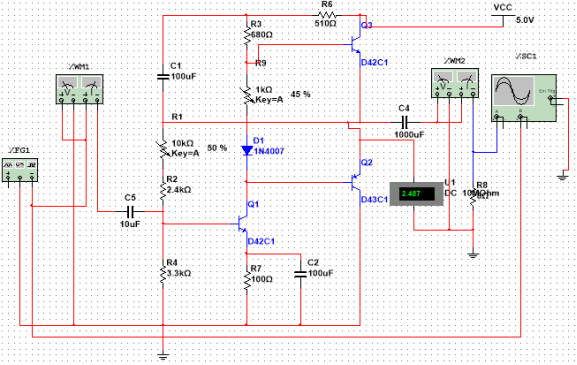

图2 电路图
将音频接口连接手机，输出端连接喇叭，此时若手机播放音乐，能通过音频功率放大器将音乐放大，并播放出来，调节电位器，可以实现对手机音乐音量、音调的控制。
将输入端连接信号发生器，接收端连接示波器，调节电位器，可以调节示波器波形的幅度和失真效果，具体如下图。

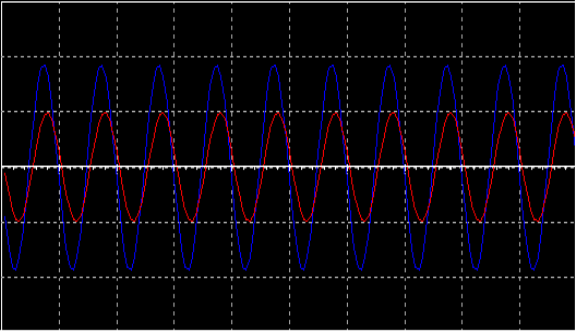

图3 输出波形与输入波形的比较
图4 交越失真效果
用软件仿真可得：

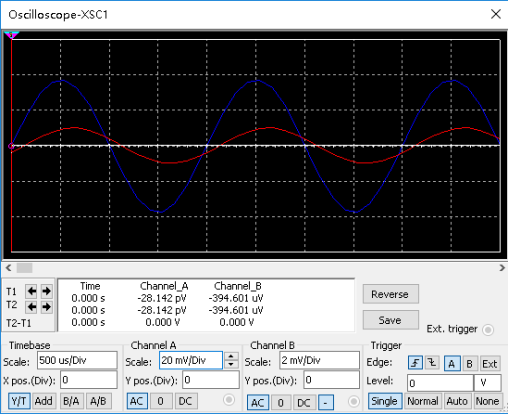

图5 multism仿真结果
更新
所有的元器件都可以在TB上买到，已把pcb图，论文，ppt上传到了GitHub上，希望对大家的学习有帮助，链接是https://github.com/zhangqingqing24630/keshe/tree/main/OTL%E9%9F%B3%E9%A2%91%E5%8A%9F%E7%8E%87%E6%94%BE%E5%A4%A7%E5%99%A8
