首先是要选择你要在哪一层覆铜，BottomLayer层，或者是TopLayer层等。

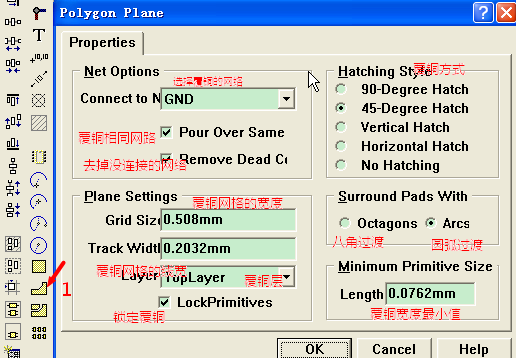

然后选择覆铜，如下图所示。
主要是，如果网格宽度大于线宽，则覆铜的是网状的。否则是实心的。

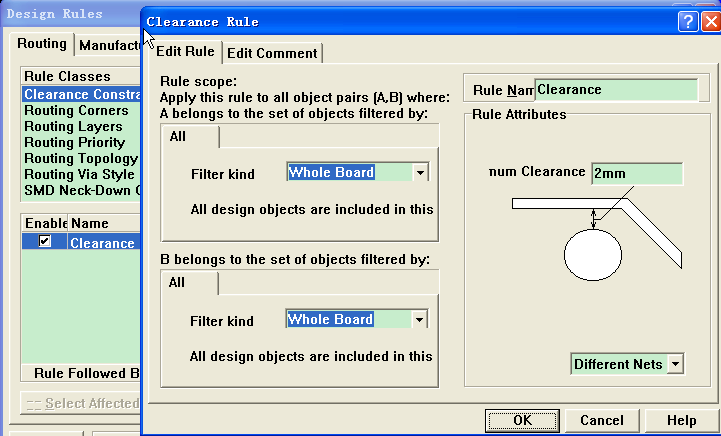

注意，为了避免短路，也要注意设置覆铜线和元器件焊盘的最小安全距离（也是两个元件的最小安全间距阈值），在规则里设置。如下图所示，
设置好这覆铜规则，和布线距离规则后，就可以覆铜了。覆铜后的元件如图所示。可以看到两个焊盘和覆铜的距离就是上面的规则设定的。
敷完铜后，可以用运行DRC检查，出现以下错误，这是很正常的，可以不用去理会。
到此结束。
