作为一个电子爱好者，以前画电路图基本都是用笔在草稿纸上面直接画出电路图，然后焊板子~
呵呵，有点简单粗暴，这样做的好处就是比较顺手，没那么多限制，但是EDA还是有必要学一下的，思来想去，还是学学Protel 99 se吧，第一次接触，各种懵比，还犯了许多低级错误，以及系统不兼容的坑，苦逼了…
>>>坑1:添加元件库

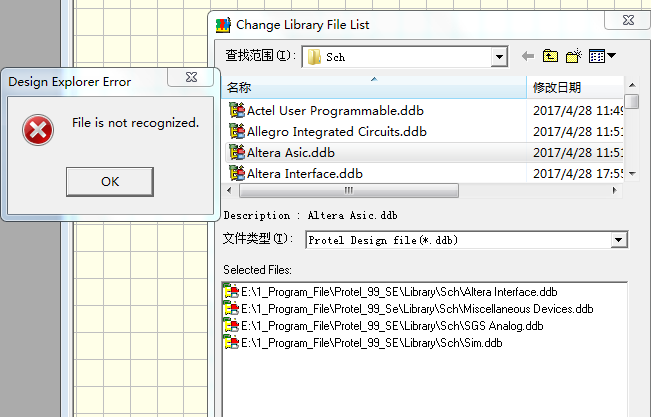

添加元件库：add/Remove 选择sch路径点击ddb文件-add
报错：File is not recognized. 这尼玛是什么鬼，于是网上一搜，说是兼容性问题，这也难怪，protel 99 se主要在xp系统运行，而本机是Win7 32位版本，于是各种尝试解决方案，
终于找到一个可靠的方案：
1、退出Protel 99 se
2、打开系统安装目录，一般是C:\Windows，打开该目录之后，找到AdvSch99SE.ini文件，用记事本打开。
3、找到
WholeProject=False
TypeCount=2
Count=1
File0=xxxxxxxxxxxxxxxxxxxx\Miscellaneous Devices.ddb

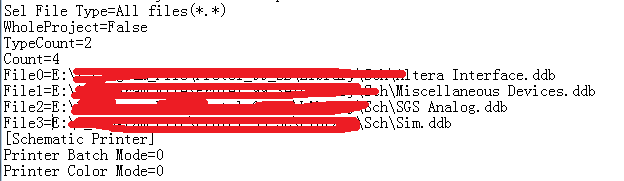

首先解释一下，Count=1表示有一个库文件，File0=xxxx表示第1个库文件的路径，知道了这两个参数的含义，那么就好办了，照葫芦画瓢，把Count的数值改一下，找到你需要添加的文件库的路径，然后在File0下面继续添加File1、File2、File3、、、,修改后如图：
4、打开Protel 99 se问题完美解决。
>>>坑2:原理图转pcb
选择Miscellaneous Devices.lib（默认元件库）,随便添加简单的元件如图:
然后Design->Create Netlist、Design->Update PCB

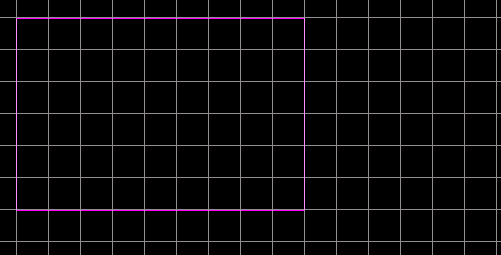

满怀期待，点开PCB1.PCB确实黑乎乎一片，不禁大失所望，仔细检查步骤，发现元件的封装忘记添加了，悲催!!!
于是双击元件，Footprint填入0805表示该电阻使用0805封装，另一个电阻也改好，重复上述步骤，满怀期待…..

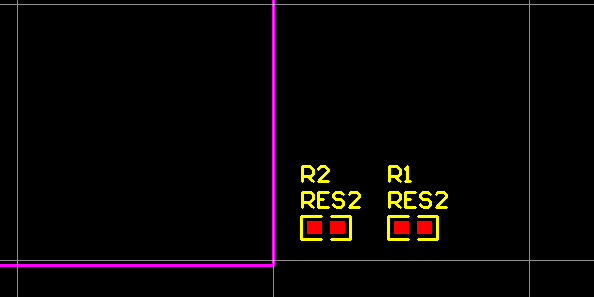

结果又是悲剧,显示如下:
这又是怎么回事，元件是有了，但是连接线(飞线)呢？？？？于是各种改参数，各种找资料，PCB 中没有飞线,也就无法自动布线了，忙活了几个小时。

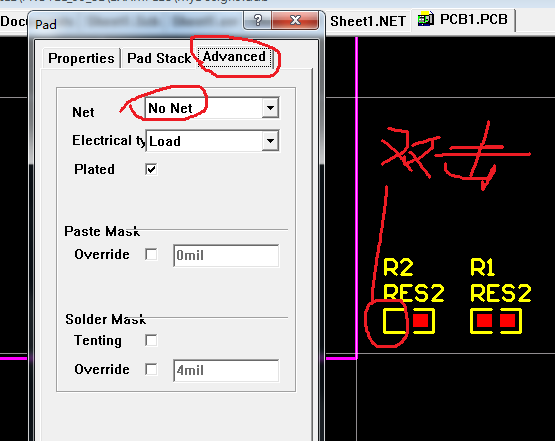

偶然一个机会，双击焊点，->Advanced,发现net 框框里边显示的是No Net:
会不会是这个原因呢？查找资料发现原来画电线的操作方式错误!!!!画原理图的时候，添加线条有两种线条，下面这种是没有电气特性的线条:

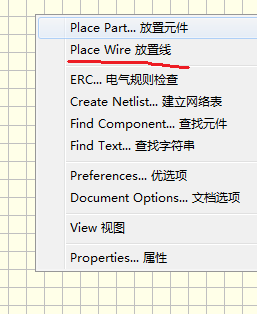

竟然犯了这么低级的错误，都怪没有好好看书~~~~，于是添加电线的方式改为右键原理图空白区域，选择place wire，重复以上画pcb步骤
问题解决!!终于出现飞线啦
坑3：电路图仿真
仿真报错:
R1 Error: Pin order data (PINS=1:[<pins>]) not in READ ONLY field 4. Pins sorted by pin-name.
R1 Error: Part type must be entered in READ ONLY field 1: type=<part type>(<spice prefix>)
R1 Error: Netlist data must be entered in READ ONLY field 5: netlist=<netlist data>
R2 Error: Pin order data (PINS=1:[<pins>]) not in READ ONLY field 4. Pins sorted by pin-name.
R2 Error: Part type must be entered in READ ONLY field 1: type=<part type>(<spice prefix>)
R2 Error: Netlist data must be entered in READ ONLY field 5: netlist=<netlist data>
Setup Error: GND Spice Reference Net (specified in Analog Options) is not in the schematic.
电路图仿真一定要加载Protel 99 SE 安装目录下的\Library\Sch\Sim.ddb库文件。

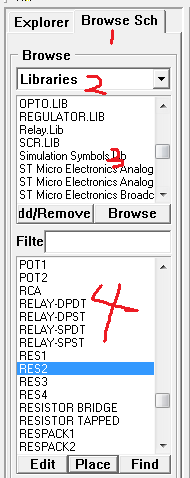

然后点击Browse Sch选择Libraries找到Simulation Symbols.Lib并且选择，然后全部使用下面（标着4的区域）的元件
另外别忘记接地，问题解决。
刚刚开始接触Protel 99 se 就遇到一堆错误，呵呵，也学到了不少东西，不断学习，不断进步，先吃个饭，饭都没得吃
5555~~~~~。
