protel 99se 负片打印

首先得有一个做好的pcb做好的pcb做好的pcb    打开做好的PCB

1.      点击下面的 mechanical1 层 再点击place ->fill 将板子都盖住

2.      点击file -> new  选择 PCB Printer

3.      选中左边的 multilayer composite print  点击edit -> change

4.      勾选 options 下的 show holes （显示洞） 勾选color set 下的gray scale （灰度色标）

5.      通过layers 下的 remove move up move down等按钮将layers 设置成 mutilayer （最上层）–bottomlayer（中间层） – mechanical1（最下层）其它都删掉 最后点击ok！

6.      点击tools -> preferences  选择 colors & gray scales

7.      bottomlayer multilayer 这两层 设置最白

8.      mechanical1 padholelayer 这两层 设置最黑  （里面层较多 慢慢找）

9.      点击OK！

10.  最后点击 file -> print page 将这一页打印

注意：不需要完全按照以上步骤 只要有负片的效果即可    需要铜的地方是白色的

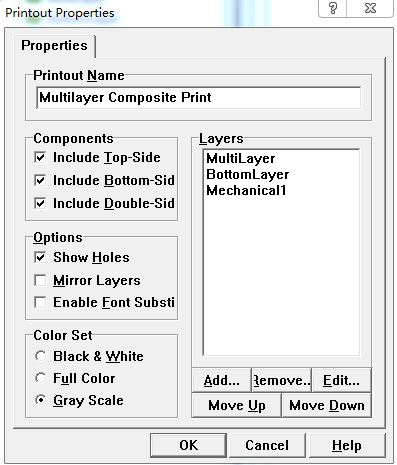

设置完第五步的效果图
