S7-200的CPU使用的是RS485，PC机有RS232口和USB口，两种接口电气规范不同，需要用中间电路转换成同一接口类型。
现在常用的PC/PPI其实就是一根USB/RS485的匹配电缆。
RS485采用差分的两根A/B线进行通讯，A和B两根线的相对电平来表达0和1，同一时间只能由一个设备驱动总线，其它在总线上的设备此时都处于接收状态。
RS485总线上什么设备、何时可以驱动总线，是由通讯协议（PC/PPI协议通过软件设置）决定的。
匹配电缆单方面根据发送需求来决定是否需要驱动RS485总线：当TXD线上有发送数据脉冲时，匹配电缆立即由接收态转为发送状态，驱动RS485总线，当TXD上数据脉冲消失后，匹配电缆再转为接收状态，允许RS485总线上的其它设备驱动总线。

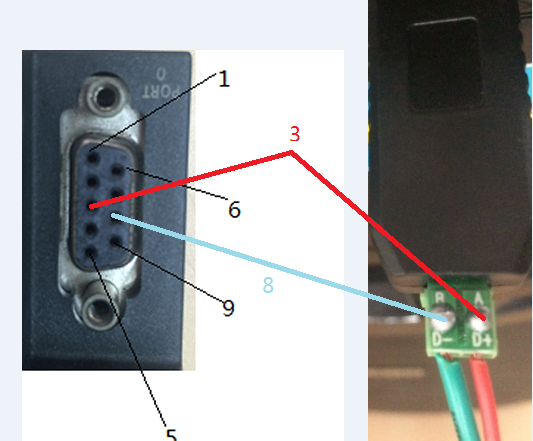

USB转RS485代替PC/PPI
