写在前面
Protel仍然占据着不少工程师的手心，最近在接触一些产品转生产的事宜。从研发拿到一些工程资料后，需要转化出来给生产使用。于是就遇上了将Protel设计文件输出成PDF文件的问题。
准备工作
想要打印输出PDF文件，最方便的就是装一个PDF打印机。推荐安装Foxit阅读器，自动全安装PDF打印机。之后用任何软件做文档，想输出PDF文件，可以直接调用打印功能，然后打印到Foxit PDF打印机就可以生成PDF文件了。
一、输出原理图
用Protel输出原理图，还是相对简单的。可使用PDF打印机的功能，直接调用打印功能就可以了。
二、输出PCB板图
用Protel输出PCB板图，就不是那么方便了。主要是因为我们现在用的Protel，多数都是非正版咯！这样的软件多少都会有些不同，有些问题。那接下来，我们一步步来处理。
Protel输出PCB板图，思路是先输出“PCB打印预览”文件，然后设置“PCB打印预览”文件中想要打印的层，最后打印成PDF文件。
1、调出打印预览功能
由于软件版本问题，我的Protel软件File菜单下就没有打印预览的选项。调出方法是在工具栏创建一个快捷方式。步骤如下：

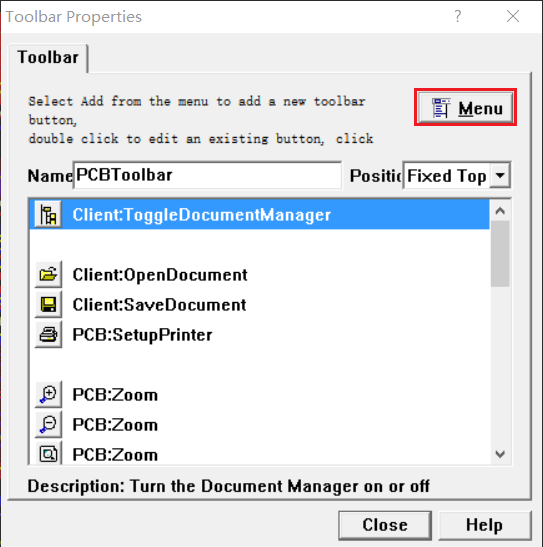

打开Protel工程->打开想要输出的PCB文件->右击工具栏->选择“Toolbar Properites..“，弹出Toolbar Properites窗口，如下图示
![[Protel99SE]打印PDF「建议收藏」](https://javaforall.net/wp-content/uploads/2020/11/2020110817443450.jpg)
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316225430572)

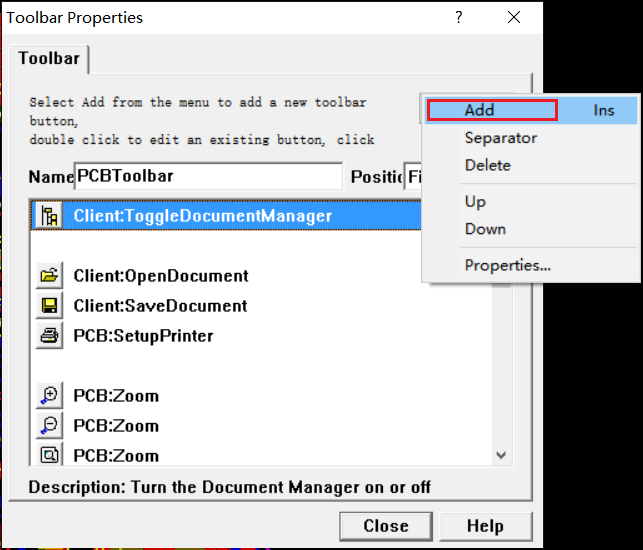

然后点击“Menu”->“Add”，添加一个工具，如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316225606480)

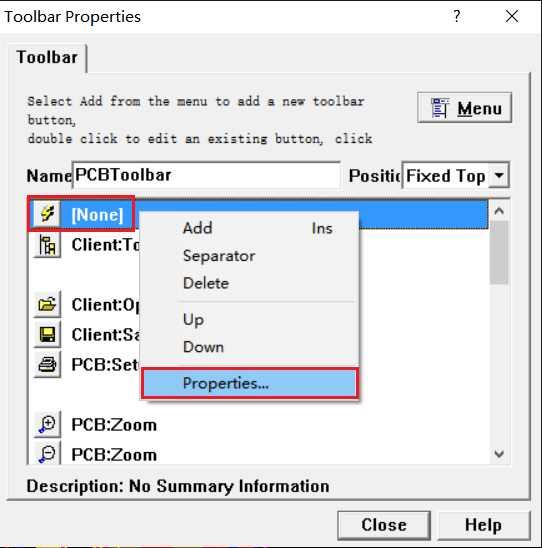

添加后的新工具叫“[None]”，我们需要为它指定具体的功能，右击新添加的工具->选择“Properites…”，如下图示
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316225807280)

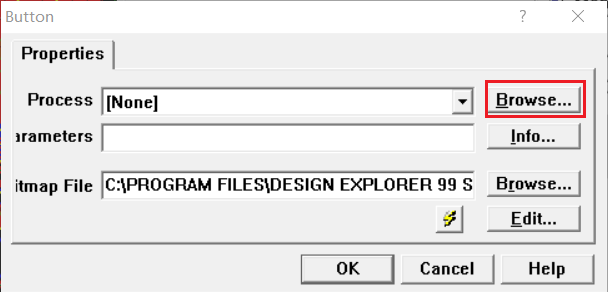

打开配置窗口，选择“Browse…”，查找工具项，如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316230117767)

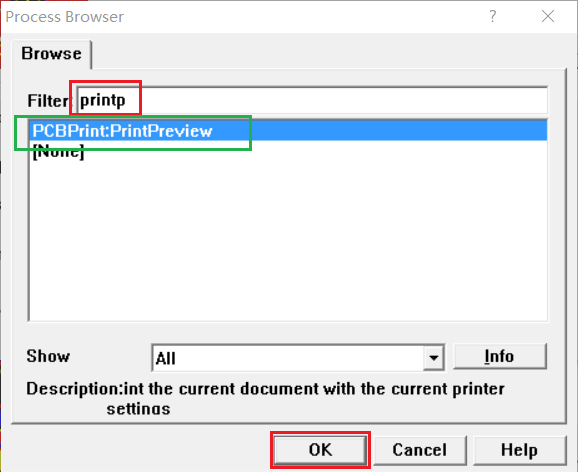

弹出过滤器窗口，在“Filter”中输入“printp”后，可以查找到“PCBPrint:PrintPreview”，即我们想要的“打印预览”功能，->点中下图中绿框中的工具项->点击“OK”。如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316230236485)

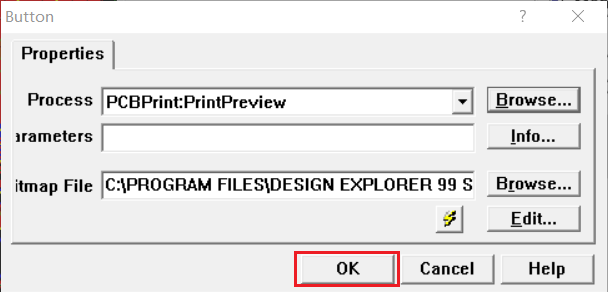

之后返回工具配置窗口，直接点击“OK”确定就好。如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316230512471)

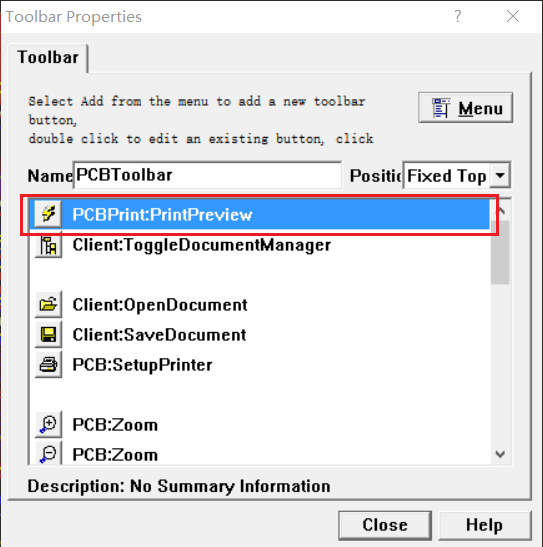

之后返回“Toolbar Properites”窗口，即可看到配置好的工具项。如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316230628534)
然后点击“Close”后，返回去主界面。即可以工具栏上找到我们添加的工具。如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316230723784)
2、生成“打印预览”文件
添加好工具后，点击该工具即可生成打印预览文件。切记，此时应该保持在打开的，想要打印输出的PCB文件下。如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316231227833)
生成的“打印预览”文件，为对应PCB文件的*.PPC文件，会自动打开到窗口。然后点击项目导航栏上的“Browse PCBPrint”项，可以查看打印预览文件的内容。如上图两个箭头所示，分别为PCB板的两个层Top和Bottom，其下为相应层的详细的各个层。可根据需要来添加和删减，直到你想要的内容后，然后打印成PDF文件即可。
**注意：打印时，会先生成Top文件，保存后又会生成Bottom文件。所以需要保存两次。次序与上面图中的两个层（Top/Bottom）次序相同。

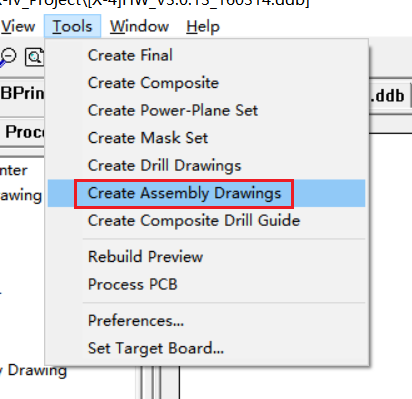

工具菜单中，包含了一些通用的生成相应文件的功能。如下图示：
![[Protel99SE]打印PDF「建议收藏」](https://img-blog.csdn.net/20160316231829806)
例如，我常用的生成丝印图，则可以使用上图中的“Create Assembly Drawings”功能。
