Jlink接口的Jtag和SWD接口定义「建议收藏」

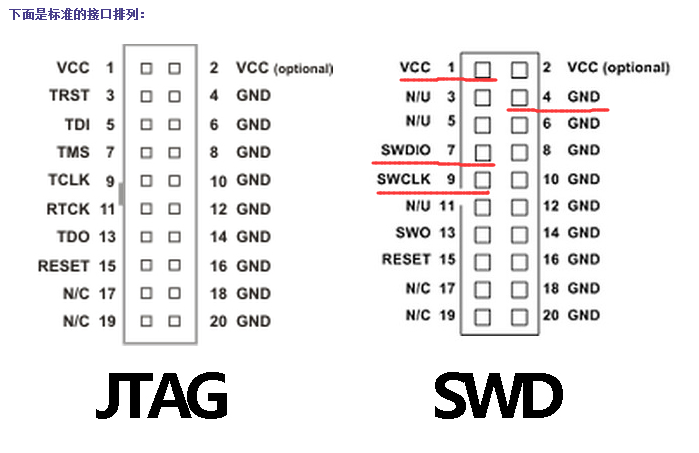

Jlink仿真器接口

仿真器端口 连接目标板 备注
1. VCC MCU电源VCC VCC
2. VCC MCU电源VCC VCC
3. TRST TRST Test ReSeT/ pin
4. GND GND或悬空
5. TDI TDI Test Data In pin
6. GND GND或悬空
7. TMS, SWIO TMS, SWIO JTAG:Test Mode State pin ; SWD: Data I/O pin
8. GND GND或悬空
9. TCLK, SWCLK TMS, SWCLK JTAG: Test Clock pin ; SWD: Clock pin
10. GND GND或悬空
11. RTCK RTCK
12. GND GND或悬空
13. TDO TDO Test Data Out pin
14. GND GND或悬空
15. RESET RESET RSTIN pin
16. GND GND或悬空
17. NC NC
18. GND GND或悬空
19. NC NC
20. GND GND或悬空
