需求

        stm32下载程序，实用JLink的JTAG下载座，分为实现JTAG的下载和SW的下载

功能

JTAG：可仿真，可下载
SW ：可仿真，可下载

JLINK接口

stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」


开发板接口

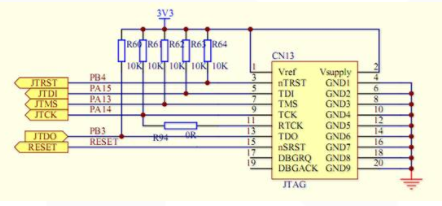

JTAG模式
20pins
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

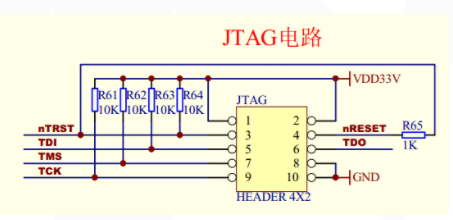

10pins
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

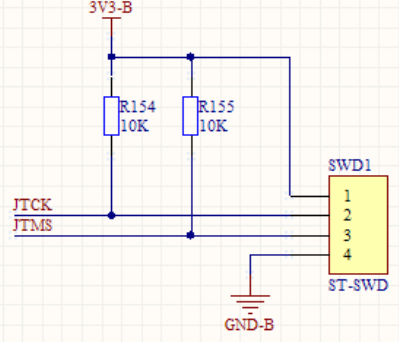

SWD模式

stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

Keil软件使用

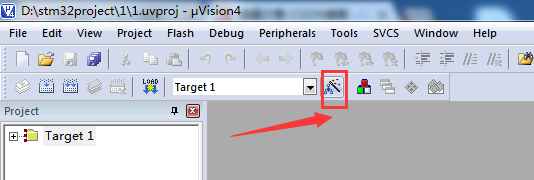

1.点开配置
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

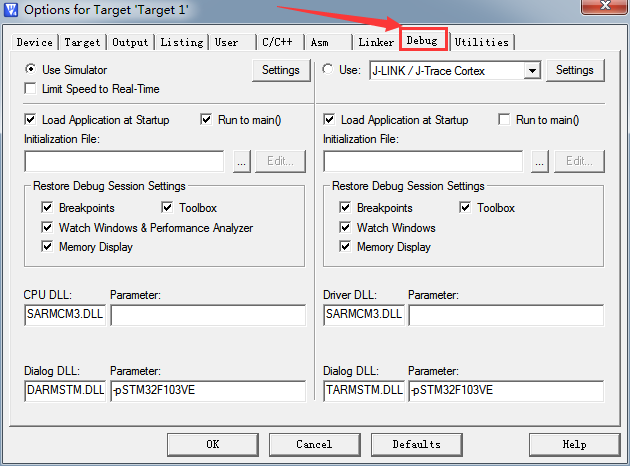

2.选择Debug
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

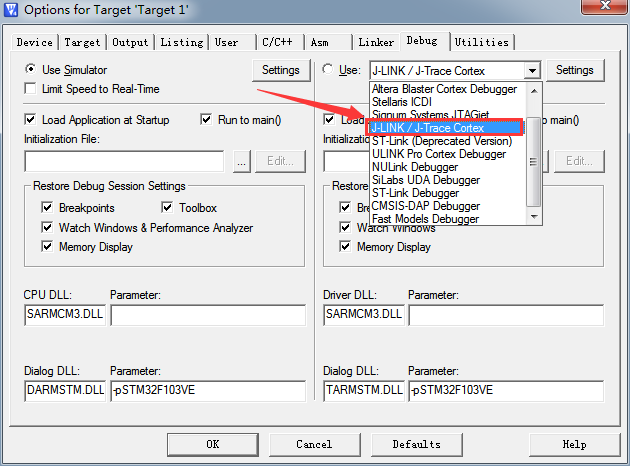

3.选择J-LINK
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

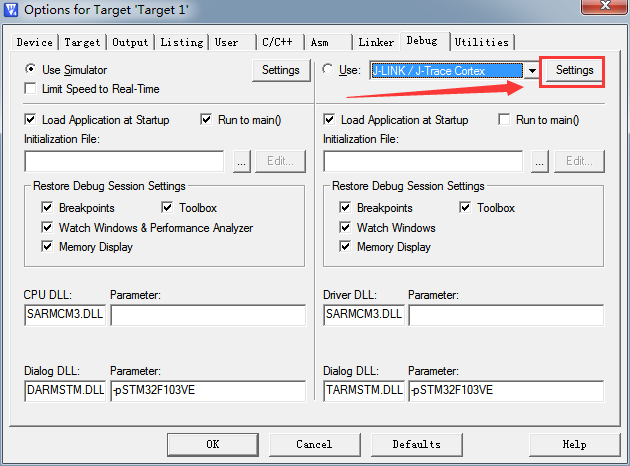

4.点击Settings
stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

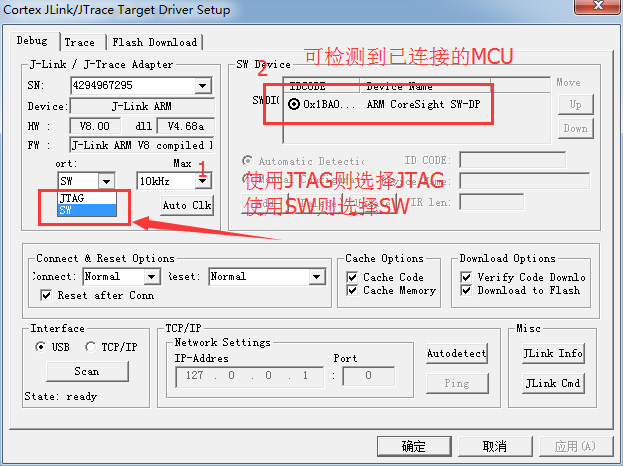

5.选择方式（JTAG or SW，笔者强烈建议使用SW，包括后期开发调试程序下载4根线即可，若有电源则三根）

stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

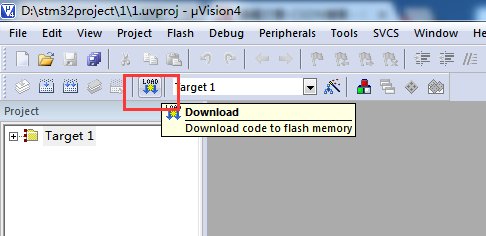

6.点击下载

stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

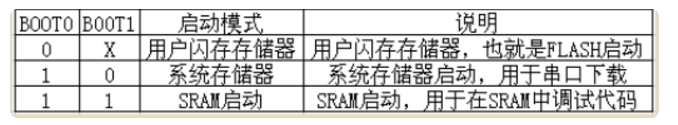

STM系列下载程序boot0, boot1下载和启动方式选择

stm32实用技巧：JLINK接口定义和使用JTAG或SW下载程序「建议收藏」

        笔者一般直接下载程序就跑，boot0=0即可，boot1忽略，使用jtag或者jlink的sw下载
