Activity 工作流配置「建议收藏」

大家好，又见面了，我是你们的朋友全栈君。

一、什么是工作流

工作流(Workflow)，就是“业务过程的部分或整体在计算机应用环境下的自动化”，它主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程自动进行，从而实现某个预期的业务目标，或者促使此目标的实现”。

工作流管理系统(Workflow Management System,WfMS)是一个软件系统，它完成工作量的定义和管理，并按照在系统中预先定义好的工作流逻辑进行工作流实例的执行。工作流管理系统不是企业的业务系统，而是为企业的业务系统的运行提供了一个软件的支撑环境。

二、常见的工作流框架

流行的工作流框架有：Activity5.13、JBPM4.4、OSWorkFlow、WorkFlow

工作流框架底层需要有数据库提供支持，activiti5.13版本，有23张表。

JBPM4.4框架底层有数据库支持，18张表。

JBPM底层使用hibernate操作数据库。

Activiti框架底层使用的mybatis操作数据库。

三、 Activiti5介绍

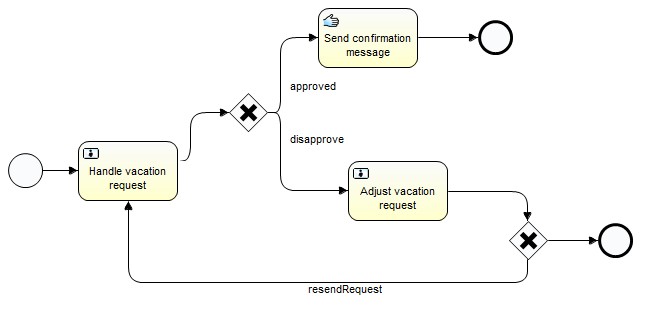

Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss jBPM的项目架构师，它特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务流程图。

Activity 工作流配置「建议收藏」

四、安装activiti流程设计器插件

第一步：获得下载activiti-eclipse插件的安装包

Activity 工作流配置「建议收藏」

第二步：解压安装包，复制解压文件里面的activiti到eclipse中的dropins目录中

Activity 工作流配置「建议收藏」

第三步：重启eclipse，勾选save选项

Activity 工作流配置「建议收藏」

第四步：如果重启eclipse无法显示activiti图标，表明所使用的eclipse版本不支持该插件，可以选择换myeclipse或其他版本的eclipse

五、初始化activiti框架数据表

5.1 下载activiti框架

Activiti框架下载地址：http://activiti.org/

5.2创建一个数据库

Activity 工作流配置「建议收藏」

5.3使用activiti框架的自动建表功能

activiti框架提供了和hibernate类似的自动建表功能

搭建开发环境：

第一步：创建一个Java项目activiti1110

第二步：导入jar包（从下载下来的activiti-5.13工作流引擎下面的DEMO导入jar包），还需要导入MySQL驱动包

1、不使用配置文件（不建议）

测试代码：

[java]
view plain
copy

package net.csdn.activiti;
import org.activiti.engine.ProcessEngine;
importorg.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;
public class HelloWorld {
/**
* 使用activiti框架提供的自动建表(没有配置文件)
*/
@Test
public void test1(){
//创建一个流程引擎配置对象
ProcessEngineConfiguration configuration =ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
//配置数据源
configuration.setJdbcDriver(“com.mysql.jdbc.Driver”);
configuration.setJdbcUrl(“jdbc:mysql://localhost:3306/activiti_1110?useUnicode=true&characterEncoding=UTF-8”);
configuration.setJdbcUsername(“root”);
configuration.setJdbcPassword(“root”);
//设置自动建表
configuration.setDatabaseSchemaUpdate(“true”);
//创建一个流程引擎对象，在创建流程引擎对象过程中会自动创建表
ProcessEngine processEngine =configuration.buildProcessEngine();
}
}

2、使用配置文件

配置文件activiti-context.xml如下：

[html]
view plain
copy

<beans xmlns=“http://www.springframework.org/schema/beans”
xmlns:context=“http://www.springframework.org/schema/context”
xmlns:tx=“http://www.springframework.org/schema/tx”
xmlns:xsi=“http://www.w3.org/2001/XMLSchema-instance”
xsi:schemaLocation=”http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/context
http://www.springframework.org/schema/context/spring-context-2.5.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx-3.0.xsd”>
<!– 配置流程引擎配置对象 –>
<bean id=“processEngineConfiguration”
class=“org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration”>
<property name=“jdbcDriver” value=“com.mysql.jdbc.Driver” />
<property name=“jdbcUrl” value=“jdbc:mysql://localhost:3306/activiti_1110”/>
<property name=“jdbcUsername” value=“root” />
<property name=“jdbcPassword” value=“root” />
<property name=“databaseSchemaUpdate” value=“true” />
</bean>
</beans>

测试代码：

[java]
view plain
copy

/**
* 使用框架提供的自动建表（提供配置文件）—配置文件activiti-context.xml可以从框架提供的例子程序中获取
*/
@Test
public void test2() {
String resource = “activiti-context.xml”;// 配置文件名称
String beanName = “processEngineConfiguration”;// 配置id值
ProcessEngineConfiguration conf =ProcessEngineConfiguration
.createProcessEngineConfigurationFromResource(resource,
beanName);
ProcessEngine processEngine =conf.buildProcessEngine();
}

3、使用配置文件（使用默认配置）

要求配置文件名称必须为activiti-context.xml或者activiti.cfg.xml因为,因为默认的配置ProcessEngines.getDefaultProcessEngine();会初始化这两个文件的其中一个，默认的配置信息如下：

Activity 工作流配置「建议收藏」

测试代码：

[java]
view plain
copy

/**
* 使用框架提供的自动建表（使用配置文件）
*/
@Test
public void test3() {
ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();
}

六、了解23张表

Activiti的后台是有数据库的支持，所有的表都以ACT_开头。第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。

1) ACT_RE_*: ‘RE’表示repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。

2) ACT_RU_*: ‘RU’表示runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。

3) ACT_ID_*: ‘ID’表示identity。这些表包含身份信息，比如用户，组等等。

4) ACT_HI_*: ‘HI’表示history。这些表包含历史数据，比如历史流程实例，变量，任务等等。

5) ACT_GE_*: 通用数据，用于不同场景下。

资源库流程规则表

　　1) act_re_deployment 部署信息表

　　2) act_re_model 流程设计模型部署表

　　3) act_re_procdef 流程定义数据表

运行时数据库表

　　1) act_ru_execution 运行时流程执行实例表

　　2) act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息

　　3) act_ru_task 运行时任务节点表

　　4) act_ru_variable 运行时流程变量数据表

历史数据库表

　　1) act_hi_actinst 历史节点表

　　2) act_hi_attachment 历史附件表

　　3) act_hi_comment 历史意见表

　　4) act_hi_identitylink 历史流程人员表

　　5) act_hi_detail 历史详情表，提供历史变量的查询

　　6) act_hi_procinst 历史流程实例表

　　7) act_hi_taskinst 历史任务实例表

　　8) act_hi_varinst 历史变量表

组织机构表

　　1) act_id_group 用户组信息表

　　2) act_id_info 用户扩展信息表

　　3) act_id_membership 用户与用户组对应信息表

　　4) act_id_user 用户信息表

　　这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足

通用数据表

　　1) act_ge_bytearray 二进制数据表

　　2) act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录
