银行ATM问题陈述、词汇表、领域类图链接：
http://blog.csdn.net/yingyingbaibai/article/details/70216506
银行ATM用况图文档链接：
http://blog.csdn.net/yingyingbaibai/article/details/70216792
银行ATM分析类类图文档链接：
http://blog.csdn.net/yingyingbaibai/article/details/70828023
银行ATM顺序图文档链接：
http://blog.csdn.net/yingyingbaibai/article/details/71088202
一、图形文档
1、验证密码活动图
2、取款活动图
3、存款活动图
4、转账活动图
5、查询账户信息活动图
6、维修活动图
二、文字说明

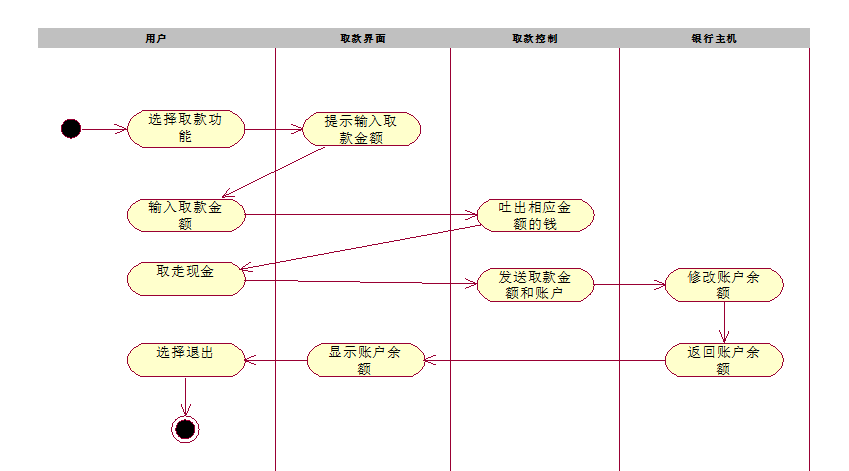

1、取款活动图
描述客户取款的过程，包含的动作有：选择取款功能、提示输入取款金额、输入取款金额、吐出相应金额的钱、取走现金、发送取款金额和账户、修改账户余额、返回账户余额、显示账户余额、选择退出。具有的泳道有：用户、取款界面、取款控制、银行主机。

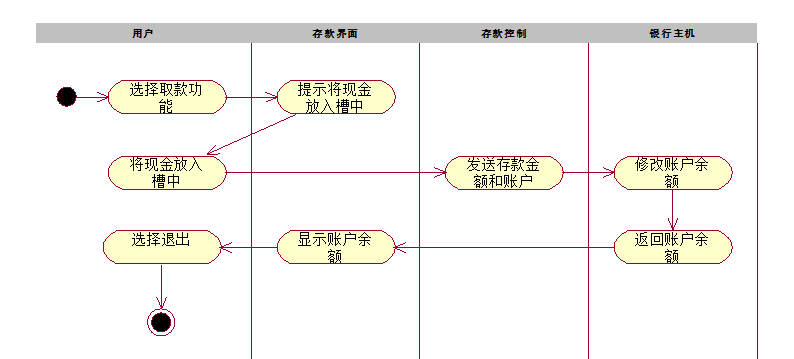

2、存款活动图
描述客户存款的过程，包含的动作有：选择取款功能、提示将现金放入槽中、将现金放入槽中、发送存款金额和账户、修改账户余额、返回账户余额、显示账户余额、选择退出。具有的泳道有：存款界面、存款控制、银行主机、客户。
3、转账活动图
描述客户转账的过程，包含的动作有：选择转账功能、提示输入转账金额和账户、输入转账金额和账户、发送转账金额和账户、修改账户余额、返回账户余额、显示账户余额、选择退出。具有的泳道有：转账界面、转账控制、银行主机、客户。

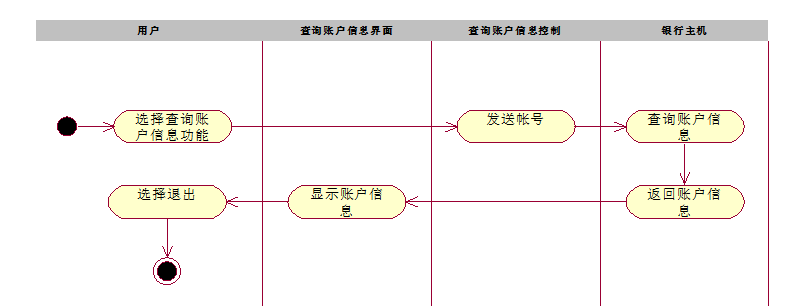

4、查询账户信息活动图
描述客户查询信息的过程，包含的动作有：具有的泳道有：选择查询账户信息功能、发送帐号、查询账户信息、返回账户信息、显示账户信息、选择退出。查询账户信息界面、查询账户信息控制、银行主机、客户。

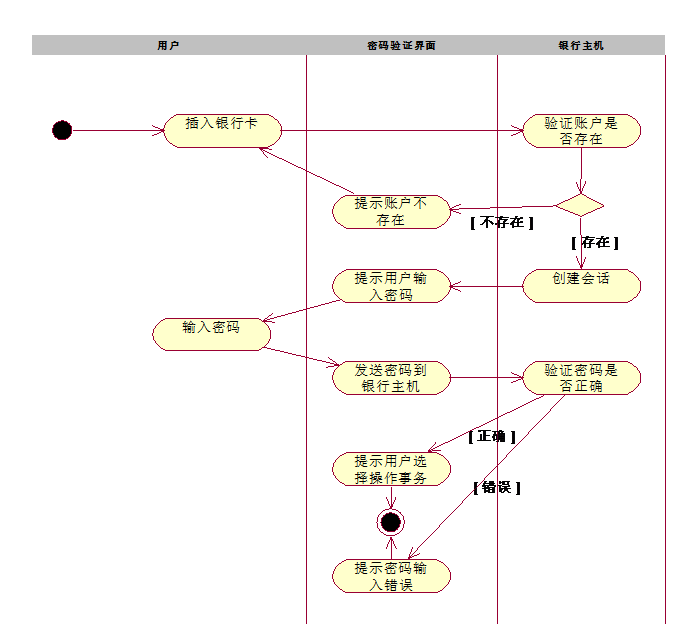

5、验证密码活动图
描述银行主机验证密码的过程，包含的动作有：插入银行卡、验证账户是否存在、提示账户不存在、创建会话、提示用户输入密码、输入密码、发送密码到银行主机、验证密码是否正确、提示用户选择操作事务、提示密码输入错误。具有的泳道有：验证密码界面、银行主机、客户。

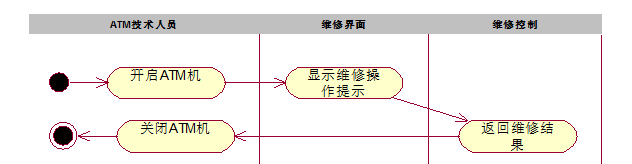

6、维修活动图
描述技术人员维修ATM机的过程，包含的动作有：开启ATM机、显示维修操作提示、返回维修结果、关闭ATM机。具有的泳道有：ATM技术人员、维修界面、维修控制
