活动图（面向活动的）
活动图（Activity Diagrams）在本质上就是流程图，它很好地描述了系统的活动、判定点、先后顺序和分支等，展现从一个活动到另一个活动的控制流。因此它是一种能够描述系统功能流程的工具也是用例图的很好补充。
活动图着重表现从一个活动到另一个活动的控制流，是内部处理驱动的流程。

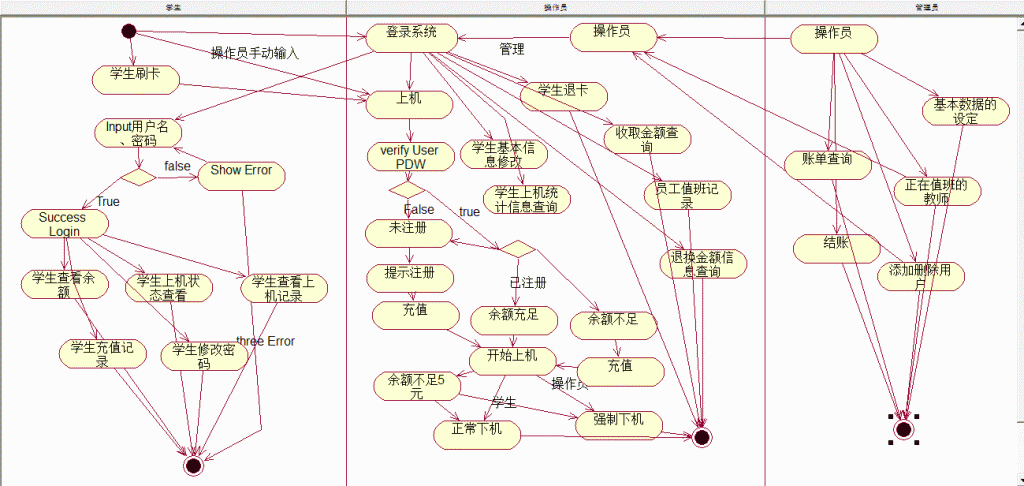

带有泳道的机房收费系统活动图：
图片来自http://blog.csdn.net/lishehe/article/details/8233338

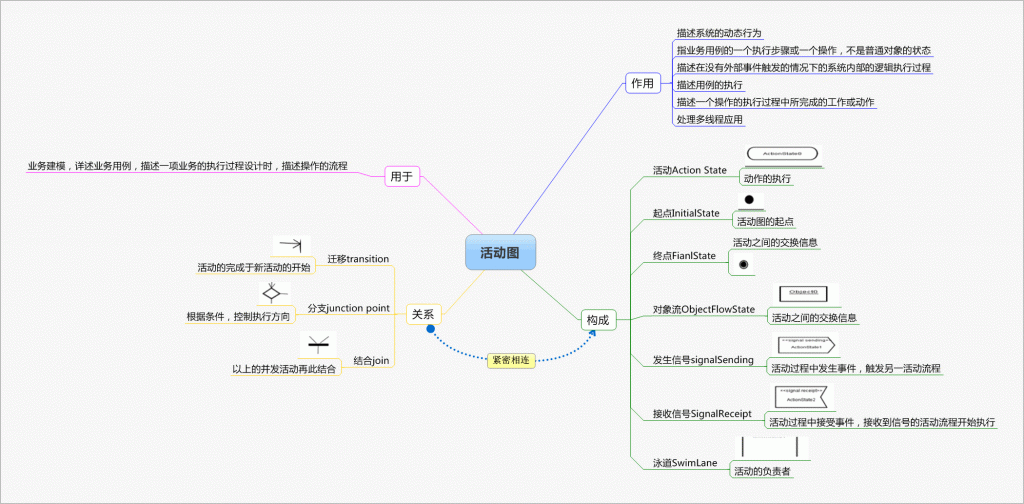

活动图中的基本概念
动作状态:
- 原子的, 不可中断的动作,
- 在此动作完成之后向另一个动作转变.
- 在 UML 中动作状态用圆角矩形 表示, 动作状态所表示的动作写在圆角矩形内部.
分支与合并: 分支一般用于表示对象类所具有的条件行为. 用一个布尔型表达式的真假来判定动作的流向. 条件行为用分支和合并表达.
- 分支用空心小菱形 表示. 分支包括一个入转换和两个带条件的出转换, 出转换的条件应该是互斥的, 须保证只有一条出转换能够被触发.
- 合并包含两个带条件的入转换和一个出转换.
活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
活动图能够表示并发活动的情形，活动图是面向对象的
参考：http://blog.csdn.net/lishehe/article/details/8233338
http://www.cnblogs.com/TerryFeng/archive/2009/11/22/1608026.html
