一、什么是UDP
UDP就是一种无连接的协议。该协议用来支撑那些需要在计算机之间传输数据的网络应用，包括网络视频会议系统在内的众多客户/服务器模式的应用。
二、UDP协议的特点
UDP使用底层的互联网协议来传送报文，同IP一样提供不可靠的无连接传输服务。他也不提供报文到达确认、排序及流量控制等功能。
（1）UDP是一个无连接协议，也就是传输数据之前源端口和目标端口不能建立连接。当它想传输时，就简单地去抓取来自应用程序的数据，并尽可能快地把它扔到网络上。在发送端，UDP传输数据的速度仅仅是受应用程序生成数据的速度，，计算机的能力和传输带宽的限制。在接收端，UDP把每个消息段放在队列中，应用程序每次从队列中读一个消息段。
（2）由于传输数据不建立连接，因此也就不需要维护连接状态。因此，一台服务器可能同时向多个客户机传输相同的信息。
（3）UDP信息包的标题很短，只有8个字节，相对于TCP的20个字节信息包的额外开销很少。
（4）吞吐量不受拥挤控制算法的调节，只受应用软件生成数据的速率、传输带宽、源端和目标端主机性能的限制。
（5）UDP使用尽最大努力交付，既不保证可靠交付，因此主机不需要维持复杂的链接状态表
（6）UDP是面向报文的。发送方的UDP对应用程序传输下来的报文，添加首部后就想下传送给IP层。既不拆分，也不合并，而是保留这些报文的边界。因此，应用程序需要选择合适的报文大小。
三、捕获ARP协议包
实验环境
PC:物理机WIN10（IP:10.175.139.213）[在此启动wireshark]

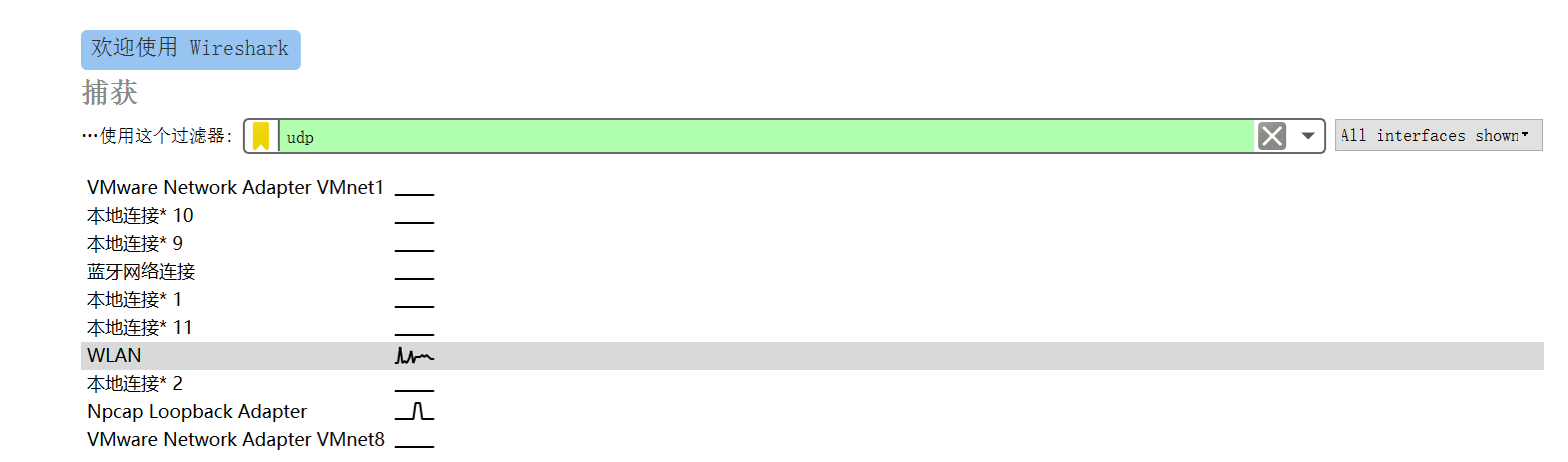

使用捕获过滤器
根据实验环境选择捕获选项

进入如下界面，当前没有捕获到任何包。因为这里使用了捕获过滤器，仅捕获UDP包

在PC上执行QQ程序，这时候只需要简单地登陆一下，将会捕获到大量的UDP数据包；
在wireshark中查看抓包记录

其中，我们会看到许多QICQ协议，这里的QICQ协议表示是运行的QQ程序；
在分析UDP数据包之前我们先介绍一下格式，以清楚地理解每个包

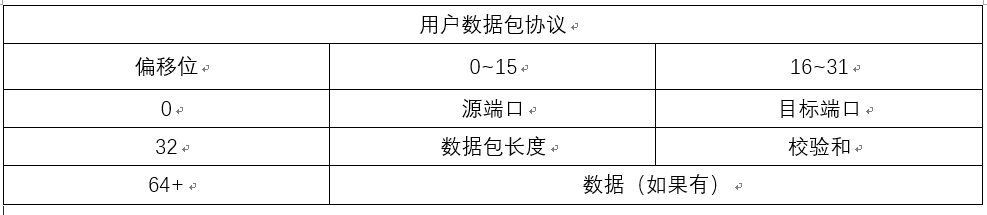

UDP数据报首部格式如下：
在这里插入图片描述
源端口：用来传输数据包的端口
目标端口：数据包将要被传输到的端口
数据报长度：数据报的字节长度
校验和：用来确保UDP首部和数据到达时的完整性
数据：被UDP封装进去的数据，包含应用层协议头部和用户发出的数据

查看捕获的UDP数据包。可以看到共有五行详细信息。其中，第四行信息是UDP协议的详细信息。

其中，以下内容表示这是第1570帧数据报的详细信息。其中包的大小为712个字节

以下内容表示以太网帧头部信息。其中源MAC地址为52:ce:c2:12:8b:ef,目标MAC地址为94:db:da:3e:8f:cf。

以下信息是IPV4首部信息。其中源IP地址为10.175.139.213,目标IP地址为123.151.78.110。

以下信息是表示传输层的数据报首部信息，此处是UDP协议。其中源端口号为56429，目标端口为。以下为对该部分内容展开介绍。

以下信息是被UDP封装进去的数据，其大小为47bytes

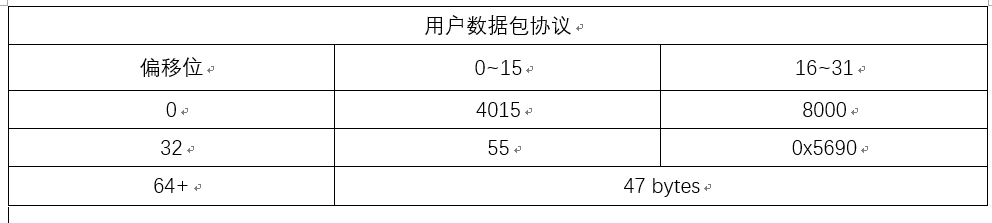

关于以上UDP首部格式，我们可以构造出下表：
在这里插入图片描述
