1、实验目的：
- 实现通过st-link调试stm32芯片
2、实验环境：
- stm32开发板留有20pin的调试接口，可接jlink和stlink
- 调试工具使用st-link v2
3、接线方式
- SWD接口需要连接四根线：VCC GND SWDIO SWCLK
- 20pin调试接口对应的pin脚关系：
-
Pin 1 – VCC:
- This is the traget board Vcc. It is used by the STLINK/V2
-
Pin 7 – TMS/SWDIO:
- The SWD Data signal
-
Pin 8 – GND:
- Be sure there is a common ground
-
Pin 9 – TCK/SWCLK
- The SWD Clock Signal
-
Pin 15 – nSRST/RESET
- System reset – probably optional(你可以不要这个复位pin，直接关电源再上电来复位)
-

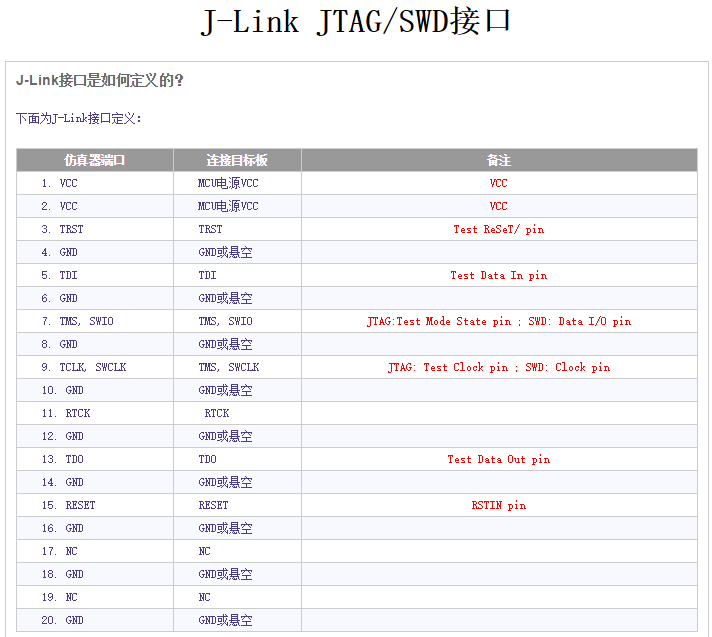

下图为详细的20pin接口：
