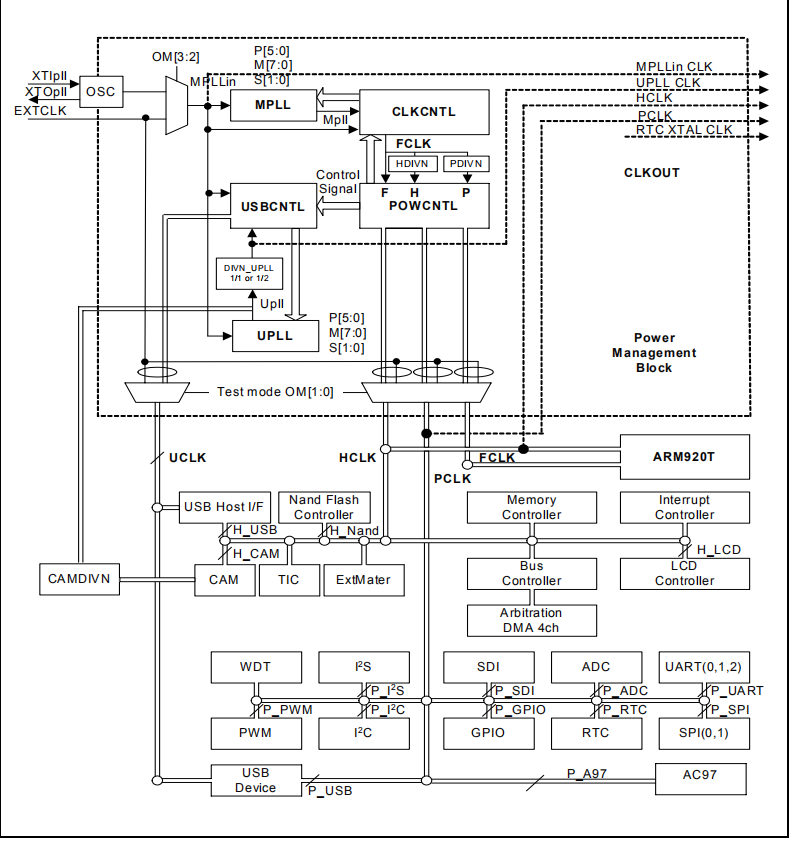

首先来看一下S3C2440的时钟整体框图：

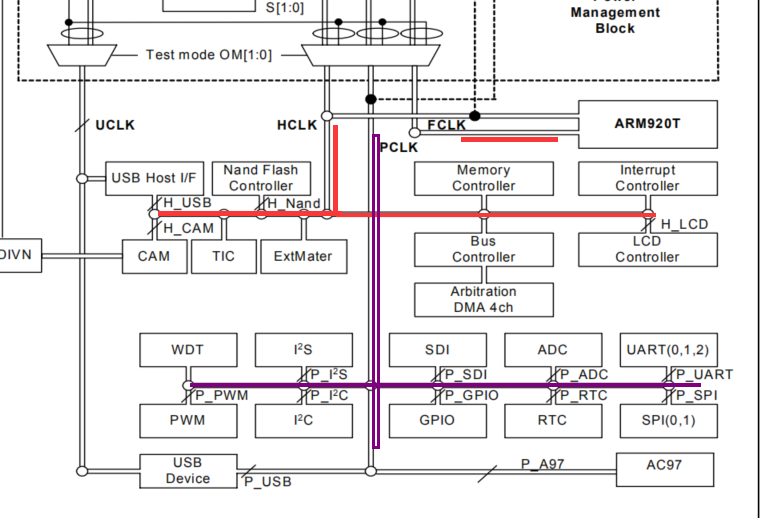

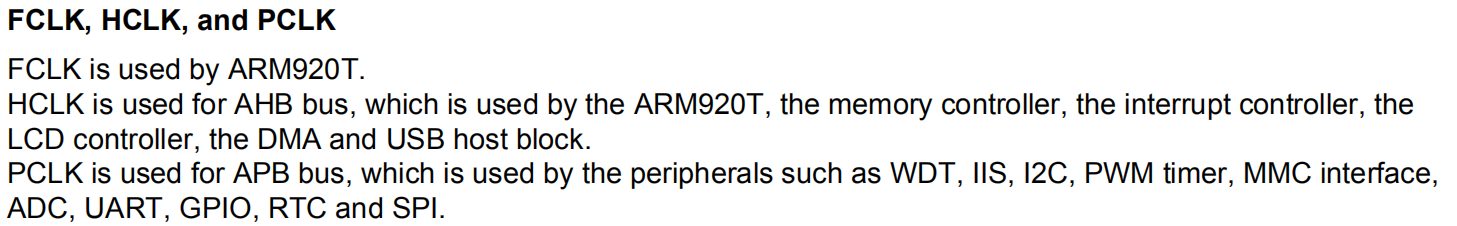

CPU工作于FCLK FCLK UP TO 400MHZ
AHB工作于HCLK HCLK UP TO 136MHZ
APB工作于PCLK PCLK UP TO 68MHZ
如何得到以上时钟频率（时钟源：12M晶振）：通过PLL锁相环可以得到以上3个所需要的时钟
S3C2440有两个PLL 一个MPLL是提供时钟给CPU用 另一个UPLL提供时钟给USB设备使用

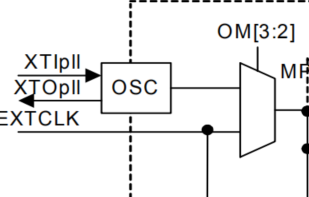

S3C2440时钟源有两种：1：外部时钟源EXTCLK
2：外部晶振

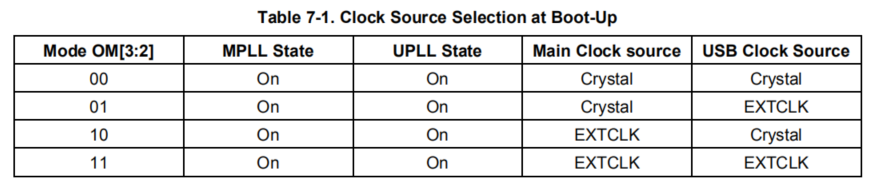

可通过OM[3：2]引脚进行选择外部时钟模式，通过OM3 OM2引脚电平可以进行选择时钟源。
通过MPLL的得到FCLK提供给CPU
通过HDIVN分频得到HCLK
通过PDIVN分频得到PCLK

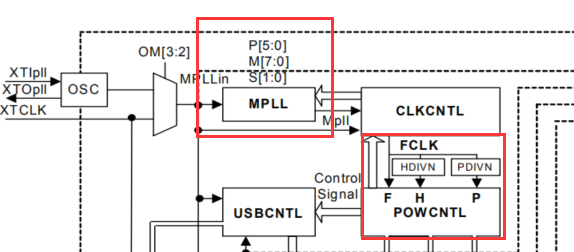

通过以上框图可以看出来通过设置寄存器控制MPLL HDIV PDIV便可以来设置时钟频率。

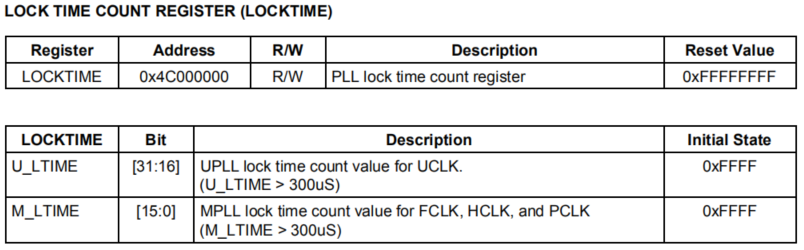

用来设置Lock Time时间
/*设置MPLL FCLK:HCLK:PCLKI=400：100：50*/
/*LOCKTIME(0X4C000000)=0XFFFFFFFF*/
ldr r0,=0x4c000000
ldr r1,=0xffffffff
str r1,[r0]

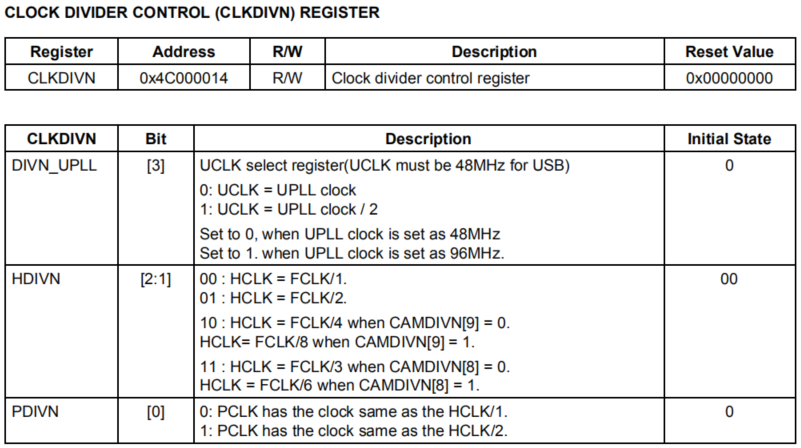

通过设置CLKDIVN寄存器可以设置HCLK和PCLK的所分频率
/*CLKDIVN(0X4C000014)=0X5,tFCLK:tHCLK:tPCLK=1:4:8*/
ldr r0,=0x4c000014
ldr r1,=0x5
str r1,[r0]
当HDIVN不为0时，需要设置CPU工作于异步模式，否则CPU的工作频率为HCLK所产生的频率
/*设置CPU工作在异步模式*/
mrc p15,0,r0,c1,c0,0
orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iA
mcr p15,0,r0,c1,c0,0

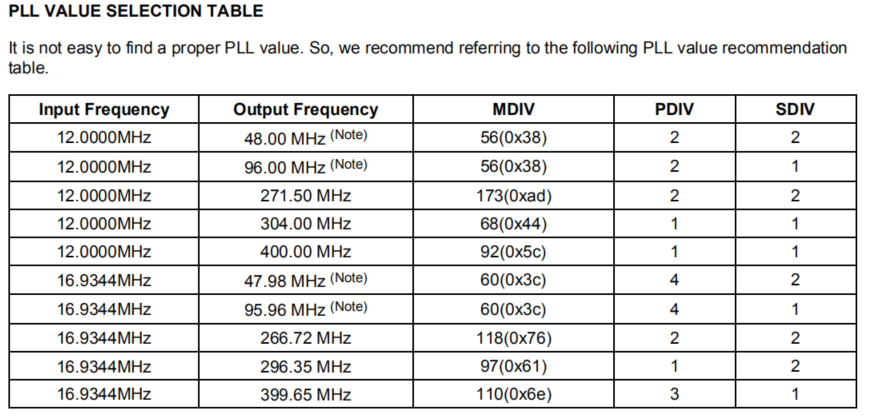

设置MPLL让FCLK输出400M,
M=92
P=1
S=1

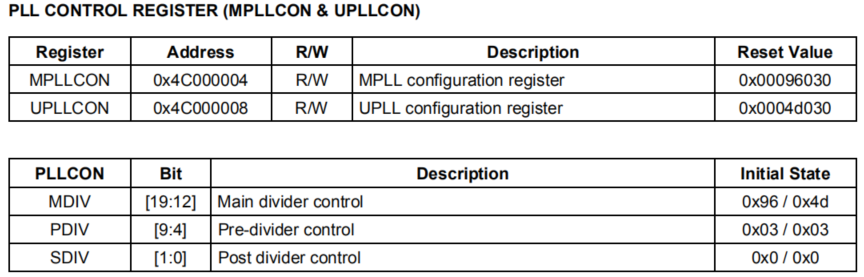

通过设置MDIV PDIV SDIV寄存器可设置MPLL
设置FCLK频率为400M
/*设置MPLLCON(0X4C000004)=(92<<12)|(1|4)|(1<<0)
m=MDIV+8=92+8=100
P=PDIV+2=1+2=3
S=SDIV=1
FCLK=2*M*Fin/(P*2^S)=2*100*12/(3*2^1)=400m
*/
ldr r0,=0x4c000004
ldr r1,=(92<<12)|(1<<4)|(1<<0)
str r1,[r0]
以下为配置S3C2440时钟的汇编代码：
/*设置MPLL FCLK:HCLK:PCLKI=400：100：50*/
/*LOCKTIME(0X4C000000)=0XFFFFFFFF*/
ldr r0,=0x4c000000
ldr r1,=0xffffffff
str r1,[r0]
/*CLKDIVN(0X4C000014)=0X5,tFCLK:tHCLK:tPCLK=1:4:8*/
ldr r0,=0x4c000014
ldr r1,=0x5
str r1,[r0]
/*设置CPU工作在异步模式*/
mrc p15,0,r0,c1,c0,0
orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iA
mcr p15,0,r0,c1,c0,0
/*设置MPLLCON(0X4C000004)=(92<<12)|(1|4)|(1<<0)
m=MDIV+8=92+8=100
P=PDIV+2=1+2=3
S=SDIV=1
FCLK=2*M*Fin/(P*2^S)=2*100*12/(3*2^1)=400m
*/
ldr r0,=0x4c000004
ldr r1,=(92<<12)|(1<<4)|(1<<0)
str r1,[r0]

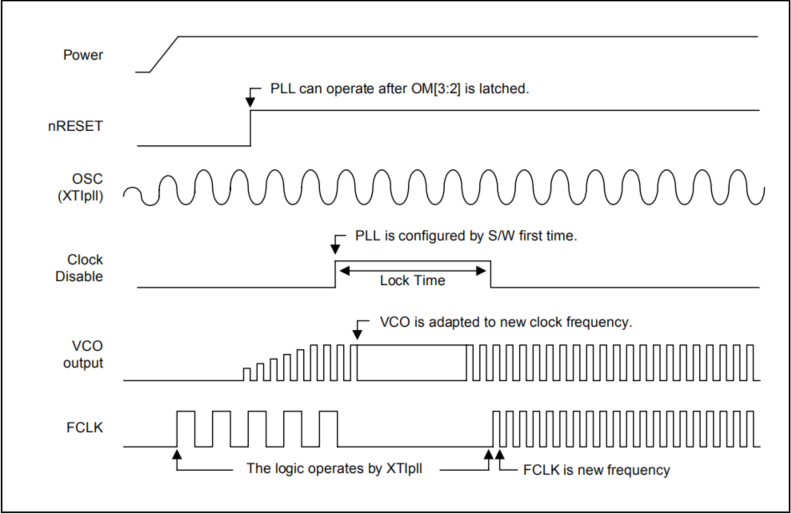

/*一旦设置PLL，就会锁定lock time直到PLL输出稳定
然后CPU工作于新的频率FCLK
*/
