制作直通网线和交叉网线

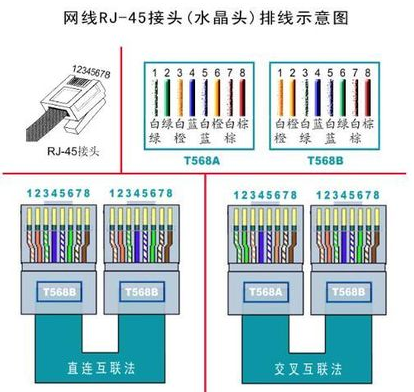

双绞线的连接方法有两种：直通连接和交叉连接。

直通连接是将双绞线的两端分别都依次按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕色的顺序 (国际 EIA/TIA 568B 标准) 压入 RJ45 水晶头内。这种方法制作的网线用于计算机与集线器的连接。

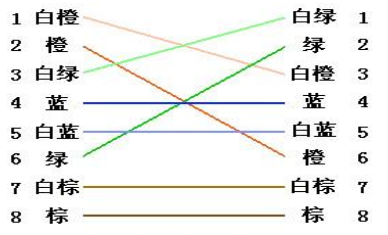

交叉连接是将双绞线的一端按国际标准 EIA/TIA 568B 标准压入 RJ45 水晶头内。另一端将芯线依次按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕色的顺序 (国际 EIA/TIA 568A 标准) 压入 RJ45 水晶头内。这种方法制作的网线用于计算机与计算机的连接或集线器的级联。

制作直通网线和交叉网线「建议收藏」

直通连接

网线两端均按 568B 排列。
1. 电脑 <===> ADSL Modem
2. ADSL Modem <===> ADSL 路由器的 WAN 口
3. 电脑 <===> ADSL 路由器的 LAN 口
4. 电脑 <===> 集线器或交换机

交叉连接

网线一端按 568B 排列，另一端按 568A 排列。
1. 电脑 <===> 电脑
2. 集线器 <===> 集线器
3. 交换机 <===> 交换机
4. 路由器 <===> 路由器

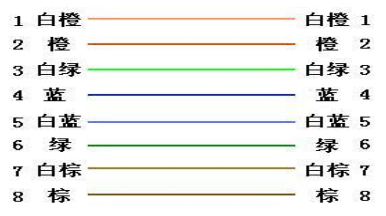

1. 网络直通线

应用于网络摄像机的网口与 HUB 相连。

制作直通网线和交叉网线「建议收藏」

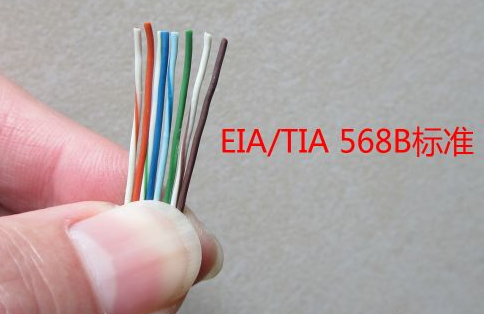

1. 使用压线钳将双绞线一端的外皮剥去 3 cm，然后按 EIA/TIA 568B 标准顺序将线芯拉直并拢。

制作直通网线和交叉网线「建议收藏」

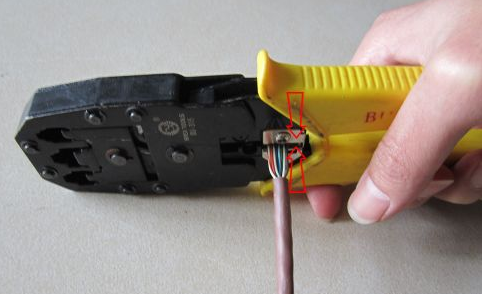

2. 将线芯放到压线钳切刀处，8 根线芯要在同一平面上并拢，而且尽量直，留下一定的线芯长度约 1.5 cm 处剪齐。

制作直通网线和交叉网线「建议收藏」

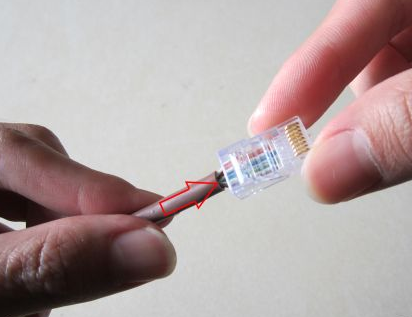

3. 将双绞线插入 RJ45 水晶头中，插入过程力度均匀，直到插到尽头。并且检查 8 根线芯是否已经全部充分、整齐地排列在水晶头里面。

制作直通网线和交叉网线「建议收藏」

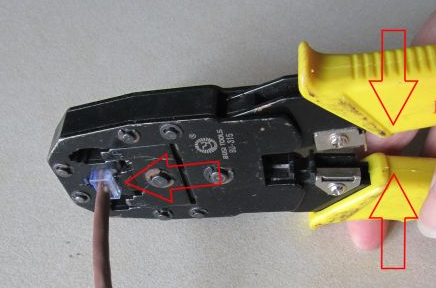

4. 用压线钳用力压紧水晶头，抽出即可。如下图所示双绞线压线钳。

制作直通网线和交叉网线「建议收藏」

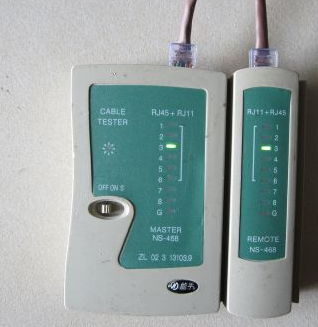

5. 同样的方法制作另一端网线。最后把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。如果正常，两排的指示灯都是同步亮的。如果灯没有同步亮，证明该线芯连接有问题，应重新制作。如下图所示双绞线测试仪。

制作直通网线和交叉网线「建议收藏」

应用于网络摄像机的网口与 PC 机相连。

制作直通网线和交叉网线「建议收藏」

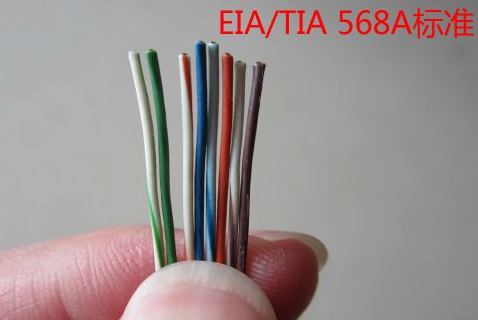

1. 按照 EIA/TIA 568A 标准的，同样的方法只是线芯的排列顺序不一样。

制作直通网线和交叉网线「建议收藏」

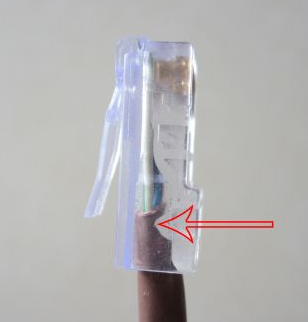

2. 压线的细节标准。双绞线线芯完全与水晶头接触，并有水晶头卡住双绞线的外皮。
剪线芯时，如果平行线芯的部分过长，芯线之间的相互干扰会增强，影响通信效率；如果太短，水晶头的金属片不能完全接触到芯线，容易导致接触不良。

制作直通网线和交叉网线「建议收藏」
