有简单的方法：
观察信号的输入端和输出端，就看信号正极。
共射电路：信号从基极进入，从集电极取出。
共基电路：信号从发射极输入，从集电极取出。
共集电路：信号从基极进入，从发射极取出。
《晶体管电路设计——放大电路技术的实验解析 （上）》是2004年9月科学出版社出版的图书，作者是[日]铃木雅臣，译者是周南生。
分析基本放大电路要遵循“先静态，后动态”的原则，只有 Q点合适，动态分析才有意义。
直接耦合共射放大电路（B极输入，C极输出）

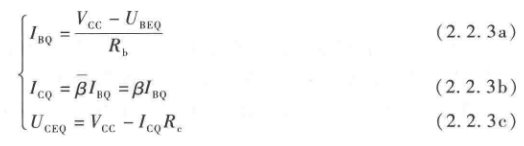

直流工作点：

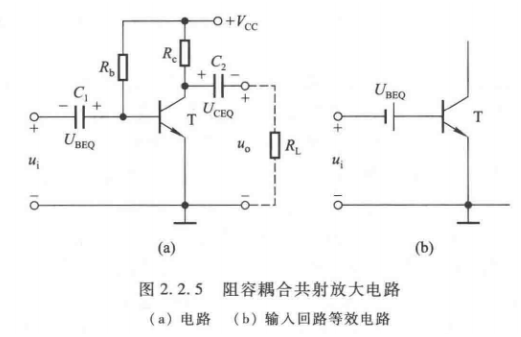

阻容耦合共射放大电路（B极输入，C极输出）
直流工作点：

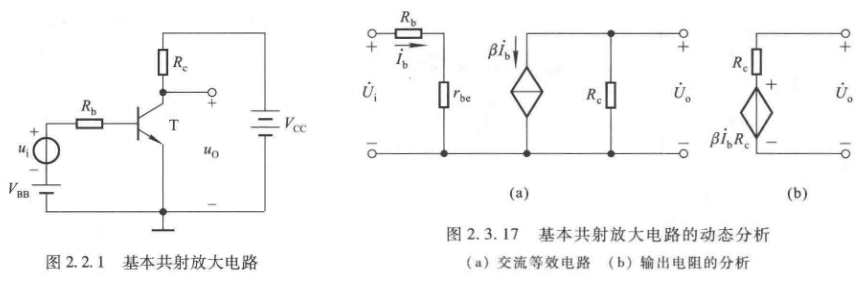

基本共射放大电路及交流小信号模型、计算
B – E间动态电阻rbe:
电压放大倍数：（注意是负数，输出电阻比输入电阻乘以β，可以按反相放大器的公式来记忆）
输入电阻：
输出电阻：
特点：
共射放大电路既能放大电流又能放大电压，输入与输出反相；输出电阻较大，频带较窄。常作为低频
电压放大电路的单元电路。

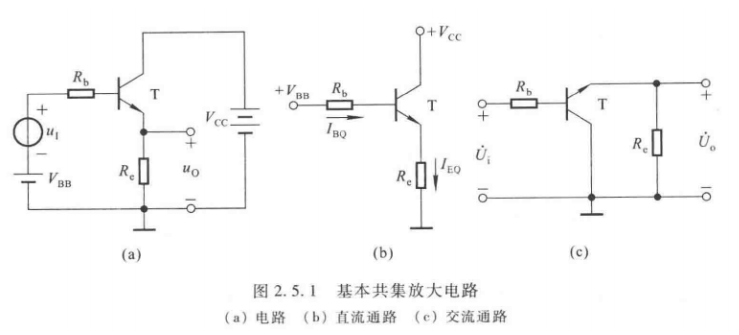

基本共集放大电路（射极输出器，B极输入，E极输出）

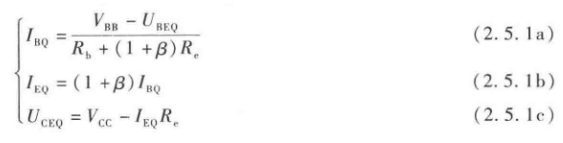

直流工作点：

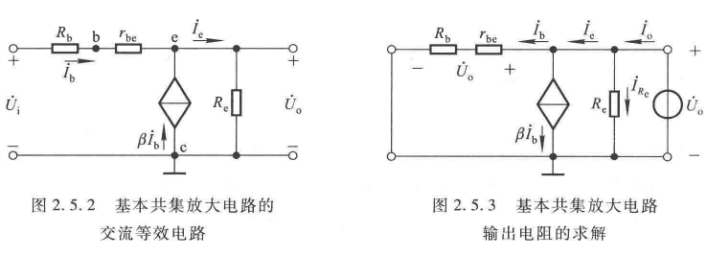

基本共集放大电路及交流小信号模型、计算

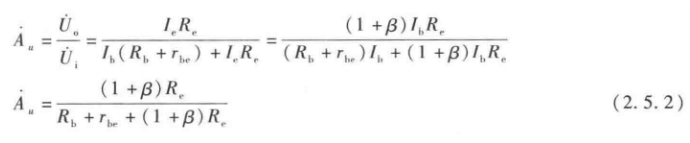

电压放大倍数：（0 < Au < 1 , 无电压放大能力，只能放大电流信号）

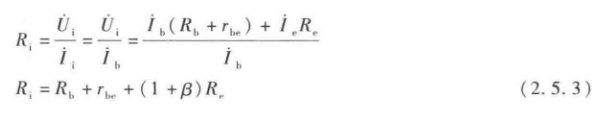

输入电阻：（发射极电阻Re等效到输入端后，使输入电阻变得很大）

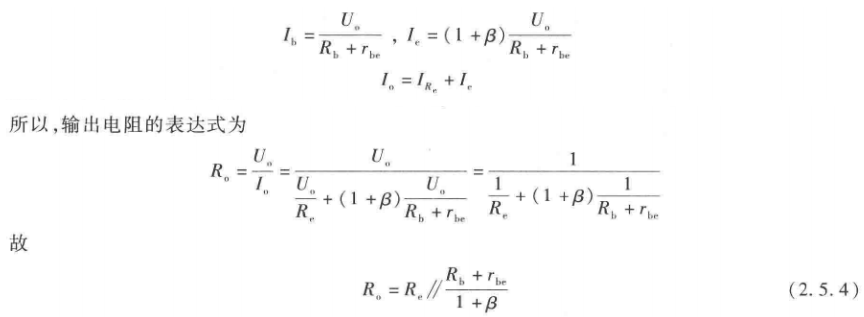

输出电阻：（输出电阻很小）
特点：
共集放大电路因为0 < Au < 1，所以只能放大电流不能放大电压，（因为IE远远大于IB，所以有电流
放大能力）；输入电阻大，输出电阻小，具有电压跟随的特点，常用于电压跟随器或电压放大电路的
输入及和输出级。

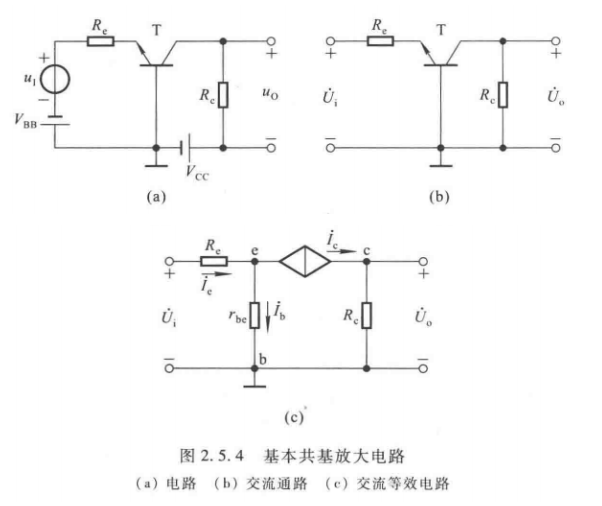

基本共基放大电路（E极输入，C极输出）

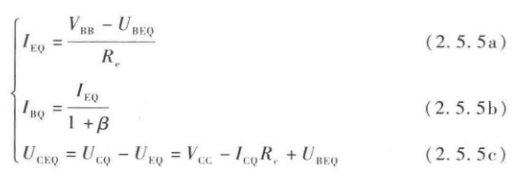

直流工作点：
电压放大倍数、输入电阻、输出电阻：
特点：
共基放大电路因为输入在E极，输出在C极，又因IE≈IC，所以没有电流放大能力，只有电压放大能力，即
具有电流跟随的特点；输入电阻小，电压放大倍数、输出电阻与共射电路相当，高频特性好；输入与输出是同
相的关系，属同相放大。

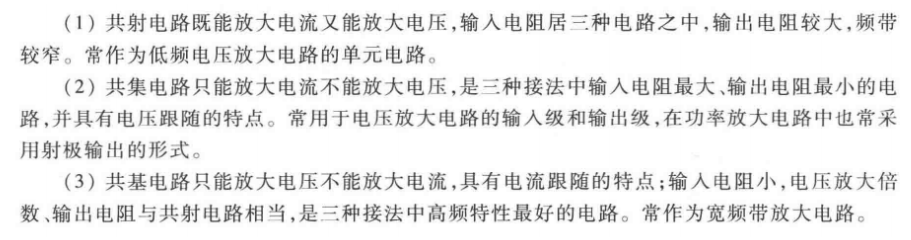

三种接法的比较

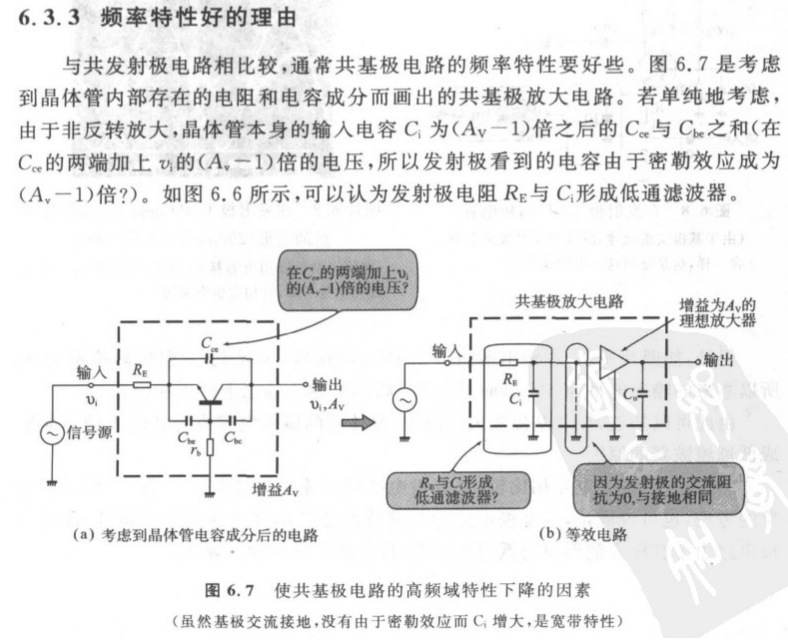

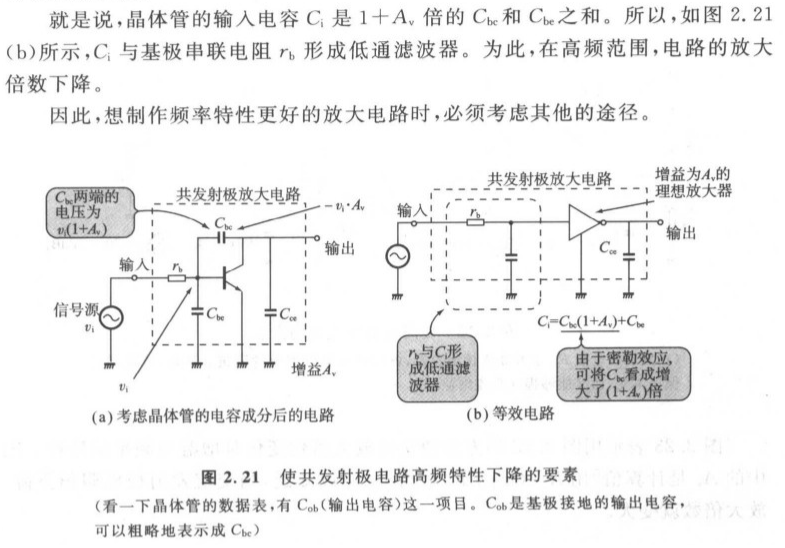

为什么共射电路频带窄,共基电路频带宽？
基本共射放大电路：
基本共基放大电路：
