因为项目需要，今天学着使用的一下频谱分析仪，项目属于物联网类型，通信方式是使用的当前市面上比较火的Lora技术（当前市面上常用的两种低功耗远距离通信方案是LORA和NB-LOT）。本次使用频谱分析仪用来测量设计的板子用Lora发送无线数据时候的一些相关参数，主要测试天线发送数据时候的发射功率（单位：DB）。在这里对仪器的基本使用做一个记录，以为备忘。
一、频谱分析仪的使用入门

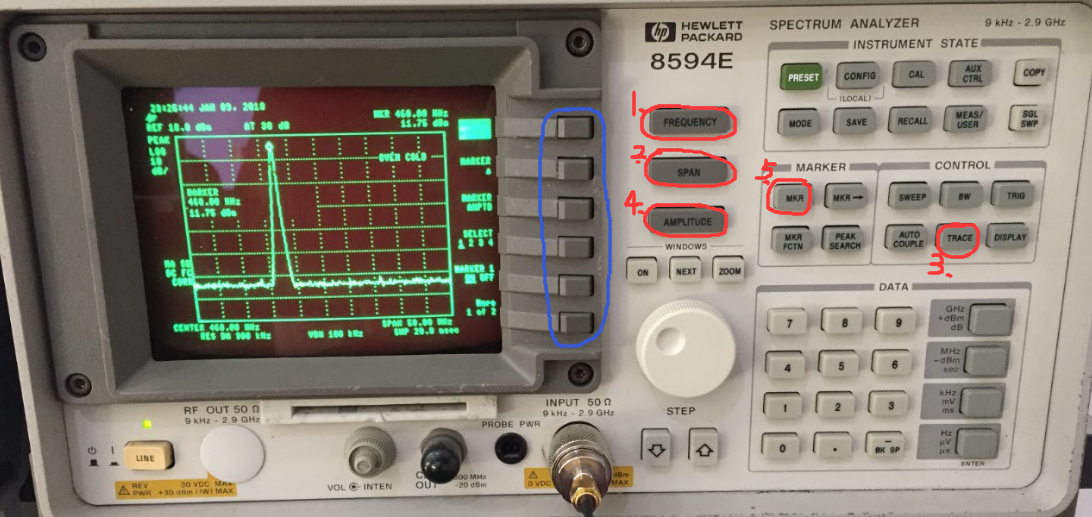

如下图为所使用的频谱分析仪面板外观：
为了测量天线的发射功率，可按照图中红色标识的步骤进行。步骤与具体含义如下：
- 1、Frequency：设置频率，按下该按键后，可在数字键盘输入需要的频率，数字键盘右边一列为单位
- 2、Span：设置显示屏显示频率宽度，可根据需要设置，本次设置的50MHz
- 3、Trace：该按键选择保留显示屏数据的方式，按下该案件后，可在蓝色圈中选择方式（类似于示波器中的“触发方式”），由上往下第二个按钮Max Hold表示保留最大发射功率
- 4、Amplitude：调节频谱分析仪的参考电平和衰减比，按下该按键后旋转白色的大旋钮可以进行调节，作用是将频谱图调整到合适的位置，不至于飞出屏幕。
- 5、Mark（MAK）：调出标记点，此时旋转旋钮可以查看频谱图中任意一点的相关数据。
二、信号相关名词解释
1、发射功率：
发射功率就是所使用的设备（手机、对讲机、其他嵌入式设备等）所发射出来给基地台的信号强度。
无线电发射机输出的射频信号，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁 波到达接收地点后，由天线接收下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。 因此在无线网络的工程中，计算发射装置的发射功率与天线的辐射能力非常重要。
无线电波的发射功率是指在给定频段范围内的能量，通常有两种衡量 或测量标准：
1、功率（W）：相对1 瓦（Watts）的线性水准。例如,WiFi 无线网卡的发射功率通常为0.036W ，或 者说36mW。
2、增益（dBm）：相对1 毫瓦（milliwatt）的比例水准。例如,WiFi 无线网卡的发射增益为15.56dBm。
2、增益：
（1）dBm：绝对功率
eg1：1mW发射功率用dBm表示：发射功率为：10lg（功率值/1mW） = 10lg（1mW/1mW） = 0dBm
eg2：2mW发射功率用dBm表示：发射功率为：10lg（功率值/1mW） = 10lg（2mW/1mW） = 10lg2 = 3dBm
（2）dB：相对功率
dB是一个表征相对值的值，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：
eg1、甲的功率是乙的功率的2倍，则用公式计算为：10lg(甲功率/乙功率) = 10lg2 = 3dB，描述为甲比乙功率大了3dB。
3、信噪比（SNR）：
4、Rssi：
RSSI： Received Signal Strength Indication接收的信号强度指示，无线发送层的可选部分，用来判定链接质量，以及是否增大广播发送强度
