# 硬件芯片422引脚连接方式
前言
最近调试串口转422程序，便买了一个“多功能5和1的转换器“，如下图所示，但是调试的时候，没怎么看线序，改线后忘记如何连接，只能重新查找资料，为例方便更多人也方便自己记录参考。
参考连接
个人觉的写言简意赅的，美中不足的地方就是看着费劲，所以优化了一下。
参考如下连接：https://blog.csdn.net/fzktongyong/article/details/86163206

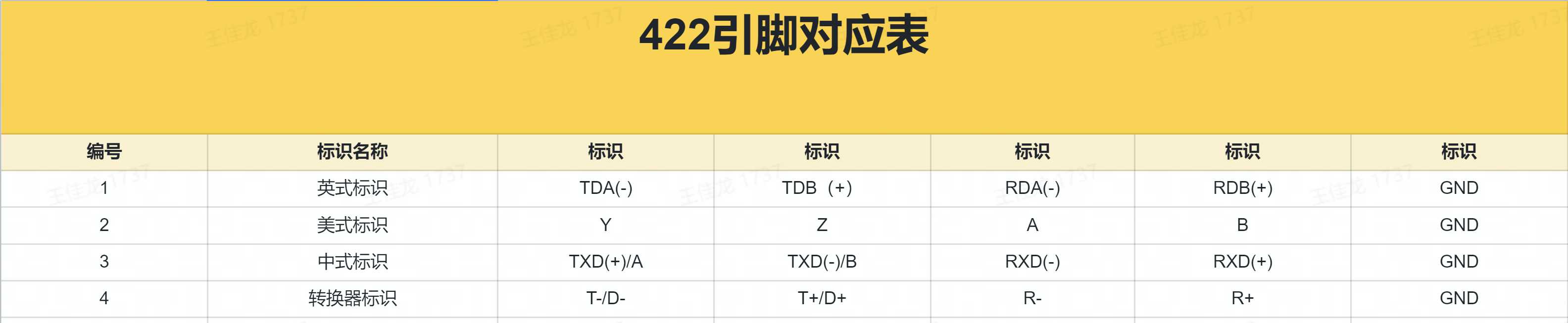

对应表
举例-正好拿手头的一款芯片链接举例

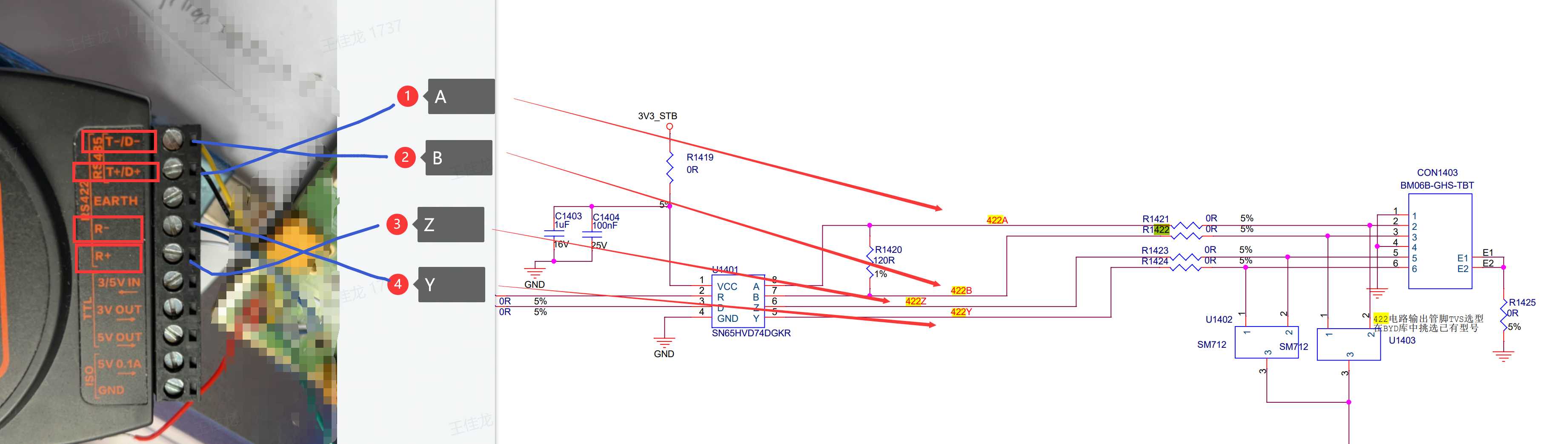

（1）如下图是原来图部分

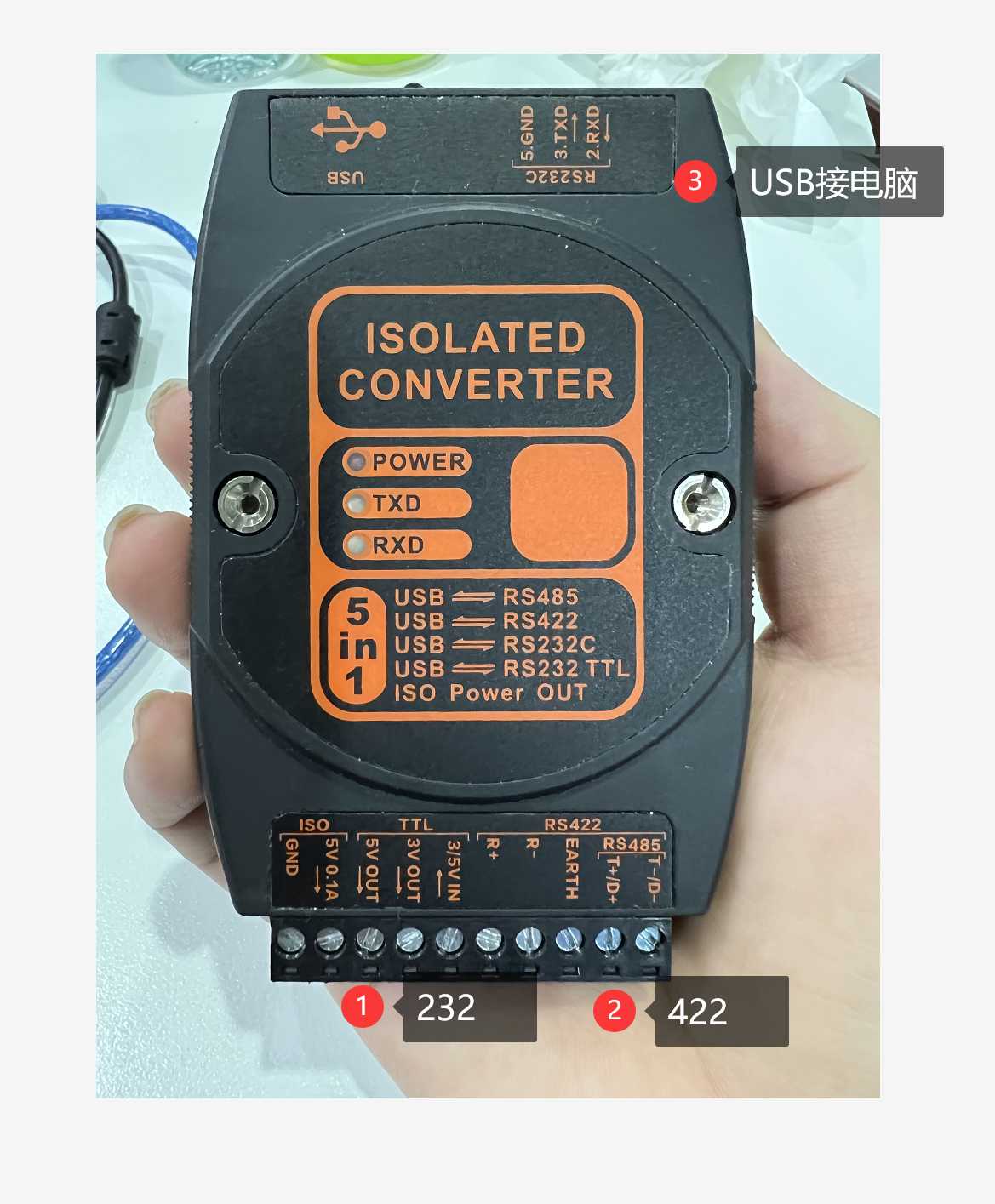

（2）自己手中的转换器如下图
#验证- 查手册

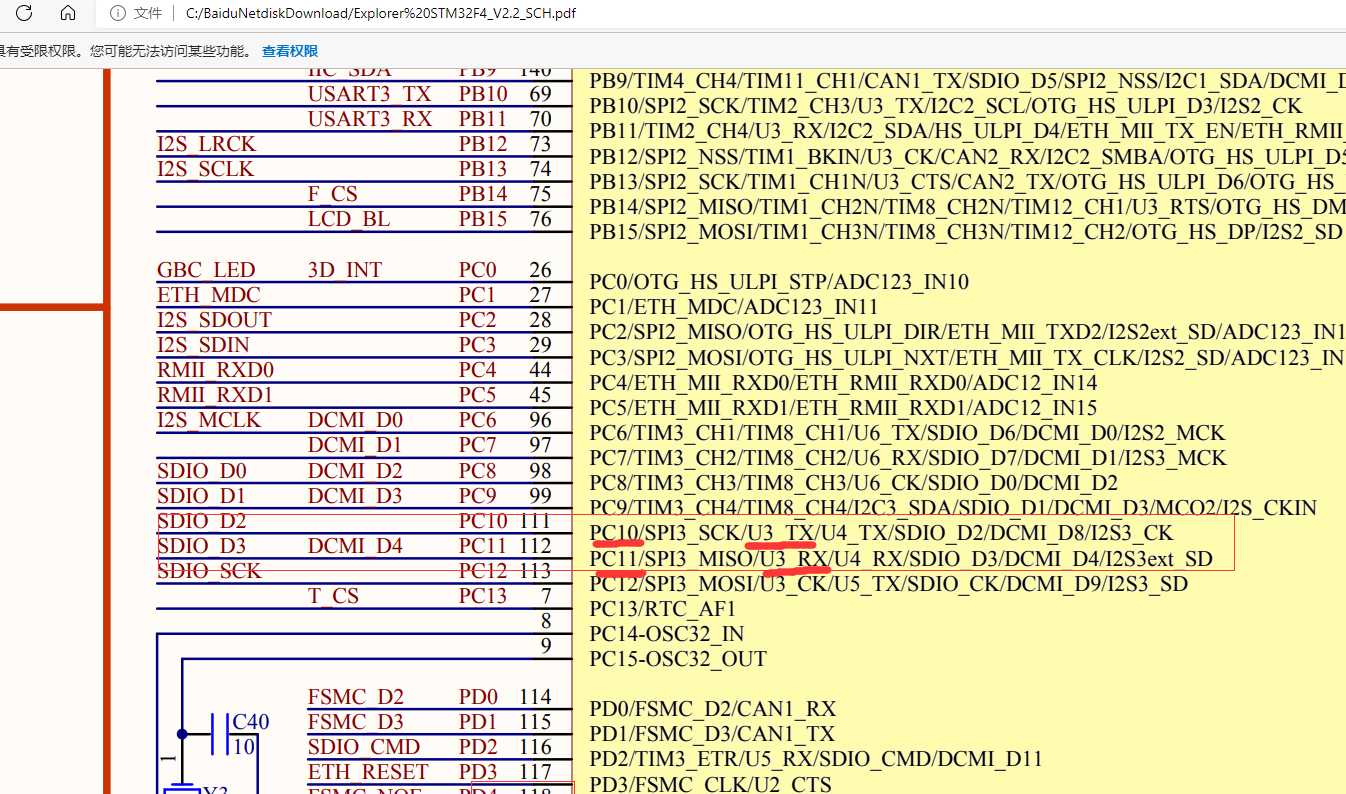

（1）STM32手册或者芯片图，不同系列有所差异，但是引脚大体相同，如图以下来着正点原子F4原理图“Explorer STM32F4_V2.2_SCH”文件。

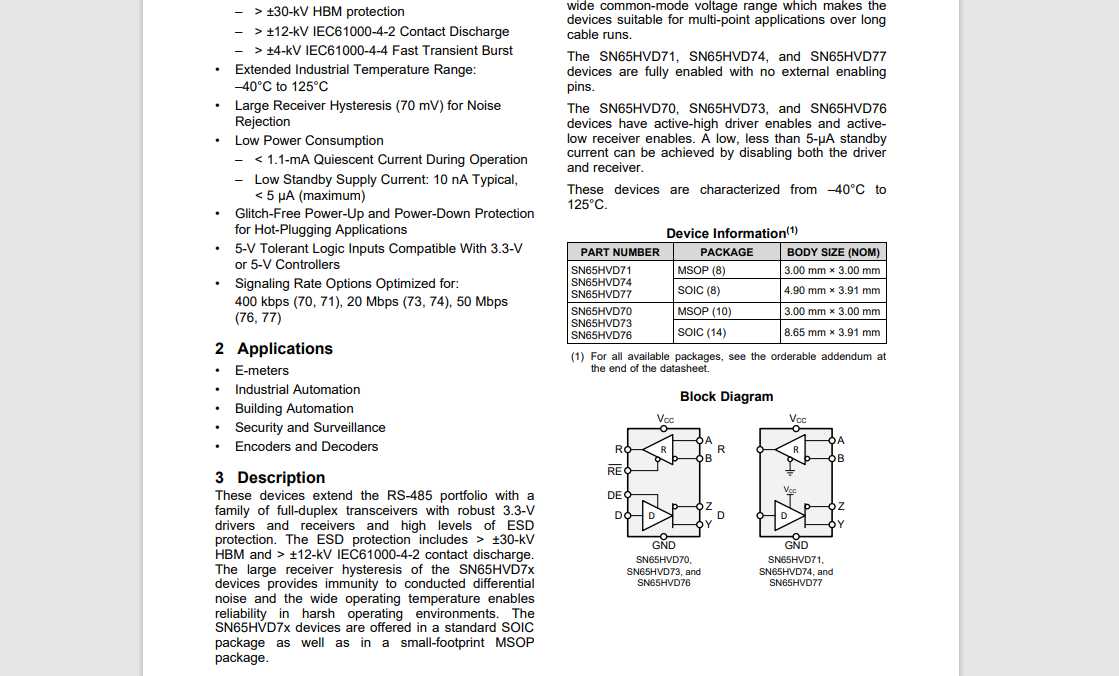

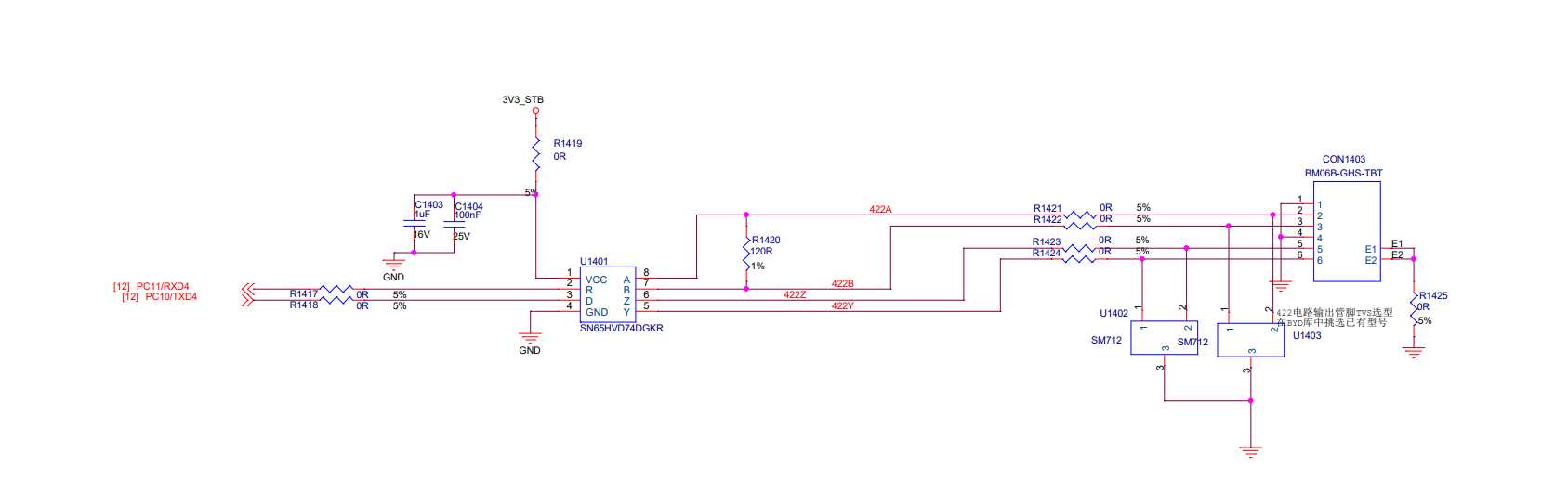

（2）SN65HVD74DGKR芯片手册，发现并不是所以地方都有，想在CSDN找来着，但是没有，推荐一个网站。
找数据手册在如下网址查找

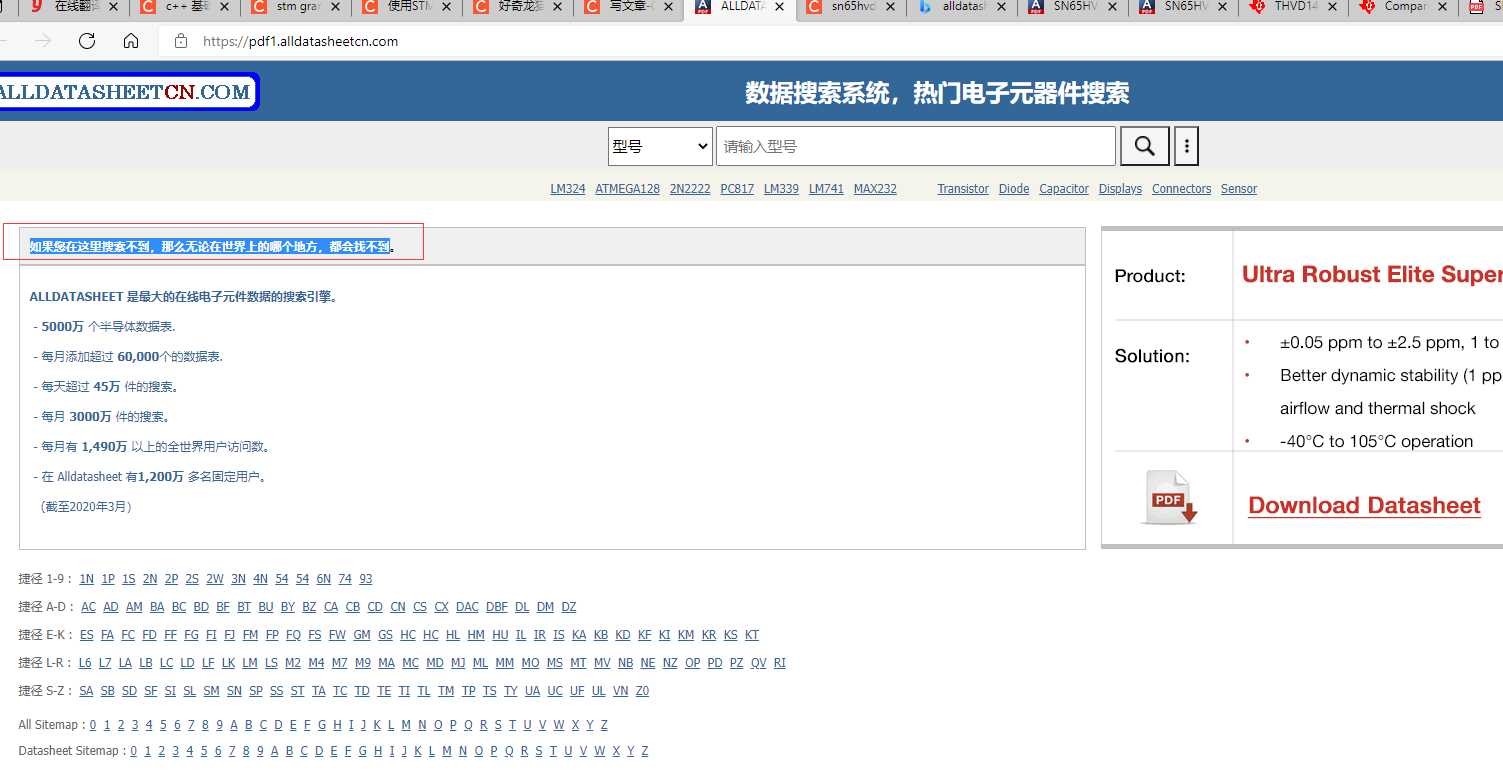

芯片手册查找网站**（一个非常好的网站）**链接：https://pdf1.alldatasheetcn.com/
手册上内容如下，

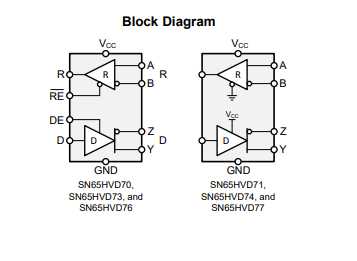

其中重点关注，可以看到这款芯片下有不同系列的芯片型号
同一系列下具体不同型号略微有差别，现在我举例这款芯片是上图右边这款，没有RE和DE这里两引脚，后来想到正点原子用的就是类似上图左边这种，这样做的意义是可以只出两根线，半双工，RE和DE接在一个控制引脚上。如下示意图，灵魂画手（23333）。
补充：具体连接操作说明
后来自已又用到了422进行测试，遇到了一个问题，发现422不能通信了，查了两天才发现，自己线接错了，因为之前使用一直没有跟换过线，只是换了使用的板子板子，发现不通信了，于是仔细测试后，发现线序不对。
一般使用串口时，应该RX连接TX,TX连接RX，422也存在这样的情况。
Y和Z是发送
A和B是接收

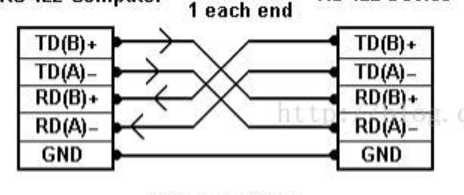

以下补充连线细节
验证

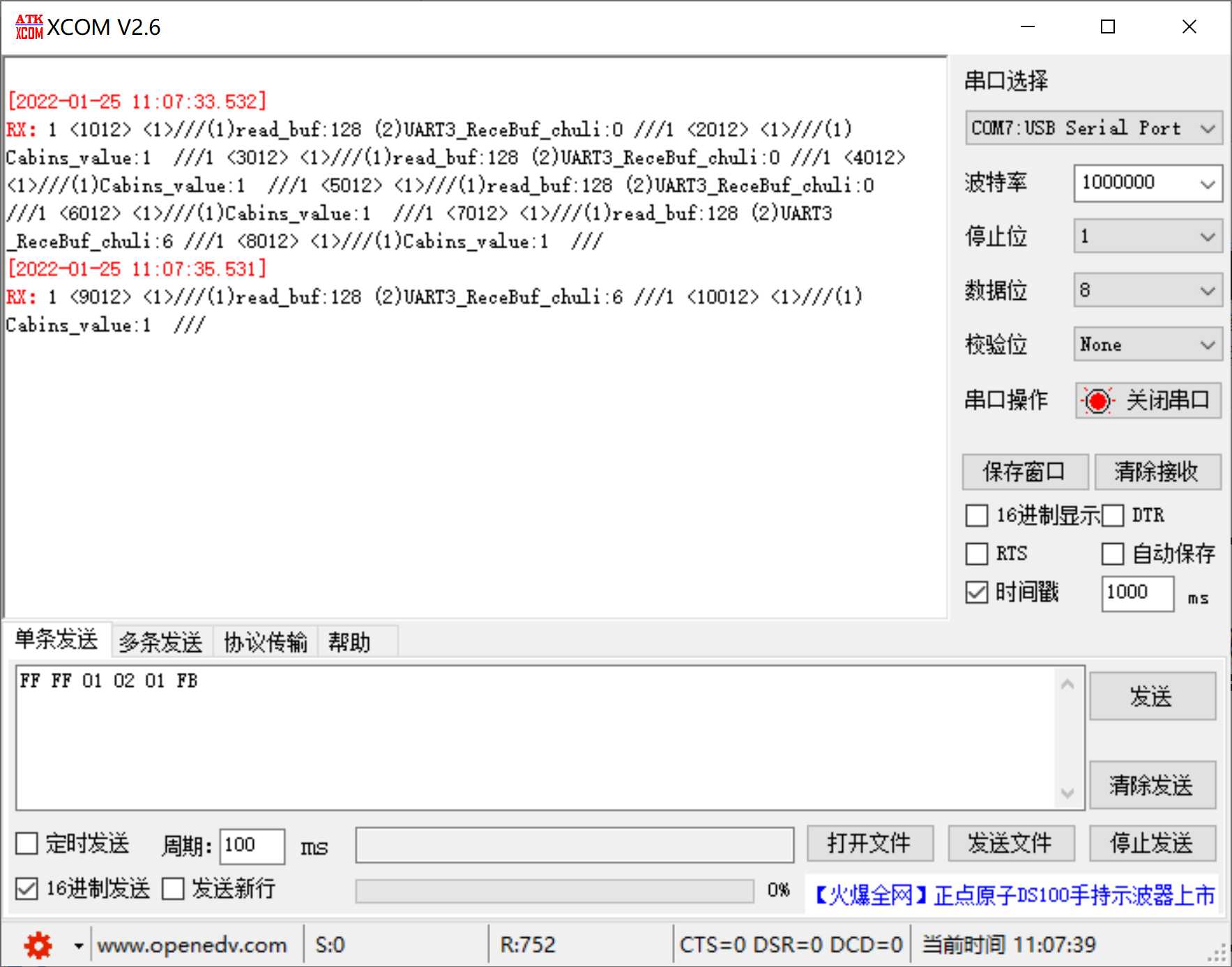

通过串口软件看看是否能读到单片机发来的消息，如下，是由数据发过来的。
