我们在使用ic2总线时,常常因为3.3v单片机与5v外围器件之间电压不匹配而需要进行电平转换,特将次转换电路记录一下,防止以后寻找时麻烦,同时此电路可以应用于大多数电平转换电路,如3.3V转12V也同样可以使用

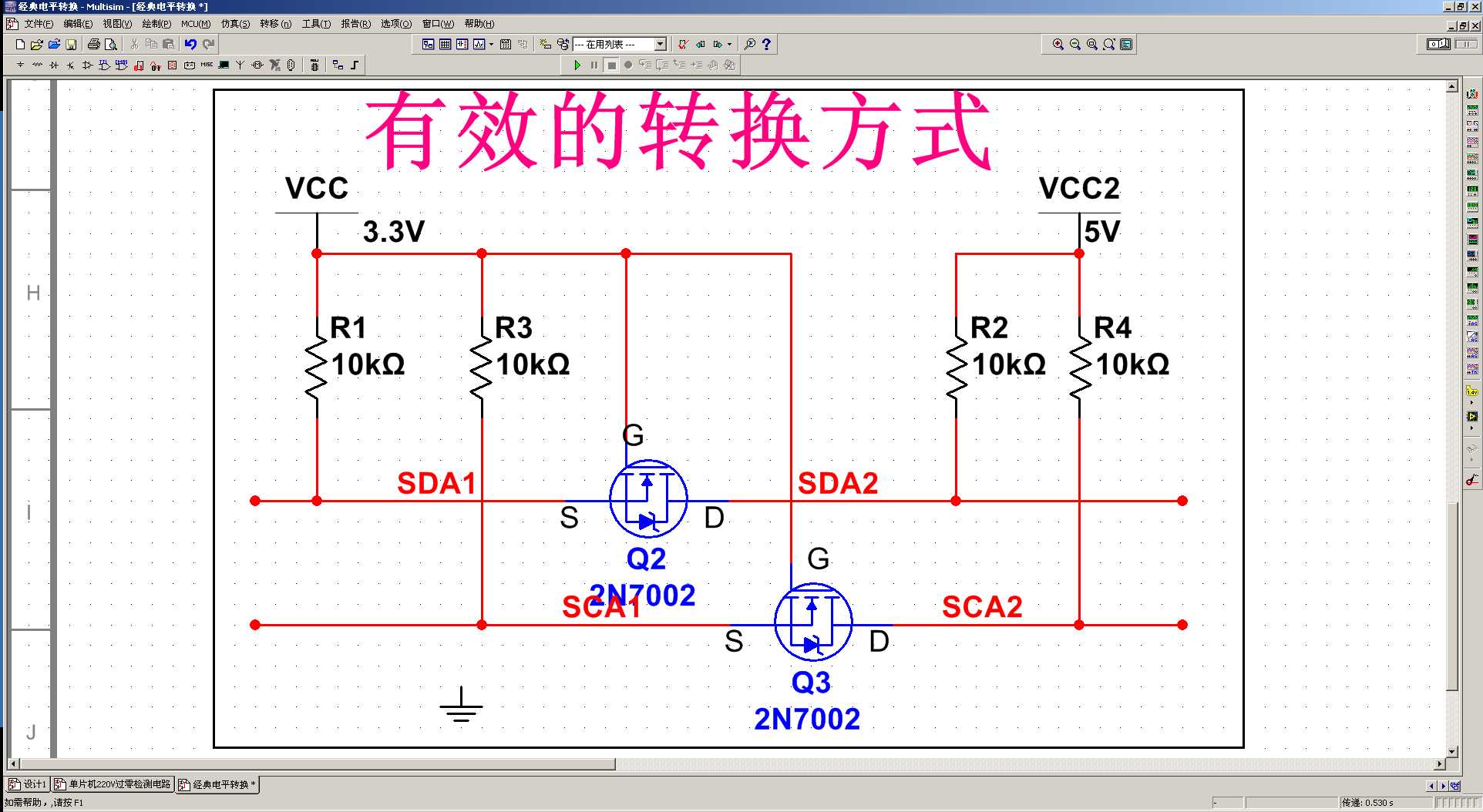

电路原理如下
在这里插入图片描述

原理分析

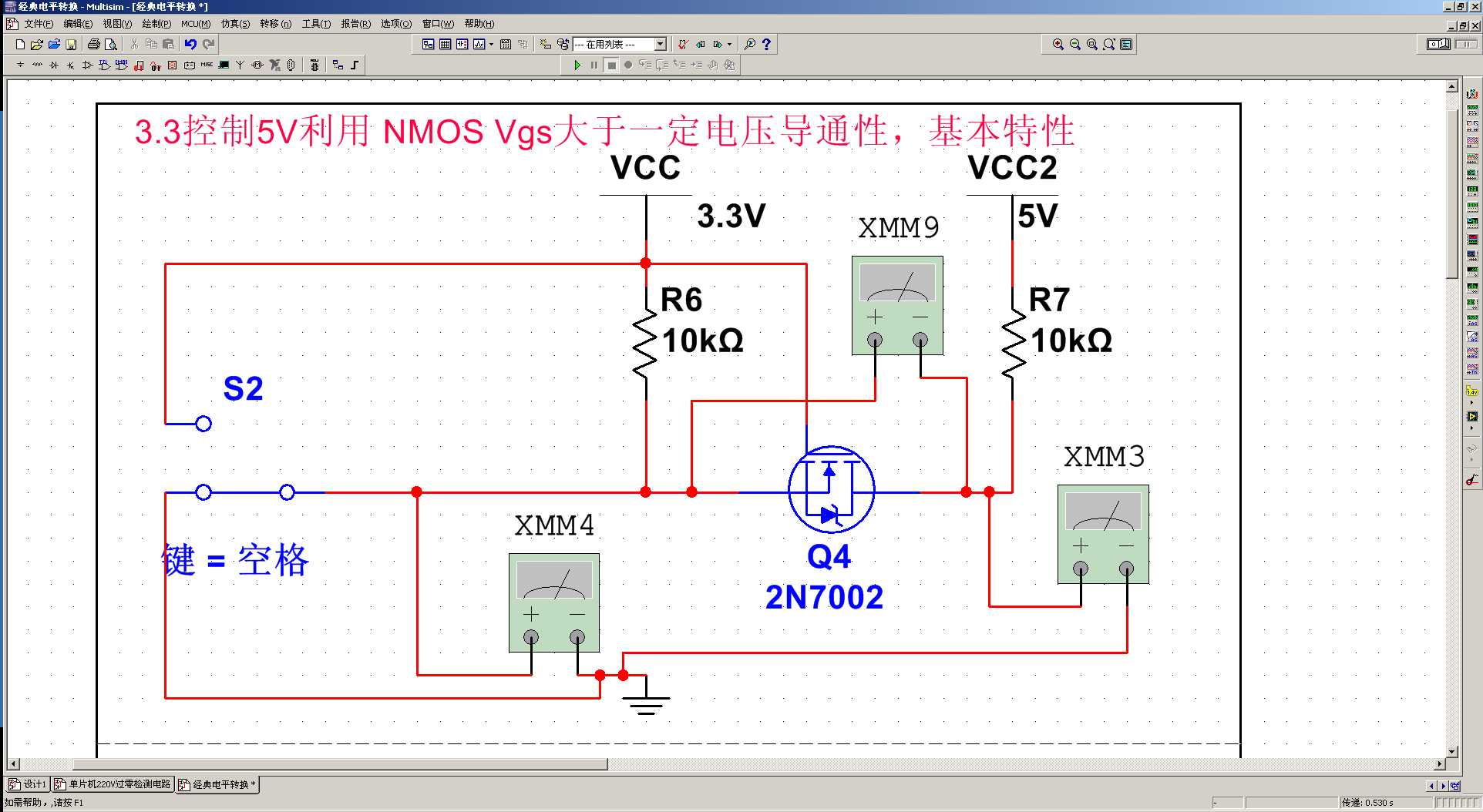

3.3V控制5V
在这里插入图片描述

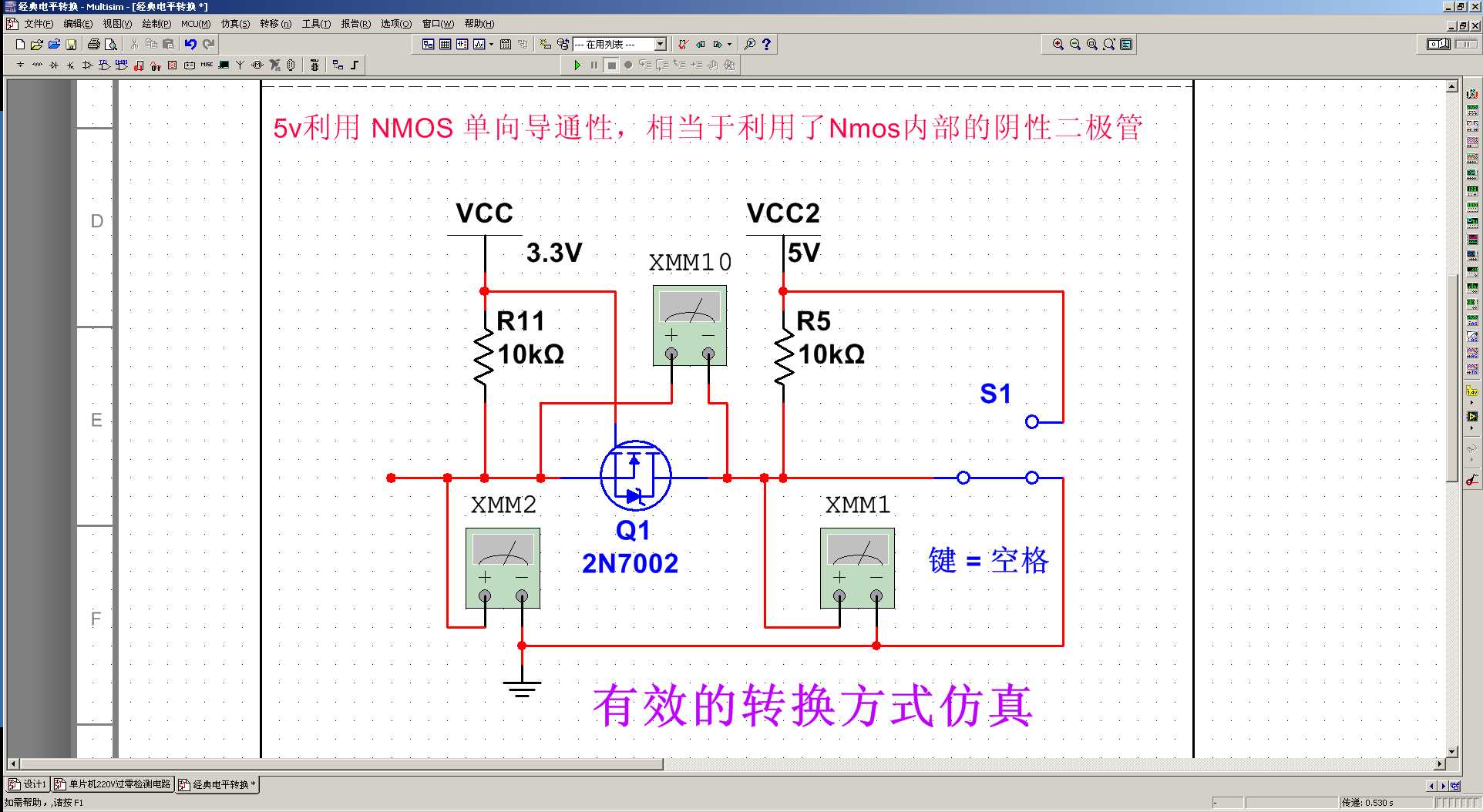

5V控制3.3V

在这里插入图片描述

也可以用在3.3v单片机输出5v的TTL电平,时进行应用。 可以使用BSS123代替2N7002
特此记录,
anlog
2020年4月2日
