一. 背景
现在很多项目流程上比较复杂，业务上不复杂，对于这种项目，引入流程引擎会比较合适，流程有流程引擎去做管理，让设计更合理，开发更简单。市面上有很多款流程引擎，本人选用了使用率比较广的流程引擎activiti。
activiti现在最高版本已经到7，springboot最高版本是6，由于网络上5.22版本资料最多，所以选用了5.22版本作为项目集成。
二. activiti自带表介绍

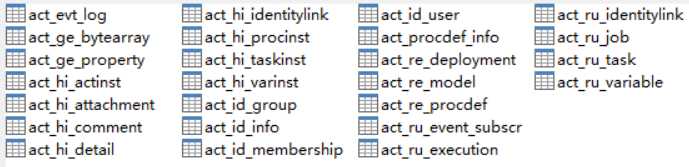

不同版本的activiti自带表是不一样的，其实我们也不用去关心不同版本的activiti需要那些表，只要配置好数据源，系统启动的时候，会去检查数据库是否包含这些数据库表，如果没有会自动去创建这些表。下面先介绍简单介绍一下，这些表的含义。
表含义介绍博客（引用）：https://blog.csdn.net/jack_eusong/article/details/79411053
表关系图介博客（引用）：https://blog.csdn.net/claram/article/details/73277358
表前缀说明
ACT_RE RE表示Repository资源库，保存流程定义，模型等设计阶段的数据。
ACT_RU RU表示Runtime运行时，保存流程实例，任务，变量等运行阶段的数据。
ACT_HI 表示History历史，保存历史实例，历史任务等流程历史数据。
ACT_ID ID表示Identity身份，保存用户，群组，关系等组织机构相关数据（Activiti中的组织机构过于简单，仅用于演示。） 。
ACT_GE GE表示General通用，属于一些通用配置。
其他 ACT_EVT_LOG和ACT_PROCDEF_INFO没有按照规则来，两者分别属于HI和RE。
PDM模型

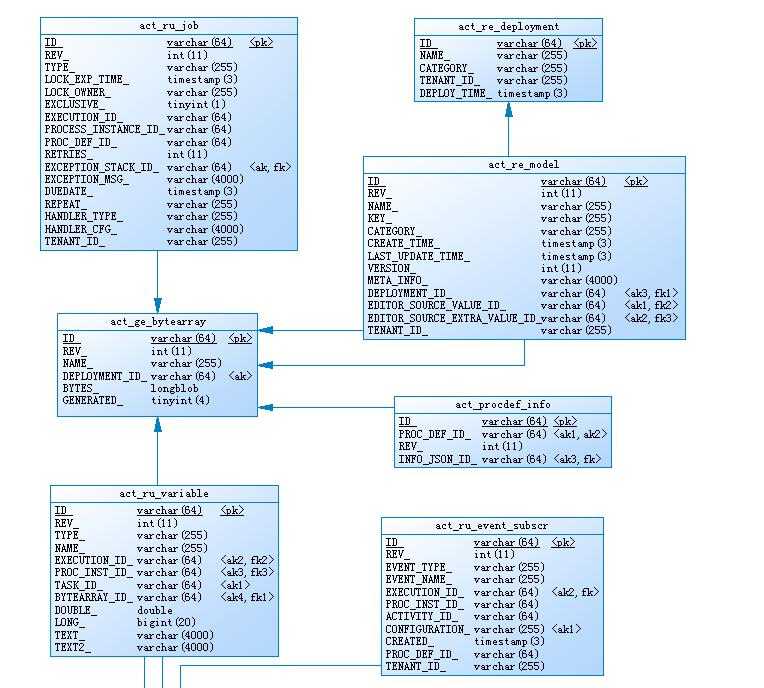

流程表

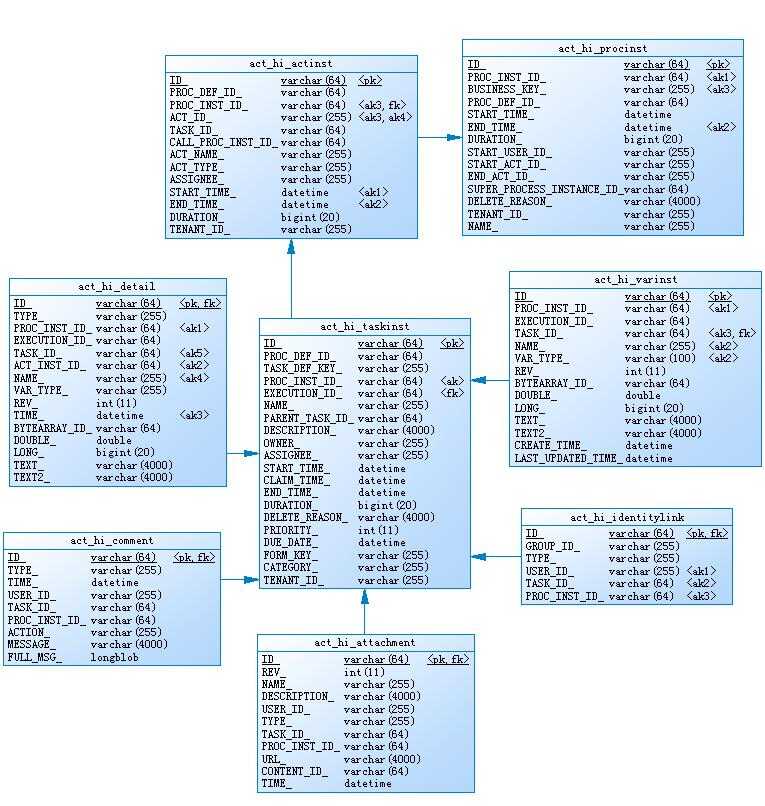

历史数据表

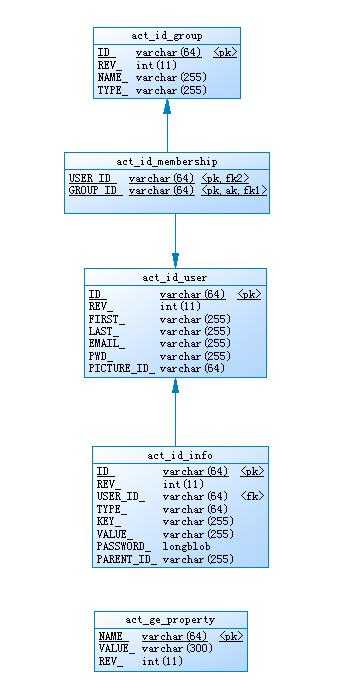

用户表、组表
日志表：
1. act_evt_log 存储事件处理日志，方便管理员跟踪处理。
通用数据表
2. act_ge_bytearray 二进制数据表，一些文件存在这个表。
3. act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录
历史数据表
4. act_hi_actinst 历史节点表
5. act_hi_attachment 历史附件表
6. act_hi_comment 历史意见表
7. act_hi_detail 历史详情表，提供历史变量的查询
8. act_hi_identitylink 历史流程人员表
9. act_hi_procinst 历史流程实例表
10.act_hi_taskinst 历史任务实例表
11.act_hi_varinst 历史变量表
用户组织表
12.act_id_group 用户组信息表
13.act_id_info 用户扩展信息表
14.act_id_membership 用户与用户组对应信息表
15.act_id_user 用户信息表
资源流程规则表
16.act_procdef_info 流程定义信息
17.act_re_deployment 部署信息表
18.act_re_model 流程设计模型部署表
19.act_re_procdef 流程定义数据表
运行时数据库表
20.act_ru_event_subscr 监听表
21.act_ru_execution 运行时流程执行实例表
22.act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息
23.act_ru_job 运行时定时任务数据表
24.act_ru_task 运行时任务节点表
25.act_ru_variable 运行时流程变量数据表
三. activiti与springboot集成
项目通过maven构建，所以去要引入activiti相关jar。
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring-boot-starter-basic</artifactId>
<version>5.22</version>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-jdbc</artifactId>
</dependency>
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
</dependency>在定义activiti配置
@Component
public class ActivitiConfig implements ProcessEngineConfigurationConfigurer {
@Override
public void configure(SpringProcessEngineConfiguration processEngineConfiguration) {
processEngineConfiguration.setActivityFontName("宋体");
processEngineConfiguration.setLabelFontName("宋体");
processEngineConfiguration.setAnnotationFontName("宋体");
processEngineConfiguration.setDbIdentityUsed(false);
processEngineConfiguration.setDatabaseSchemaUpdate("true");
}
}processEngineConfiguration.setDbIdentityUsed(false);
这段代码表示是否使用activiti自带用户组织表，如果是，这里为true，如果不是，这里为false。由于本项目使用了视图的方式代替了原有的用户组织表，所以这里设置为false，这样启动就不用去检查用户组织表是否存在。
processEngineConfiguration.setDatabaseSchemaUpdate(“true”);
这段代码表示启动的时候是否去创建表，如果第一次启动这里必须设置为true
然后再springboot全局配置文件application.yml 配置，表示关闭验证自动部署，不关闭每次启动都会去部署resources/processes文件夹下面的所有资源文件
spring:
activiti:
check-process-definitions: false以上就是springboot和activiti的集成了，启动springboot后，activiti也会相应的运行起来。
四. activiti画图工具的集成

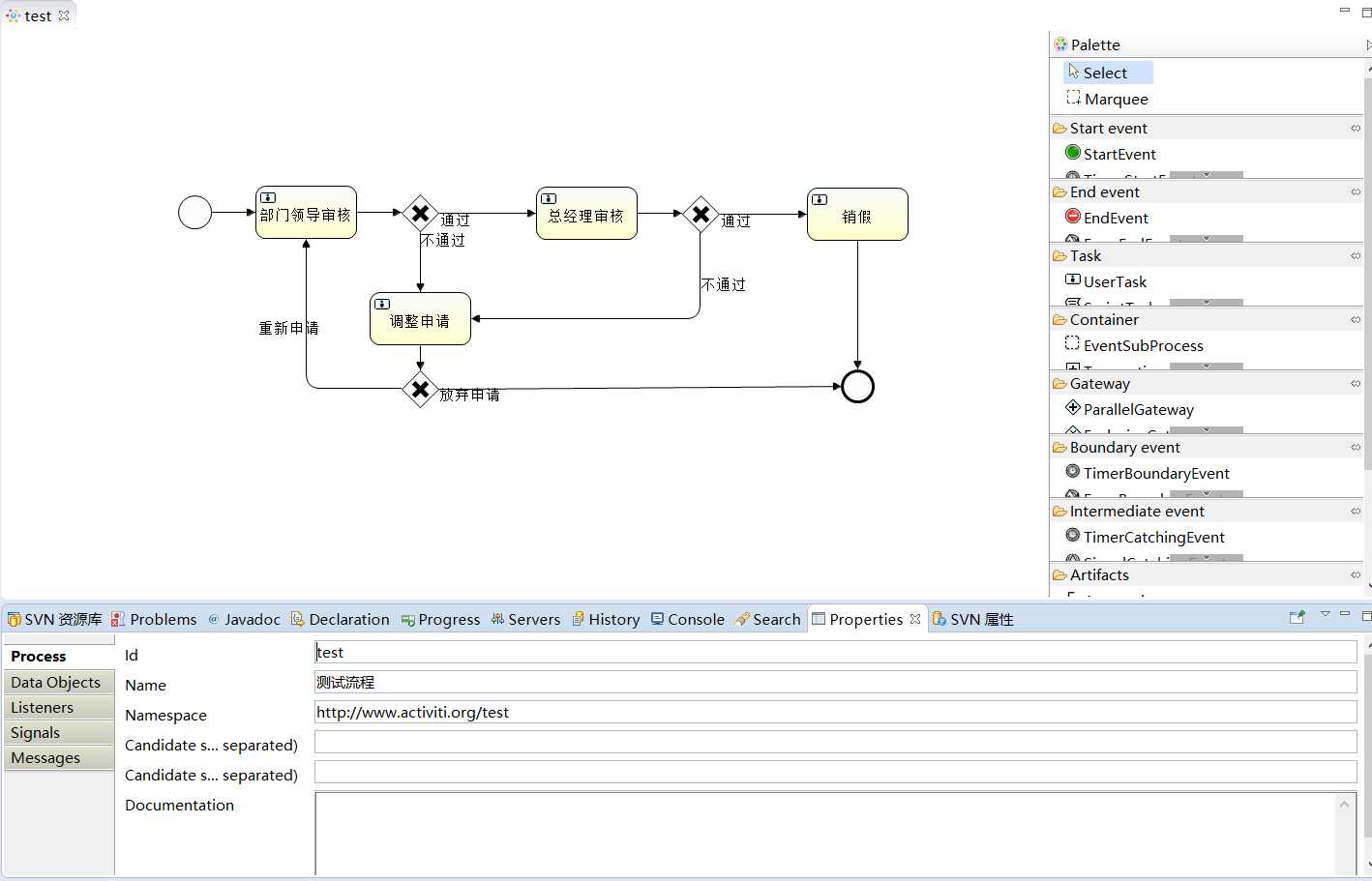

1. 可以在eclipse中集成Activiti Designer插件，然后可以进行画图
/*************************************************************************************************************************/
一、在线安装
从《Activiti实战》了解到可以通过如下方式安装
打开Eclipse -> Help -> Install New SoftWare-> Add

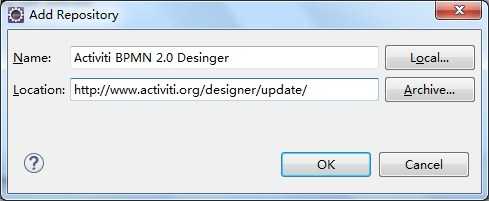

然后按照如下对话框输入：
http://www.activiti.org/designer/update/
后续下一步下一步即可，可能是我的网络状况不好，后续在从Activiti官网下载组件的时候总是提示失败，试了好几次都不行，所以就考虑是不是可以通过离线的方式来安装插件。
二、离线安装
由于上述在线安装方式不可行，所以开始寻找离线方式。百度一下，这种方式是可行的，只要实现下载好对应的离线包，可以是jar或者zip格式的。然后发现

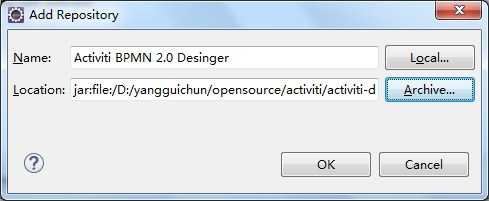

http://www.activiti.org/designer/archived/ 内有各个版本的离线包下载，于是下载了5.18版本的离线包，然后还是在上述对话框中，只是不再输入url，而是改为选择已经下来的zip离线包，如下：
然后下一步下一步安装即可。

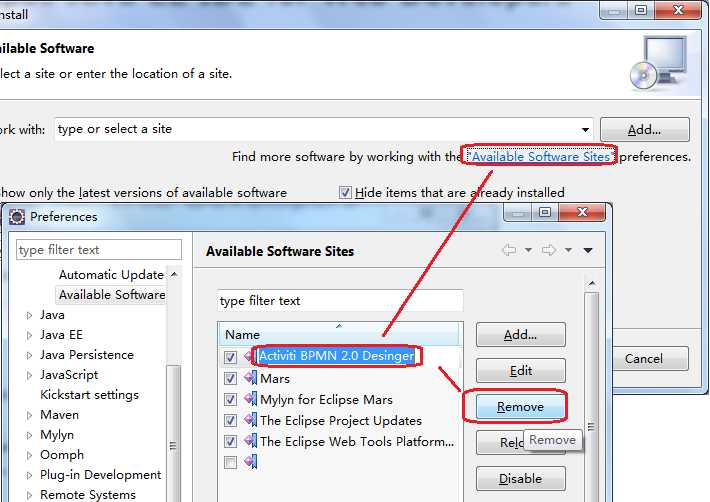

这里有一个问题需要注意，由于我在第一步中已经使用在线的方式安装过，所以即使我这里选择了离线包，后续安装的时候eclipse还是会尝试从网络上去下载，所以需要在Install New SoftWare 对话框中选择 “Avaible Software Suits”，在弹出的对话框中选中刚才http路径的那个资源，把他删了，然后再来使用离线方式安装，此时才会真正使用离线安装包。
/*************************************************************************************************************************/
星号内是引用插件安装博客（引用）：https://www.cnblogs.com/strinkbug/p/4876819.html
2. 可以引入官方的画图工具，然后进行画图
官方的画图工具集成博客（引用）：http://jmysql.com/activiti/126.html
由于引用博客经常会打不开，博主自己简单写了一个
activiti5.22 springboot 集成画图官方工具

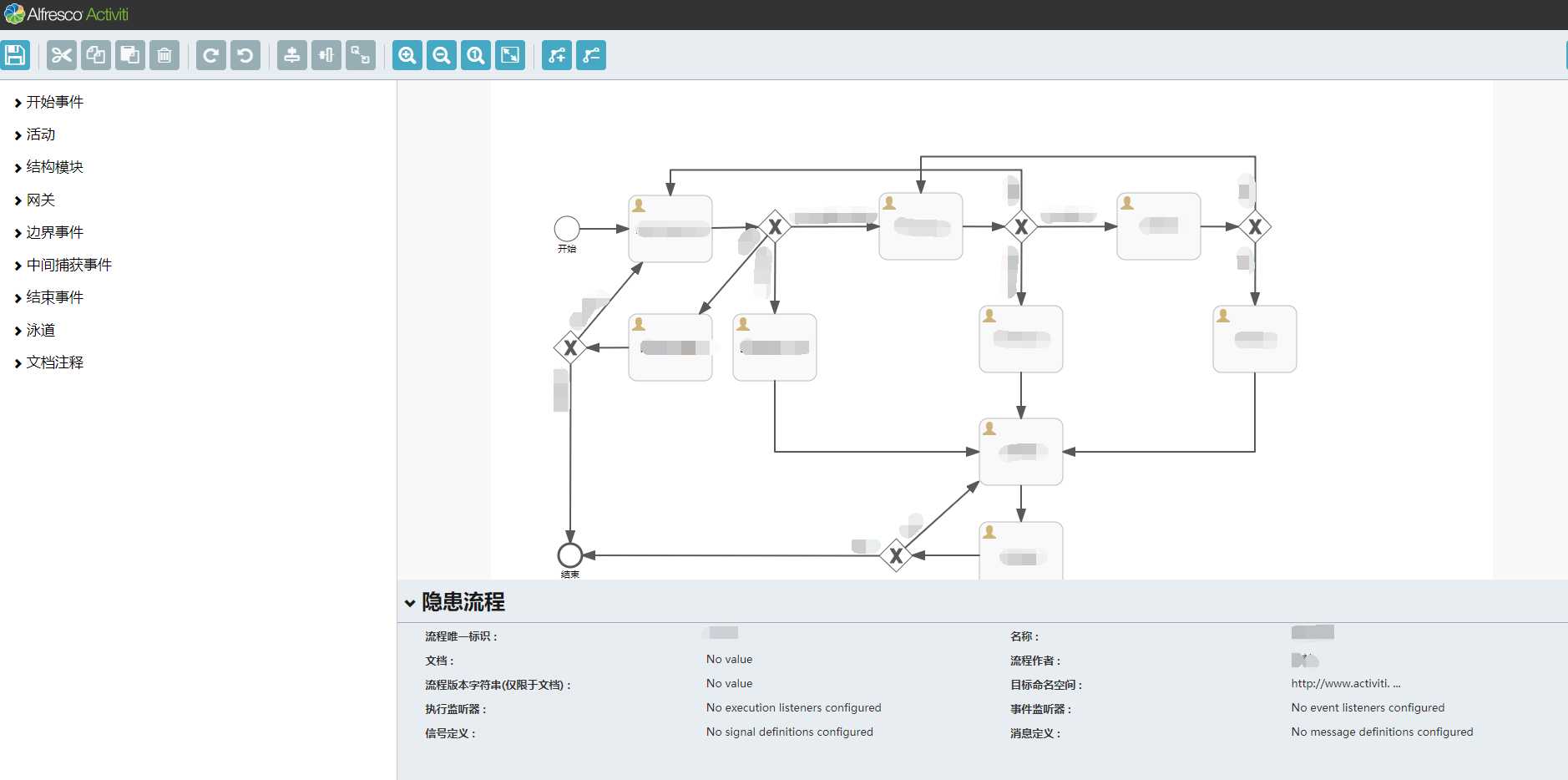

个人建议引入官方画图工具，这样画图信息是存在activiti自有表中，如果要发布也是比较简单的，直接点击发布即可。

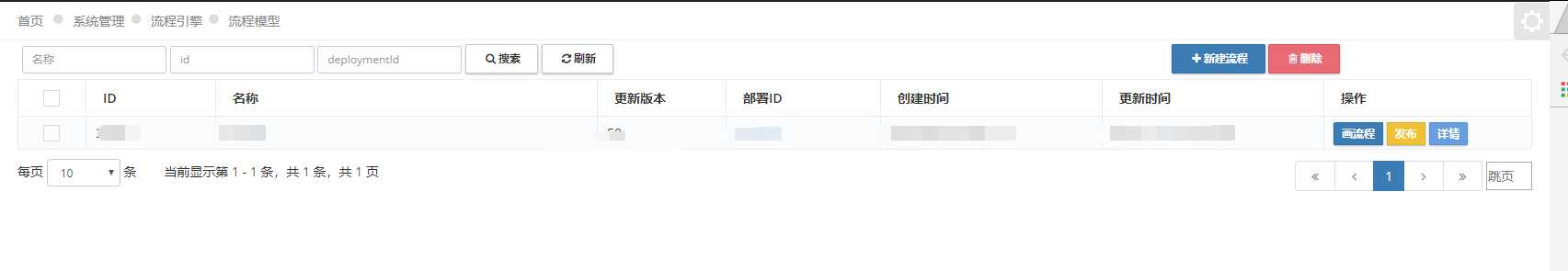

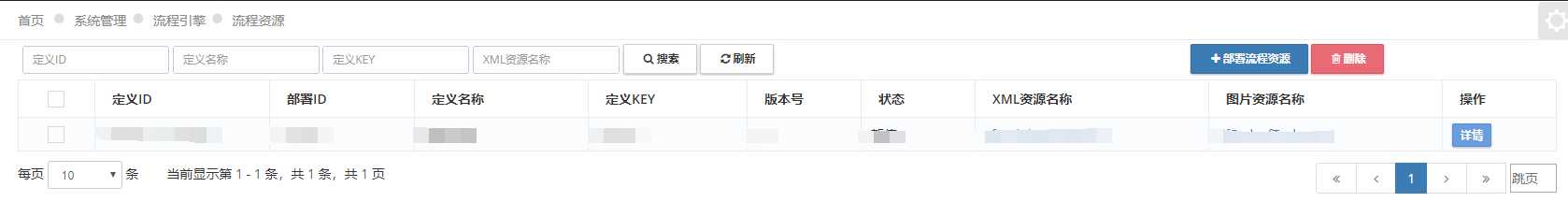

点击发布过，会在流程资源中出现相应的资源信息

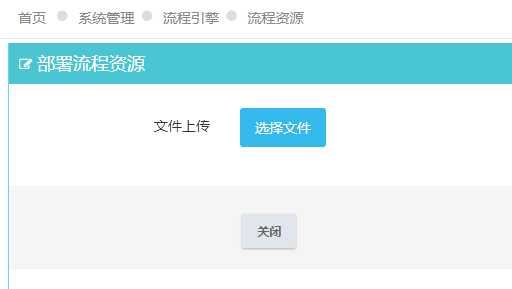

如果在其他途径画的图，比如eclipse，可以把相应的资源文件直接导入即可
五. 官方画图工具的集成
上面给出了官方画图工具集成的博客，这里有几个地方需要注意的，如果权限组件没有集成spring-security，需要排除相关引用
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-modeler</artifactId>
<version>5.22</version>
<exclusions>
<exclusion>
<groupId>org.springframework.security</groupId>
<artifactId>spring-security-config</artifactId>
</exclusion>
<exclusion>
<groupId>org.springframework.security</groupId>
<artifactId>spring-security-crypto</artifactId>
</exclusion>
<exclusion>
<groupId>org.springframework.security</groupId>
<artifactId>spring-security-web</artifactId>
</exclusion>
</exclusions>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-diagram-rest</artifactId>
<version>5.22</version>
<exclusions>
<exclusion>
<groupId>org.springframework.security</groupId>
<artifactId>spring-security-config</artifactId>
</exclusion>
<exclusion>
<groupId>org.springframework.security</groupId>
<artifactId>spring-security-crypto</artifactId>
</exclusion>
<exclusion>
<groupId>org.springframework.security</groupId>
<artifactId>spring-security-web</artifactId>
</exclusion>
</exclusions>
</dependency>且，springboot启动的时候，需要加上@SpringBootApplication(exclude = SecurityAutoConfiguration.class)
/**
* @author yuyi (1060771195@qq.com)
*/
@SpringBootApplication(exclude = SecurityAutoConfiguration.class)
@EnableAsync
@EnableTransactionManagement //启用事务
@ComponentScan(basePackages = "yui")
@EnableDubboConfig
public class ActivitiWebApplication {
public static void main(String[] args) {
ApplicationContext app = SpringApplication.run(ActivitiWebApplication.class, args);
SpringContextUtils.setApplicationContext(app);
}
}总结
流程引擎使用的时候会带来便利性，但是使用不当也会带来复杂度。
