八路抢答器电路设计方案四：一个简单的的八路抢答器电路

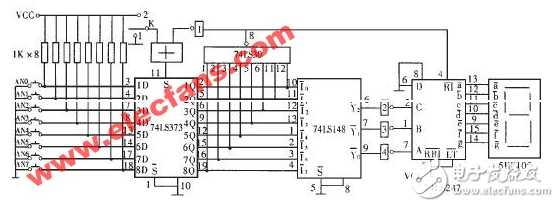

详细电路设计方案：八路抢答器电路图
八路抢答器电路设计方案五：基于74LS148和74LS297的八路抢答器
设计要求与内容
在许多比赛活动中，为了准确、公正、直观地判断出第一抢答者，通常设置一台抢答器，通过数显、灯光或音响等多种手段指示出第一抢答者。
(1)设计制作一个可容纳8组参赛的数字式抢答器，每组设置一个抢答按钮供抢答者使用。
(2)电路具有第一抢答信号的鉴别和锁存功能。在主持人系统发出抢答指令后，若参赛者按抢答开关，则该组指示灯亮并用组别显示电路显示出抢答者的组别，同时指示灯(发光二极管)亮。此时，电路应具备自锁存功能，使别组的抢答开关不起作用。
(3)若超时仍无人抢答，则报警指示灯熄灭。
抢答电路
此部分电路主要完成的功能是实现8路选手抢答并进行锁存，同时有相应发光二极管点亮和数码显示。
使用优先编码器 74LS148 和锁存器 74LS297 来完成。该电路主要完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号(显示电路采用七段数字数码显示管)；二是禁止其他选手按键，其按键操作无效。工作过程：开关S 置于“清除”端时，RS 触发器的 R、S 端均为0，4 个触发器输出置0，使74LS148 的优先编码工作标志端＝ 0，使之处于工作状态。当开关S 置于“开始”时，抢答器处于等待工作状态，当有选手将抢答按键按下时(如按下S5)，74LS148 的输出经RS 锁存后，CTR=1，RBO =1， 七段显示电路74LS48 处于工作状态，4Q3Q2Q=101，经译码显示为“5”。此外，CTR ＝1，使74LS148 优先编码工作标志端＝１，处于禁止状态，封锁其他按键的输入。当按键松开即按下时，74LS148 的 此时由于仍为CTR＝1，使优先编码工作标志端＝1， 5 所以74LS148 仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性。只要有一组选手先按下抢答器，就会将编码器锁死，不再对其他组进行编码。通过74LS48译码器使抢答组别数字显示0-7。如有再次抢答需由主持人将S 开关重新置“清除”然后再进行下一轮抢答。

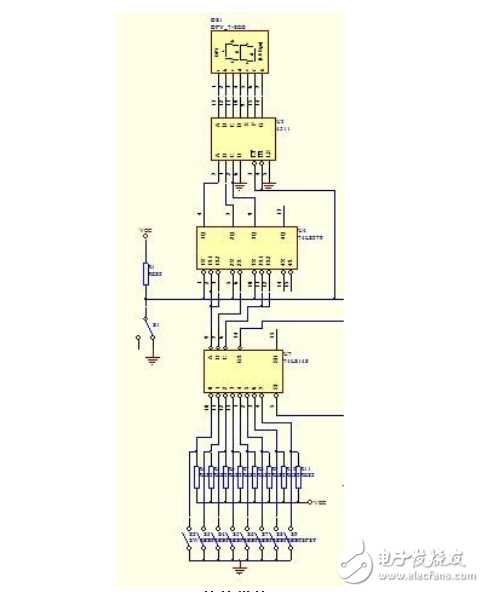

原理图如下：
倒计时及报警电路

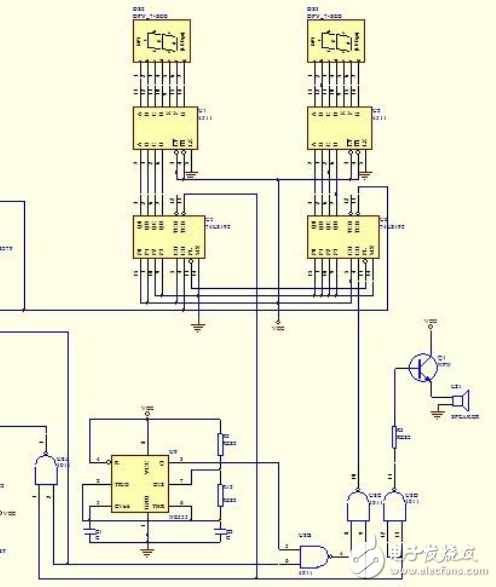

原理图如下：
该部分主要由555 定时器秒脉冲产生电路、十进制同步加减计数器74LS192 减法计数电路、74LS48 译码电路和 2 个 7 段数码管即相关电路组成。完成的功能是当主持人按下开始抢答按钮后，进行30s倒计时，到0s时倒计时指示灯亮。当有人抢答时，计时停止。两块74LS192 实现减法计数，通过译码电路 74LS48 显示到数码管上，其时钟信号由时钟产生电路提供。74LS192 的预置数控制端实现预置数30s，计数器的时钟脉冲由秒脉冲电路提供。按键弹起后，计数器开始减法计数工作，并将时间显示在共阴极七段数码显示管上，当有人抢答时，停止计数并显示此时的倒计时时间；如果没有人抢答，且倒计时时间到时， 输出低电平到时序控制电路，控制报警电路报警，同时以后选手抢答无效。
