伺服电机缺相什么现象_伺服驱动器三相220怎么接单相

简介：过测试一款三相无刷电机电调，测量它的基本使用方式。由于该电调具有自动电压保护，所以它的供电电源需要能够避开 6V，9V。这样才能够正确的工作。该驱动器对于部分无刷电机能够正常驱动。控制信号是与舵机控制信号相类似。1ms对应的最小油门，2ms对应最大油门。

关键词：电调，无刷电机

无刷电机驱动

文章目录

无刷电机驱动模块

使用方法

驱动测试

独立车惯性轮

独轮车支撑轮

小型车模后轮马达

博赛电单车后轮

测试结论

§01 无刷电机驱动

一、无刷电机驱动模块

1、基本介绍

高速无刷电机现在被广泛应用在小型无人四旋翼飞机、电动工具、电动车平台中。下面是由北京科宇发送过来的一个三项无刷电机驱动模块。

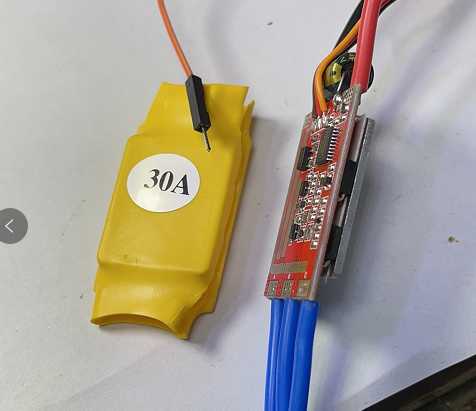

▲ 图1.1 拆开后的三相无刷电机驱动板

▲ 图1.1 拆开后的三相无刷电机驱动板

在模块的背面，由六个功率MOS管组成的三项MOS桥电路组成。电路的证明则是由单片机 NUVOTON(新塘) 新唐科技MS51FB9AE控制器简介 组成核心，然后形成三相桥电路的驱动电路。

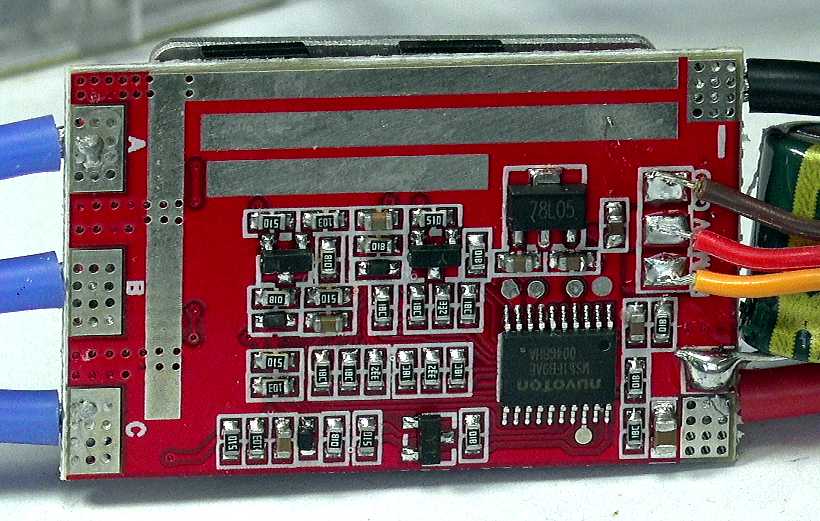

▲ 图1.2 驱动模块正面控制器部分的电路

▲ 图1.2 驱动模块正面控制器部分的电路

2、外部接口

电机驱动模块外部具有三组接口：

外部接口：

电机接口：是由三条电机接口电线组成

电源：是由
红-黑电源线构成

控制端口：使用三根类似于舵机控制线组成。

二、使用方法

该模块没有带有专用的使用说明书。从外观上来看它与 无刷电机控制调速驱动仪驱动器板航模XXD2212新西达30A电调大功率 类似。可以找到 新西达xxd2212无刷电机 接口使用说明。

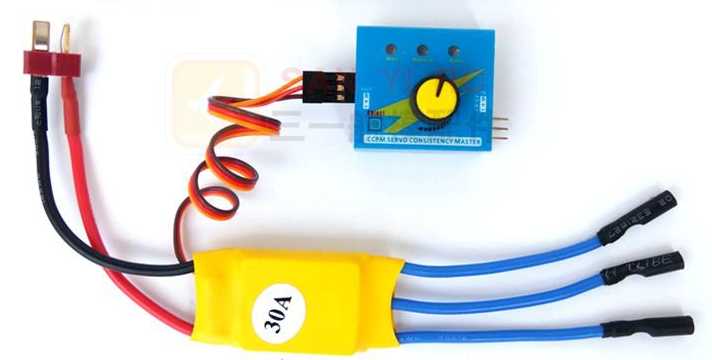

▲ 图1.2.1 XXD2212电调

▲ 图1.2.1 XXD2212电调

1、接口信号控制

单片机输出1ms ~ 2ms的方波脉冲，重复频率可在20 ~ 100Hz，输出到电调的油门线（控制线）。

单向电调：1ms表示0%的油门，2ms表示100%的油门。
双向电调：（有正、反转和刹车），标准1.5ms是0点，1ms是反向油门最大（100%油门），用于刹车或反转；2ms正向油门最大（100%油门），用于正转。

这种控制方式与普通的舵机控制信号是相同的。输出只与脉冲的宽度有关系，与脉冲的频率没有关系。

2、使用说明

下面是由科学发送过来的电驱动使用说明：

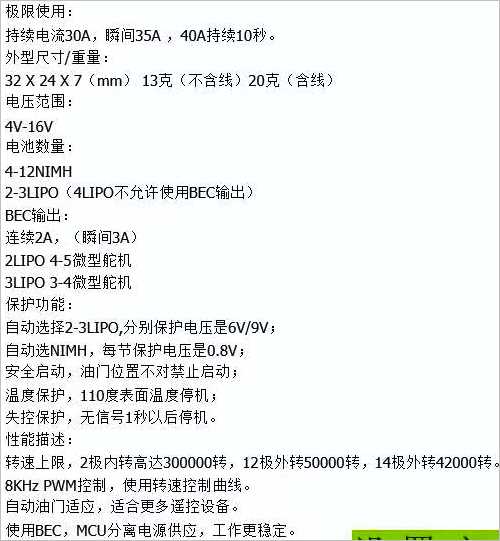

▲ 图1.2.1 电驱使用说明

▲ 图1.2.1 电驱使用说明

其中的名词解释：

BEC :Battery Elimination Circuit，免电池电路。也就是对于控制端不在单独需要一个5-6V的控制电源，而是直接使用功率电源经过降压之后提供给控制电路用。
NIMH: 镍氢电池；
LIPO： 锂离子聚合物蓄电池

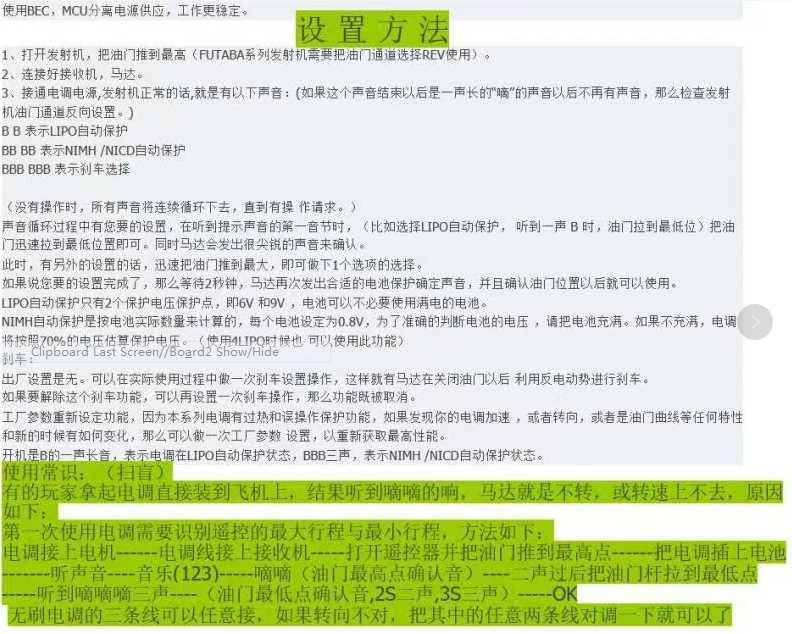

▲ 图1.2.2 电驱设置使用方法

▲ 图1.2.2 电驱设置使用方法

§02 驱动测试

下面使用驱动模块对于几款无刷电机进行驱动测试。

一、独立车惯性轮

利用驱动器对于一辆独轮车的惯性轮进行测试。

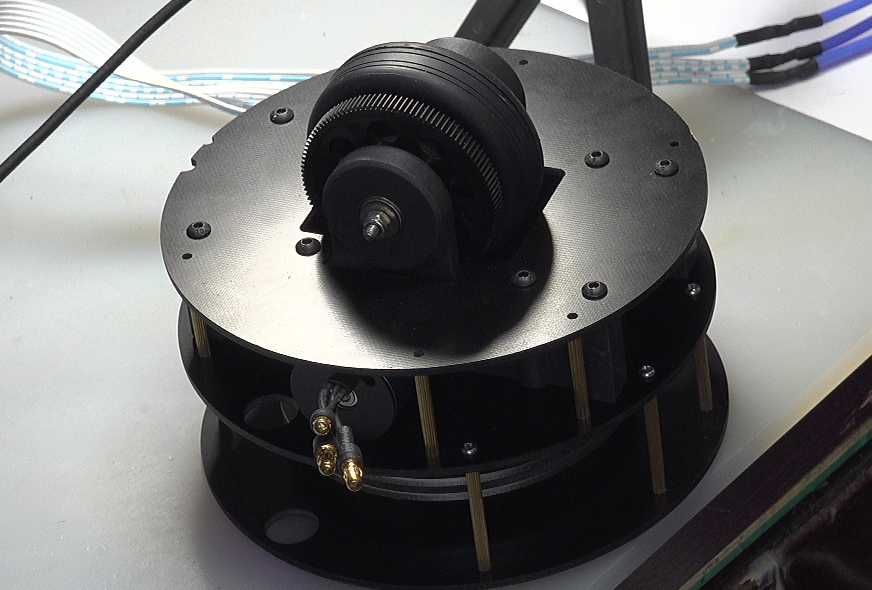

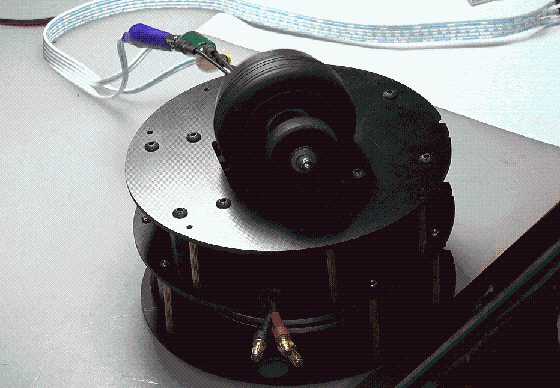

▲ 图1.3.1 独轮车

▲ 图1.3.1 独轮车

1、控制信号产生

利用 自制的ESP8266-12F 模块产生 100Hz的多级控制信号。使用ESP8266的ADC读入电位器输入电压，控制输出脉冲的宽度在 1ms ~ 2ms 之间变化。

注：为了能够使用 10kΩ的电位器正确输入电压，需要将原来 ESP8266 电路板 ADC端口上的 10kΩ电阻去掉。

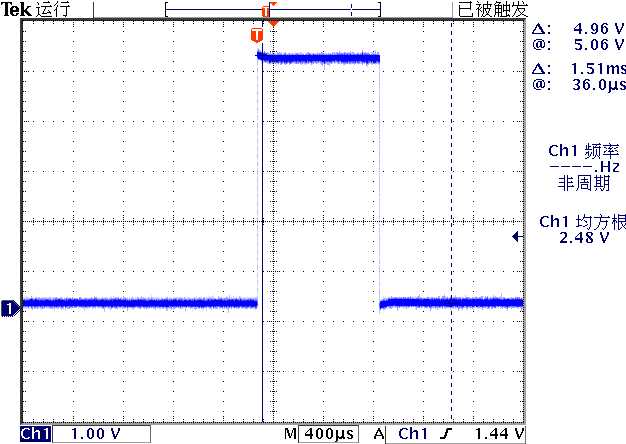

▲ 图1.3.2 ESP8266 PIN5输出的脉冲信号

▲ 图1.3.2 ESP8266 PIN5输出的脉冲信号

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY -- by Dr. ZhuoQing 2021-09-06
#
# Note:
#============================================================
from machine                import Pin,PWM,ADC
import time
#------------------------------------------------------------
led0 = Pin(13, Pin.OUT)
adc = ADC(0)
#------------------------------------------------------------
pwm0 = PWM(Pin(5))
pwm0.freq(100)
pwm0.duty(100)
print('Flash..')
count = 0;
while True:
    count += 1
    if (count & 0x10) == 0:
        led0.on()
    else: led0.off()
    time.sleep_ms(10)
    adcval = adc.read()
    duty = 100 + adcval // 10
    pwm0.duty(duty)
#------------------------------------------------------------
# END OF FILE : test1.PY
#============================================================

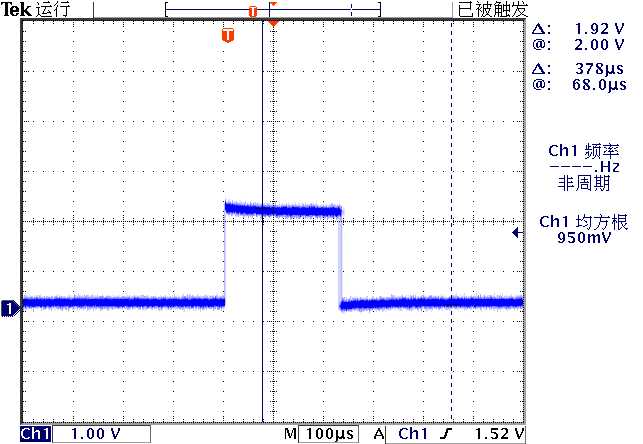

▲ 图2.2.2 ADC.read()时间周期

▲ 图2.2.2 ADC.read()时间周期

根据LED1的波形可以看到 adc.read()的时间大约为240 $\mu s$ 。

2、测试条件

由于模块的电压欠压点只有6V，9V两个档位，所以通过DG1766 直流电压源给模块提供电源的时候，如果电压设置为6V，9V，则模块就会报警，报警是通过电机发出声音来显示报警的情况。

设置提供的电压为8V ~ 8.5V， 10V以上，模块便可以正常驱动无刷电机运行。

3、独轮车惯量轮松动

测试独轮车的惯量轮在整个高速运转过程中，车架有比较大的剧烈震动。在高速下，独轮车莫能够维持一小段时间的平衡，并产生比较快速的进动转动。

经过几轮的测试之后，车模的惯量轮以及与电机之间出现了松动线性。

▲ 图1.3.3 电机惯量轮已经松动

▲ 图1.3.3 电机惯量轮已经松动

二、独轮车支撑轮

1、转速太快

驱动独轮车的支撑轮，独轮车转速非常快。这也显示了这款独轮车使用无刷电机用于支撑轮的驱动非常不合适。

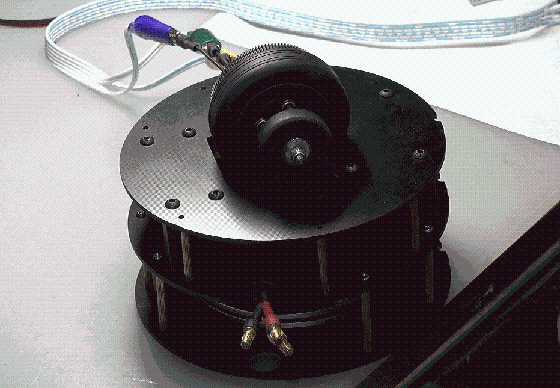

▲ 图1.3.4 驱动独轮车的支撑轮

▲ 图1.3.4 驱动独轮车的支撑轮

2、堵转丢步

这种无刷电机在外力堵转的情况下，会发生丢步现象。

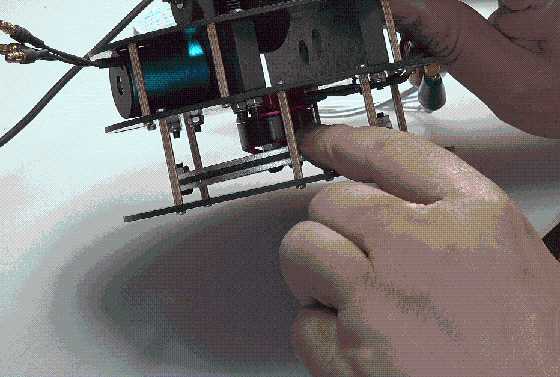

▲ 图1.3.5 独轮车在有外力阻挡情况下发生丢步现象

▲ 图1.3.5 独轮车在有外力阻挡情况下发生丢步现象

三、小型车模后轮马达

1、转速很高

使用上面电调驱动小型车模的马达。车模转速非常快，这也说明这种驱动方式所带来的减速比还不太够。

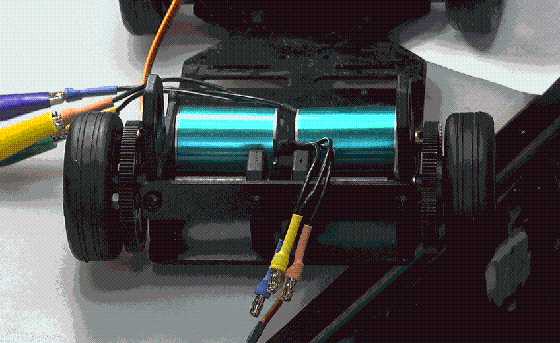

▲ 图2.3.1 小型车模后轮马达

▲ 图2.3.1 小型车模后轮马达

2、输出电压波形

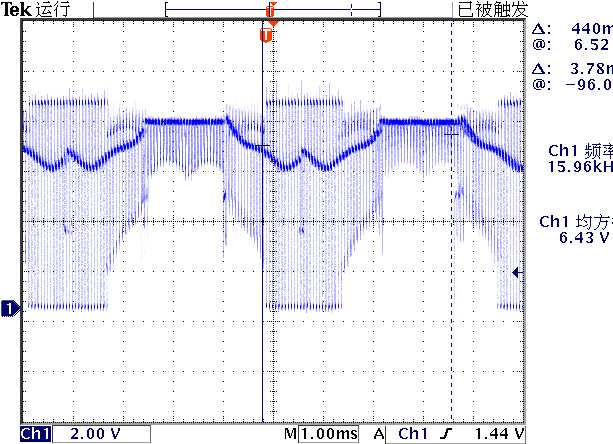

下面是使用示波器观察到三相电压输出的其中一项电压波形。

▲ 图1.3.3 三相电机输出电压波形

▲ 图1.3.3 三相电机输出电压波形

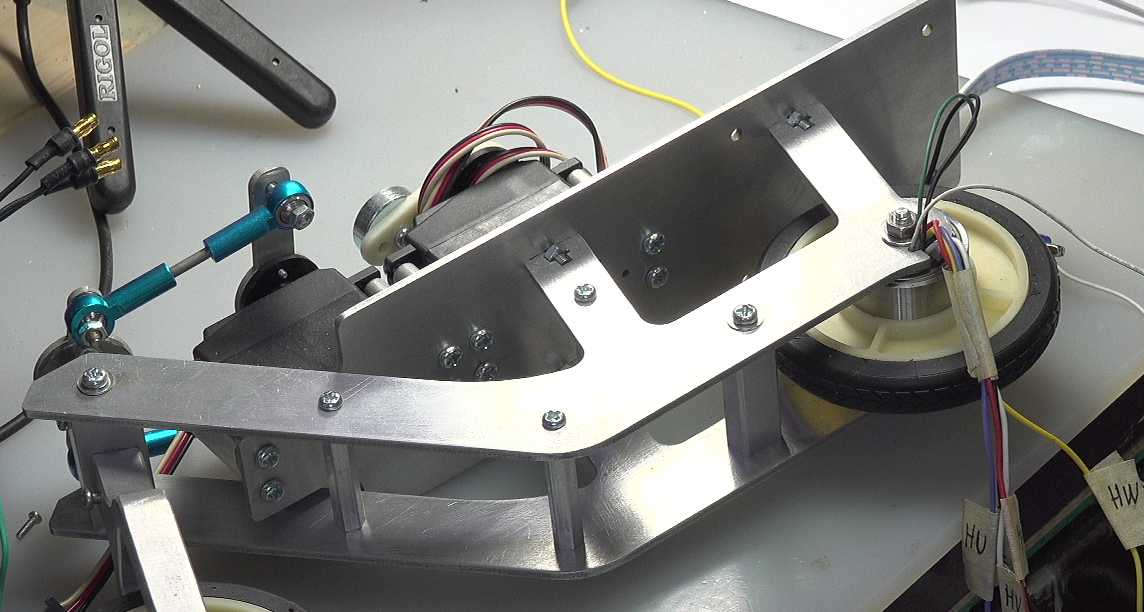

四、博赛电单车后轮

使用驱动模块驱动博赛公司提供的电单车后轮，后轮马达具有三相控制点压线，以及HALL输出信号。
后轮只是简单的震动，无法转动。

▲ 图2.4.1 博赛公司提供的电单车后轮

▲ 图2.4.1 博赛公司提供的电单车后轮

※ 测试结论 ※

通过测试一款三相无刷电机电调，测量它的基本使用方式。由于该电调具有自动电压保护，所以它的供电电源需要能够避开 6V，9V。这样才能够正确的工作。

该驱动器对于部分无刷电机能够正常驱动。控制信号是与舵机控制信号相类似。1ms对应的最小油门，2ms对应最大油门。
