前言

本文使用QCustomPlot做一个QCustomPlot范例，实现一些基本的操作。

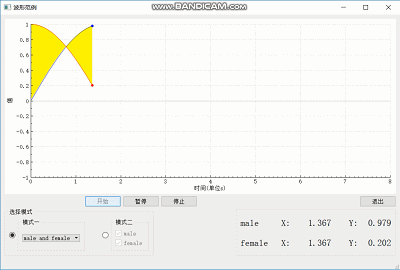

Demo1效果

Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用

Demo1下载地址

QCustomPlotDemo范例_qcustomplot功能大全-QT文档类资源-CSDN下载

Demo2：QCustomPlot v2.0.1 定制文本下标Demo（2019年8月27日补充）

（注意：QCustomPlot源码是不支持下标文本的。）

Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用

Demo3：QCustomPlotDemo定制（2020年12月16日补充）

Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用

QCustomPlot介绍

QCustomPlot是一个小型的qt画图标类，效果可以，易用，只需要在项目中加入头文件qcustomplot.h和qcustomplot.cpp文件，然后使一个widget提升为QCustomPlot类，即可使用。

QCustomPlot官网：Qt Plotting Widget QCustomPlot – Introduction

QCustomPlot下载地址：Qt Plotting Widget QCustomPlot – Download

QCustomPlot帮助文件

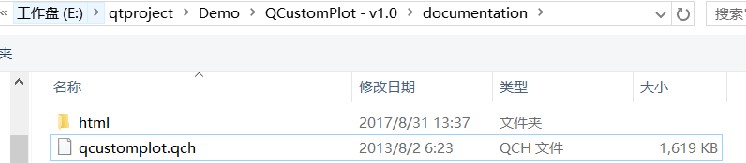

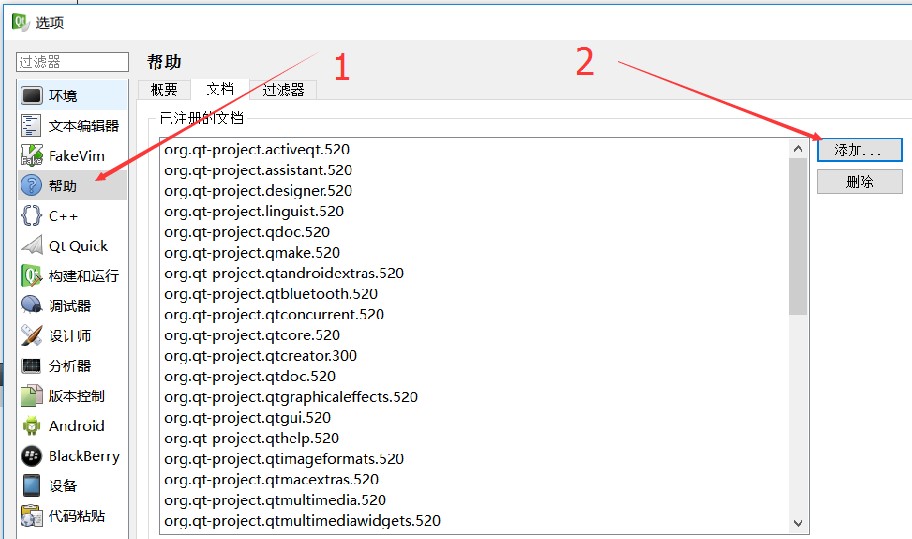

QCustomPlot源码包中，带有qt帮助文件，将其添加进qt帮助文件，添加过程如下图：

Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用

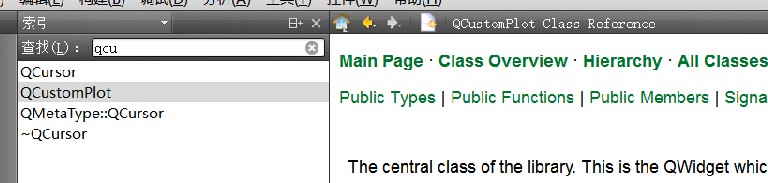

添加完后，即可在qt帮助文件中查看QCustomPlot类相关信息。

本人对于QCustomPlot理解

QCustomPlot是一个二维图表，我们姑且认为其有坐标轴图层和若干其他图层。

坐标轴-图层

坐标轴图形是横轴和纵轴的图层，可设置各种属性,下表是本Demo使用到的属性设置

//下标的格式：数字或者时钟
   ui->customPlot->xAxis->setTickLabelType(QCPAxis::ltNumber);
   //设置时钟下标格式
//   ui->customPlot->xAxis->setDateTimeFormat("hh:mm:ss");
   ui->customPlot->xAxis->setRange(0,8);
   //是否允许自动下标
   ui->customPlot->xAxis->setAutoTickStep(false);
   //手动设置下标，要先禁止自动下标，隔多少间距显示下标
   ui->customPlot->xAxis->setTickStep(1);
   //设置steps之间的间隔杠
   ui->customPlot->xAxis->setAutoSubTicks(false);
   ui->customPlot->xAxis->setSubTickCount(9);//9+1
//   ui->customPlot->axisRect()->setupFullAxesBox();
   //设置横轴标签
   ui->customPlot->xAxis->setLabel("时间(单位s)");
   //设置纵轴范围
   ui->customPlot->yAxis->setRange(-1,1);
   //设置纵轴标签仅使用1个字会报换行符错误后面加个空格
   ui->customPlot->yAxis->setLabel("大小");
   ui->customPlot->yAxis->setAutoTickStep(false);
   ui->customPlot->yAxis->setTickStep(0.2);
   ui->customPlot->yAxis->setAutoSubTicks(false);
   ui->customPlot->yAxis->setSubTickCount(1);//1+1

若干其他-图层

使用其他图层之前，必须使用函数addGraph()先添加图层，添加的图层从序列号0开始计层数，使用函数graph()获取指定图层的指针，获取的图层类似于一张图画；

使用图层指针可以设置画笔setPen()-决定线条的颜色,设置画刷setBrush()-决定其点连成的线到X轴的颜色，实现两条线之间局域用画刷填充，我们需要设置主从图层，从主图层的点画向从图层的点，此时从图层的画刷设置为透明（缺省为透明，若未修改可不设置），然后设置主图层的画刷颜色为我们需要填充的颜色，并使用函数setChannelFillGraph()从使用主图层的画刷画向从图层，从而填充两者点之间的区域。

在图层上画点，使用addData()函数，图层会将每相邻点之间自动用线调连接起来，当点的数据超出显示范围之后，最好使用removeDataBefore()删除范围外的数据，不然内存将一直增加，QCustomPlot不会自己删除。

关键画点效果代码

voidMainWindow::realtimeDataSlot()
{
   //每次刷新点的坐标，并且刷新qt图标的界面
   double key = (double)(_elapsedTimer.elapsed() + _begin) / 1000;
   //10ms更新一个点
   if(key - _lastPointKey > 0.01)
{
        //sin(key*1.6+cos(key*1.7)*2)*10+sin(key*1.2+0.56)*20+26;
       double value0 = qSin(key);
        //sin(key*1.3+cos(key*1.2)*1.2)*7+sin(key*0.9+0.26)*24+26;
       double value1 = qCos(key);
       if(_start && !_pause)
       {
           if(ui->customPlot->graph(0)->visible()&&ui->customPlot->graph(1)->visible())
               ui->customPlot->graph(0)->setBrush(QBrush(Qt::yellow));
           else
               ui->customPlot->graph(0)->setBrush(QBrush(Qt::transparent));
           //画线
           ui->customPlot->graph(0)->addData(key,value0);
           ui->customPlot->graph(1)->addData(key,value1);
           //画点
           ui->customPlot->graph(2)->clearData();
           ui->customPlot->graph(2)->addData(key,value0);
           //蓝色图层是否可见
           if(ui->customPlot->graph(0)->visible())
           {
               //统一是x的格式，末尾为0也显示
               QString zzz=QString("%1").arg(key);
               for(int index = zzz.size() - zzz.lastIndexOf("."); index < 4; index++)
               {
                   zzz += "0";
               }
               ui->label_maleX->setText(QString("%1").arg(zzz));
//在msvc2010编译上会出现错误：9个QString::arg匹配和 mid右侧不是联合
//             QString strValue0=QString("%1").arg(value0,4,10,QChar('0')).mid(0,6);
               QString strValue0=QString("%1").arg(value0).mid(0,6);
               strValue0 =
                       strValue0.startsWith("-")? strValue0.mid(0,6):strValue0.mid(0,5);
               ui->label_maleY->setText(strValue0);
           }else
           {
               ui->label_maleX->setText("");
               ui->label_maleY->setText("");
           }
           ui->customPlot->graph(3)->clearData();
           ui->customPlot->graph(3)->addData(key,value1);
           //红色图层是否可见
           if(ui->customPlot->graph(1)->visible())
           {
               //统一是x的格式，末尾为0也显示
               QString zzz = QString("%1").arg(key);
               for(int index = zzz.size() - zzz.lastIndexOf("."); index < 4; index++)
               {
                   zzz += "0";
               }
               ui->label_femaleX->setText(QString("%1").arg(zzz));
      //在msvc2010编译上会出现错误：9个QString::arg匹配和 mid右侧不是联合
//               QString strValue1 = QString("%1").arg(value1,4,10,'0').mid(0,6);
               QString strValue1 = QString("%1").arg(value1).mid(0,6);
               strValue1 = strValue1.startsWith("-") ?strValue1.mid(0,6):strValue1.mid(0,5);
               ui->label_femaleY->setText(strValue1);
           }else
           {
               ui->label_femaleX->setText("");
               ui->label_femaleY->setText("");
           }
           //移除图标已逝去的点，避免其占用内存
           ui->customPlot->graph(0)->removeDataBefore(key-8);
           ui->customPlot->graph(1)->removeDataBefore(key-8);
           //rescalevalue(vertical)axistofitthecurrentdata:
           //根据该图像最高点和最低点，缩放Y周
//           ui->customPlot->graph(0)->rescaleValueAxis();
//根据该图像最高点和最低点，缩放Y周以最后一个为主，所以这里只加入边界，true
//           ui->customPlot->graph(1)->rescaleValueAxis(true);
           _lastPointKey=key;
       }
   }
   //当显示的X轴超过8的时候，X坐标范围开始移动
   if(key > 8.0)
   {
       ui->customPlot->xAxis->setRange(key+0.01,8,Qt::AlignRight);
   }
   ui->customPlot->replot();

   //计算每秒的帧数
   static double lastFpsKey;
   static int frameCount;
   ++frameCount;
   //取2秒的平衡均值
   if(key-lastFpsKey > 2)
   {
       //设置状态栏显示FPS
       ui->statusBar->showMessage(
             QString("%1FPS")
             .arg(frameCount/(key-lastFpsKey), 0, 'f', 0));
       lastFpsKey = key;
       frameCount = 0;
   }
}

QCustomPlot官方范例

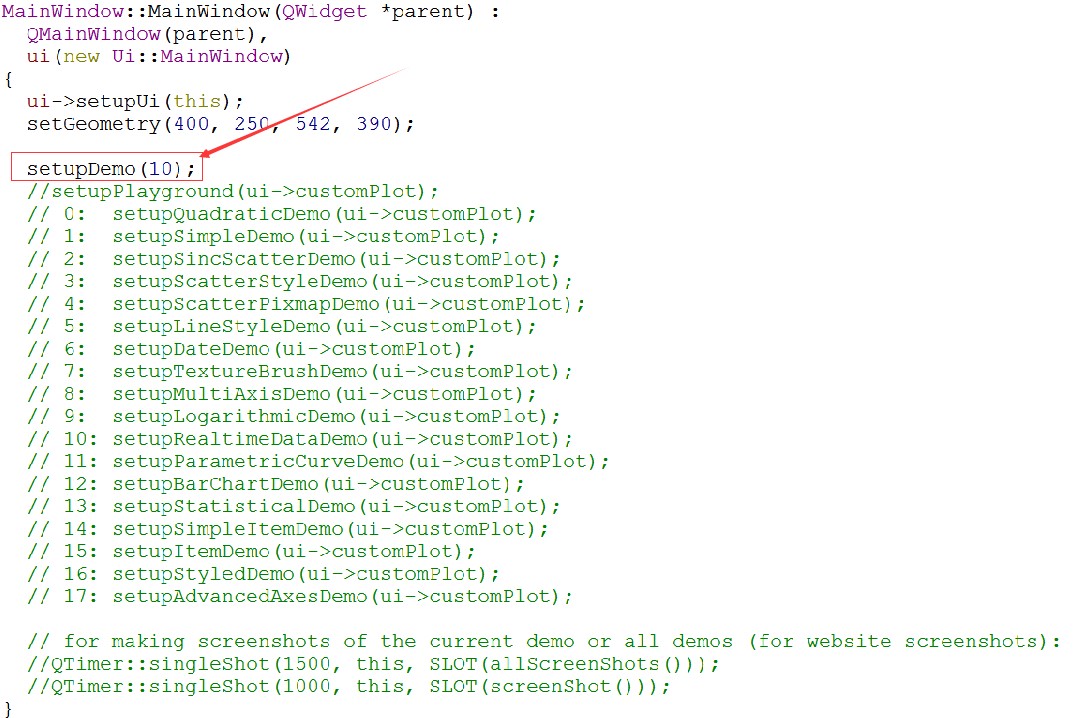

QCustomPlot提供了4个例程，这里初入手的特别注意范例plot-examples,其包含了多种效果，修改代码的数字实现不同的demo，如何修改如下图：

Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用

原博主博客地址：长沙红胖子_长沙红胖子网络科技有限公司_CSDN博客
原博主博客导航：红胖子(红模仿)的博文大全：开发技术集合（包含Qt实用技术、树莓派、三维、OpenCV、OpenGL、ffmpeg、OSG、单片机、软硬结合等等）持续更新中…_长沙红胖子-CSDN博客
本文章博客地址：Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用_长沙红胖子-CSDN博客

发布者：全栈程序员-站长，转载请注明出处：https://javaforall.net/181040.html原文链接：https://javaforall.net

Qt开发笔记之QCustomPlot：QCustomPlot介绍、编译与使用

Qt开发专栏：三方库开发技术（点击传送门）

前言

Demo1效果

Demo1下载地址

Demo2：QCustomPlot v2.0.1 定制文本下标Demo（2019年8月27日补充）

Demo3：QCustomPlotDemo定制（2020年12月16日补充）

相关博客

QCustomPlot介绍

QCustomPlot帮助文件

本人对于QCustomPlot理解

坐标轴-图层

若干其他-图层

关键画点效果代码

QCustomPlot官方范例
