一、emWin介绍
emWin是Segger公司针对嵌入式平台开发的稳定、高效的图形软件库，适合用于任何图形LCD的操作应用，并可输出高质量的无锯齿的文字和图形，通过调用emWin提供的函数接口，开发嵌入式图形界面应用变得简单而快捷。

二、emwWn、ucGUI、STemWin三者之间的关系
1. 三者都是Segger 公司的产品。
2.emwWn是Segger 公司图形系统的正式统称。
3.ucGui 是Segger公司为 Micrium 公司（uCOS-II 、uCOS-III）量身定制的 emWin
4.STemWin是Segger 公司为 ST公司量身定制的emWin，适合stm32使用
（像ARM Cortex-M 系列授权于多个公司，ST公司的产品我们一般叫做stm32类似。其实都是同一个东西，授权不同厂家而已）

三、关于STemWin

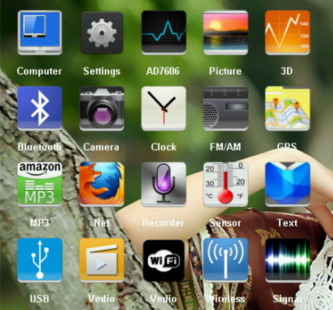

STemWin 是 SEGGER 公司授权给 ST（意法半导体）的。使用 ST 芯片的用户可以免费使用STemWin。其实不光授权给了 ST，还有 NXP，Energy Micro 等。凡是使用这些芯片厂商生产的处理器都可以免费的使用 emWin。但是出于一定的保护措施，使用 STemWin 的库是不能用在其它芯片厂商的处理器上面的。因为在工程初始化 STemWin 前要使能 CRC 校验。如果没有使能，STemWin 是启动不起来的。 KEIL MDK的安装目录里面也带有 emWin 软件包，这个软件包也不是可以直接使用的，用户需要给 KEIL MDK 注册RL-ARM 才可以使用。这里 STemWin 还针对 ST 的微控制器做了专门的优化，比如在使用 ST 的 F4XX 微控制器带 FPU 的芯片时，STemWin 在需要浮点处理的地方专门做了优化，效果图。
在这里插入图片描述

四、emWin两大开发利器：模拟器和 GUI builder
模拟器：

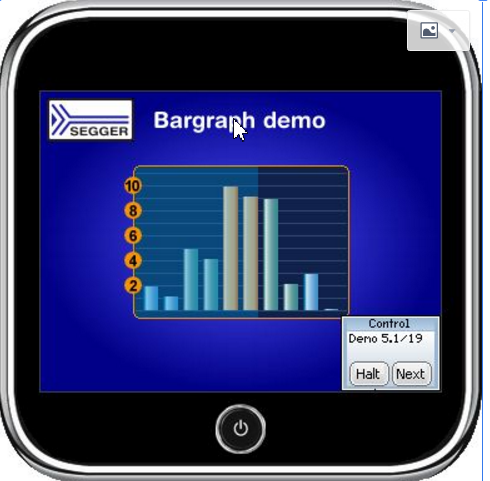

为解决前期开发没有硬件的烦恼，Segger提供了一个基于PC的emWin模拟器，用户可在模拟器上进行GUI界面的设计，待界面设计成熟之后，再将代码移植到嵌入式开发平台，可加快整个工程的开发进度。如图1所示为emWin模拟器运行效果。
在这里插入图片描述

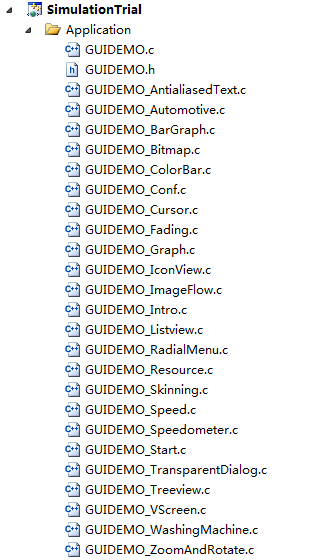

emWin模拟器提供了全部的源码，用户可根据实际LCD的分辨率修改模拟器的屏幕分辨率。模拟器附带的Demo源码极具参考价值，几乎涵盖了emWin中所有的控件使用，用户通过学习这些例程，并参考官方的emWin手册，可快速入门emWin的开发。Demo源码。
在这里插入图片描述
GUIBuilder是emWin附带的一款无需使用C语言编程即可创建对话框的工具，并提供了丰富的控件，用户只需在GUIBuilder中通过拖拽控件，摆放控件的位置和调整控件的大小，还可以在上下文菜单中设置各控件的属性，将设计的界面另存为C文件，可以直接拿到emWin工程中使用，生成的C代码中还自动添加了事件处理框架，用户只需关注事件的处理上。让用户从为设计一个界面而反复修改代码，烧录，运行，再修改的痛苦中解放出来。

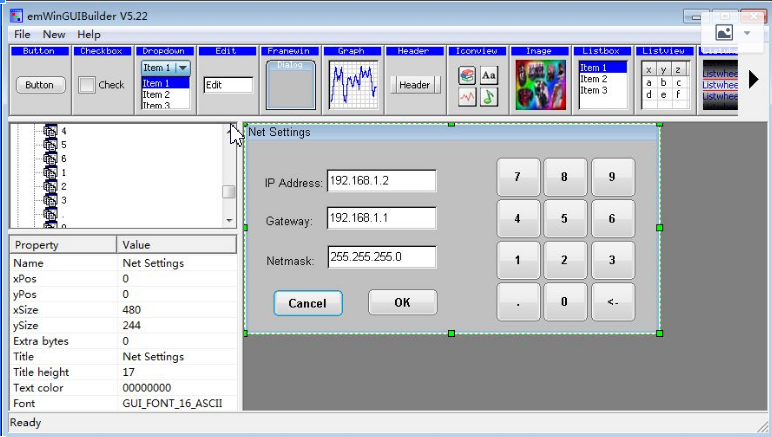

在GUIBuilder上经过控件的拖拽，调整，修改属性，轻松创建一个网络设置对话框界面，如图所示。
在这里插入图片描述
