2019.8.9更新：Smart3D现在对所有的.s3c文件都进行了加密，已经不能直接设置txt文件，但是依旧可以使用CC_S3CComposer.exe进行编辑创建。但是官网下载的.s3c文件还进一步有设置，不能进行编辑更改，因此请下载我提供的.s3c文件进行操作。
以下步骤根据最新.s3c格式进行编写。
一、须知：
S3C是Smart3D内部格式，实质上是一个分块模型的索引，可以将所有区块同时显示在一张图中；
OSGB是国际通用三维场景格式，按区块存储，但是没有索引，因此每次只能显示一块。
因而配置OSGB的S3C索引，就可以把OSGB格式的三维场景一次性显示全。
二、必备材料：
1.一个任意的 S3C 文件
（ 官网例子已经加密，不可进行编辑修改，只可查看，因此此链接下载的文件已不可为我们所用）打开Acute3D Viewer，可看到网址https://www.acute3d.com/s3c-samples/，打开后可以下载S3C文件。前面几个是在浏览器打开，后面几个下载后为S3C文件，可以在Acute3D Viewer中打开。
下载我上传的S3C文件s3csample.s3c ，这个文件可以编辑修改。
s3c文件网盘地址（链接：https://pan.baidu.com/s/11AFfpQIeFA7QlSGa6NxjAA 提取码：8qw1）
复制这段内容后打开百度网盘手机App，操作更方便哦
如果使用编辑器打开，可以看到类似于如下内容：
2.ContextCapture 软件中的 Scene Composer 功能模块
在安装目录的bin下：CC_S3CComposer.exe
3.一套处理完毕的 OSGB 分块数据
4.Acute3D Viewer 浏览工具
5.Notepad++、Sublime Text等编辑器。
三、操作步骤：
1.将准备好的 S3C 文件复制到与OSGB的Data 文件夹（Data文件名是Smart3D自动命名的，也可以是其他名称）并行的目录中：
2.在Scene Composer中打开S3C文件(一定要与Data放一起，否则打不开)：
由于Smart3D生成OSGB时会在Data同级目录下生成一个metadata.xml，这是影像的元数据信息，如坐标系统等，所以加载S3C时会提示，要选择“是”来将S3C文件中的元数据信息更新为正确的数据。
或

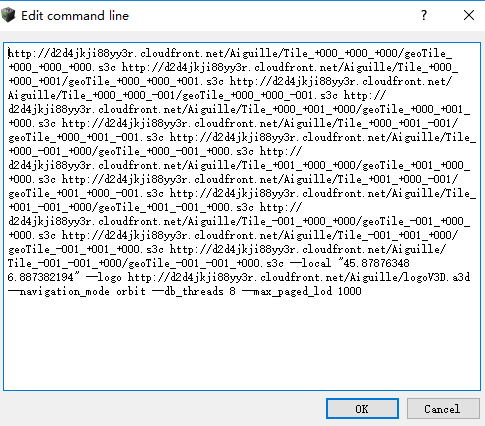

3.将这个 S3C 文件中的瓦片信息通过文本编辑的形式打开：
或

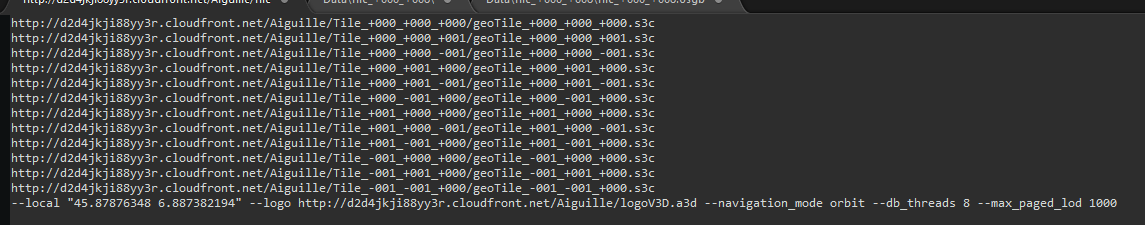

4.全选复制到编辑器里，我用的是Sublime Text，观察S3C文件中Tile文件的结构排序规律：
或
其实，.s3c文件的真实内容是每个瓦片的相对位置。其组成结构为：
根目录（即Data或其他名称）\瓦片文件夹的名称\瓦片的名称.s3c
要更改的是瓦片文件夹的名称和瓦片的名称，以及瓦片后缀名(即.osgb)，瓦片文件夹的名称和瓦片的名称其实是一样的。

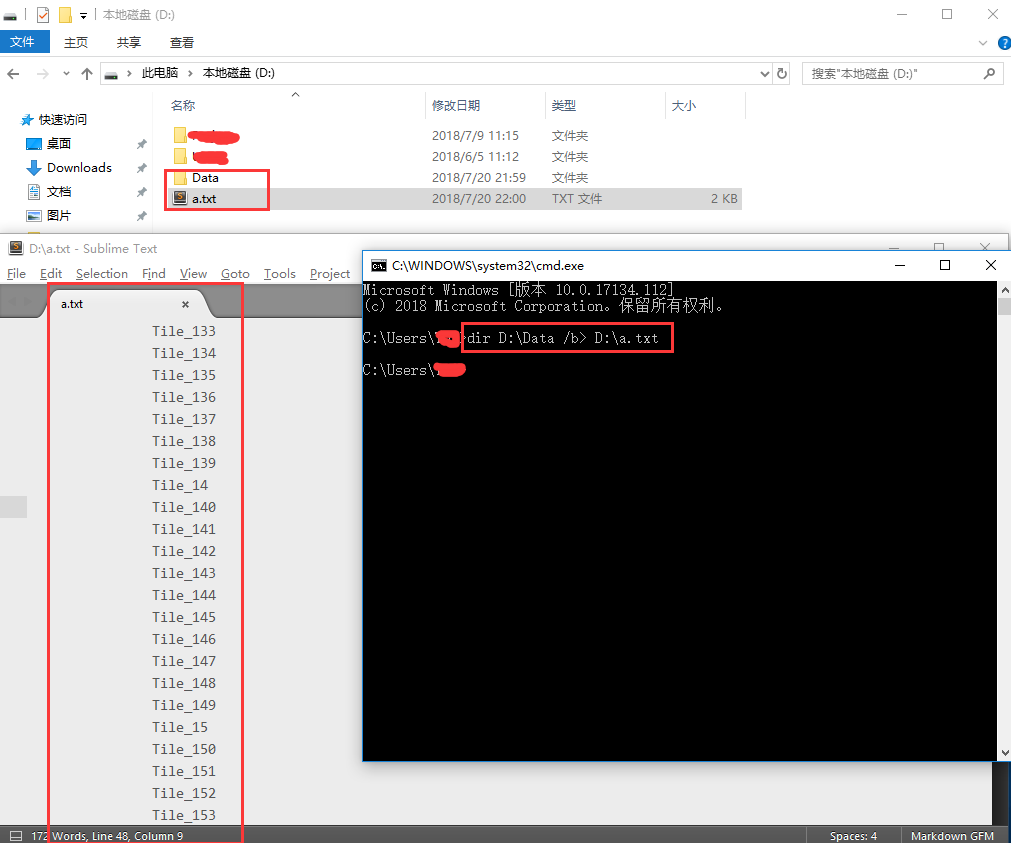

5.因此，利用 cmd 把需要生成索引的 Data 文件里目录文件名复制出来，
Win+R调出运行，输入cmd打开dos命令窗，输入：
dir Data路径 /b> 要存储的文本的位置
例如我的Data在D盘根目录下，把存储的文件名放到名为a的txt文本中，把文本也放到D盘根目录下：
dir D:\Data /b> D:\a.txt
（直接复制上面这句话到cmd中，然后再修改路径，不容易出错）
注：如果发现此Data文件并不是要建立索引的OSGB文件(而是其他的三维模型的Data文件，可能是OSGB格式，也可能是FBX等格式)，下列操作可以继续进行，当把S3C文件建立好后，再移动到要建立索引的OSGB文件的Data同级目录下。但是此处复制的文件名必须是要建立索引的OSGB文件的Data子文件夹名称。

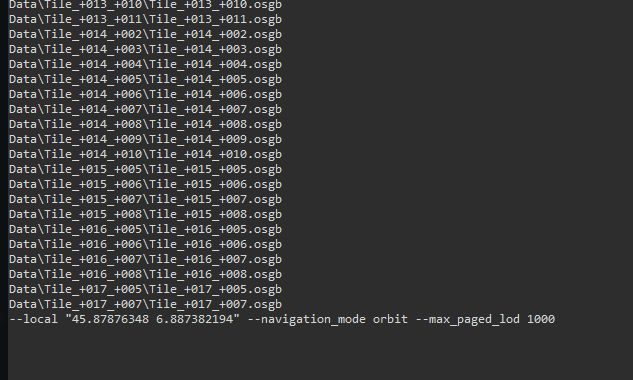

6.通过列编辑将要生成索引的 Data 文件夹中的 Tile文件名改为如下格式，后缀名改为.osgb，第一列都为Data,第二列是上一步复制出的文件夹名，第三列为第二列文件夹下的文件，名称与第二列相同，它是OSGB文件。
也可以用excel进行编辑合并列。使用\或/都可以，但最好写\。
最后一行不要修改，如果有—logo相关语句可以删掉。如上图和下图对比最后一行。
7.将替换完毕的新字段粘贴到Edit command line对话框中并另存为S3C文件，注意只能存在相同文件夹下：
如果直接用编辑器打开这个S3C文件，可以看到它与下载的S3C文件格式一样，都是被编译过的。
8．双击打开新建的S3C文件就可以在 Acute3D Viewer 里看到模型了。如果不是本Data的S3C文件，必须移动到对应的Data同级目录下，再在Scene Composer中打开一次，以更新元数据；但是要注意瓦片个数是不是相同的，两个Data里瓦片个数不同，可能会导致s3c少读取了一些瓦片。
