stm32 sd卡读写_sd卡引脚定义图

全栈程序员-站长 • 2022年10月3日上午7:46 • 未分类 • 阅读 0

名称	宽度	描述
CID	128	卡标识寄存器，提供制造商ID、OEM/应用ID、产品名称、版本、序列号、制造日期等信息。
RCA	16	相对卡地址（Relative card address）寄存器，提供本地系统中卡的地址，可动态变化，在主机初始化的时候确定。注意：仅SDIO模式下有，SPI模式下无RCA
CSD	128	卡描述数据寄存器，提供SD卡操作条件相关信息和数据
SCR	64	SD配置寄存器，提供SD卡一些特定的数据。
OCR	32	操作条件寄存器，主要是SD卡的操作电压等信息。

发布者：全栈程序员-站长，转载请注明出处：https://javaforall.net/186525.html原文链接：https://javaforall.net

stm32 sd卡读写_sd卡引脚定义图

SD卡一般支持SDIO和SPI俩种传输方式

注意：很大一部分TF卡（小卡）不支持SPI访问，用SPI方式最好使用大卡

<img decoding="async" src="https://img-blog.csdn.net/20180828133842972" title="" alt="stm32 sd卡读写_sd卡引脚定义图"><img decoding="async" src="https://img-blog.csdn.net/20180828133852542" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

SD卡的SDIO模式及SPI模式引脚的定义如下

<img decoding="async" src="https://img-blog.csdn.net/20180828133918924" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

SD卡的5个寄存器

名称

宽度

描述

CID

128

卡标识寄存器，提供制造商ID、OEM/应用ID、产品名称、版本、序列号、制造日期等信息。

RCA

16

相对卡地址（Relative card address）寄存器，提供本地系统中卡的地址，可动态变化，在主机初始化的时候确定。 注意：仅SDIO模式下有，SPI模式下无RCA

CSD

128

卡描述数据寄存器，提供SD卡操作条件相关信息和数据

SCR

64

SD配置寄存器，提供SD卡一些特定的数据。

OCR

32

操作条件寄存器，主要是SD卡的操作电压等信息。

STM32的SDIO接口

简介：SDIO Secure Digital Input and Output,安全数字输入输出接口，在SD卡接口的基础上发展而来，兼容SD卡，并可以连接SDIO设备

与SD卡规范的区别：增加了低速标准，低速卡的目标应用时以最小的硬件开支支持低速IO能力

STM32的SDIO接口提供 APB2 外设总线与多媒体卡 (MMC)、SD 卡、SDIO 卡以及 CE-ATA 设备之间的接口。

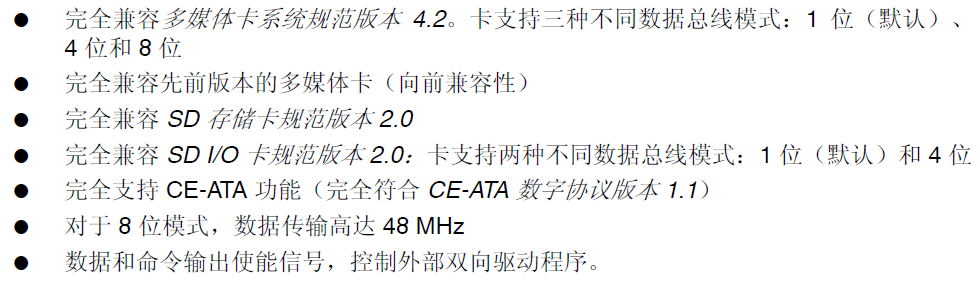

特性：

<img decoding="async" src="https://img-blog.csdn.net/20180828134322553" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

注意：F1的SDIO挂载在AHB总线，F4的挂载在APB2总线 原因：总线的时钟

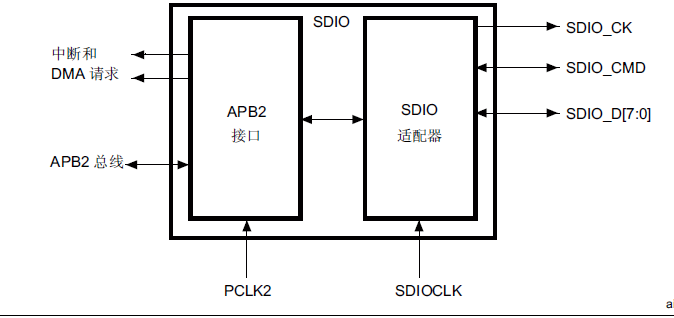

SDIO适配器框图

<img decoding="async" src="https://img-blog.csdn.net/20180828134556980" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

三个时钟信号：卡时钟SDIO_CK（传输速率0-25MHZ）、SDIO适配器时钟SDIOCLK（用于驱动适配器来产生卡时钟，与所挂载的总线时钟相同）、总线时钟PCLK2(F1为HCLK2)

SDIO_CK计算公式：SDIO_CK=SDIOCLK/（2+CLKDIV） CLKDIV为可配置的分频系数 在初始化时不可以超过400khz ,初始化完成后可全速运行

命令及命令格式

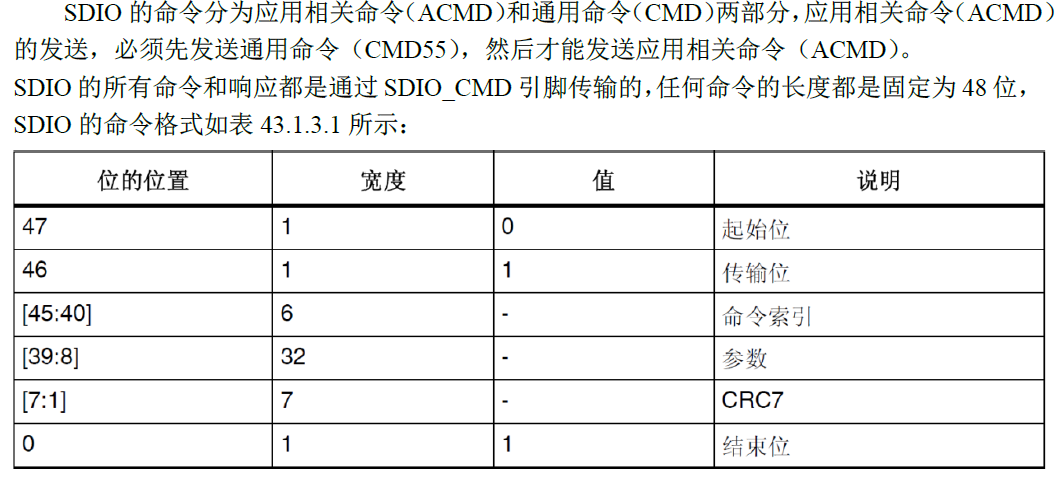

<img decoding="async" src="https://img-blog.csdn.net/20180828135023343" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

所有的命令都是由单片机发出，其中起始位、传输位、CRC7和结束位由SDIO硬件控制，我们只需要配置命令索引及参数部分，命令索引配置寄存器SDIO_CMD,命令参数配置SDIO_ARG

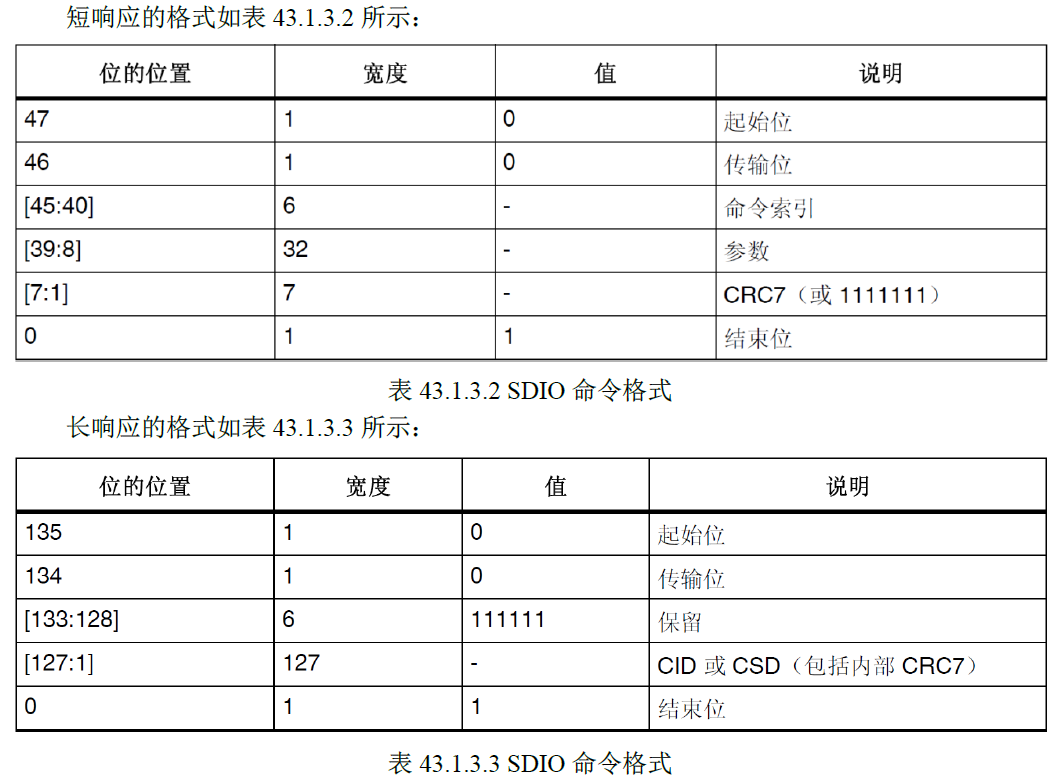

一般SD卡接收到命令后都会有一个应答（除ACMD0），有长（136位）短（48位）之分

<img decoding="async" src="https://img-blog.csdn.net/20180828135422382" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

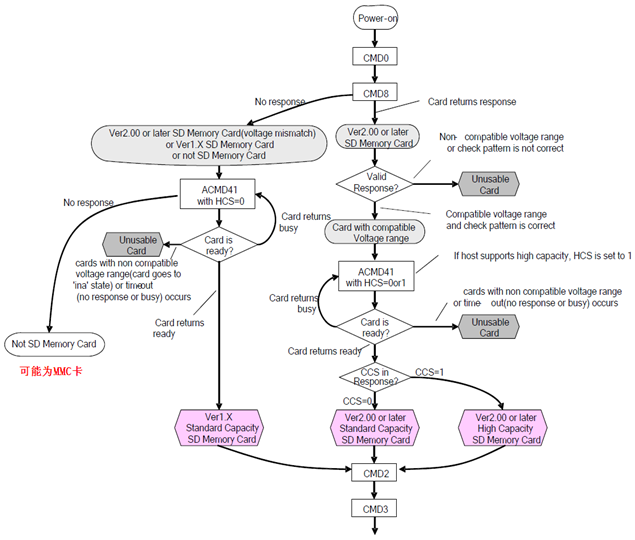

SD卡的SDIO操作模式配置流程

<img decoding="async" src="https://img-blog.csdn.net/20180828135940106" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

这个图是一个极为重要的图要重点理解。

SD卡的读写都是以扇区为单位操作的

<img decoding="async" src="https://img-blog.csdn.net/20180828140231573" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

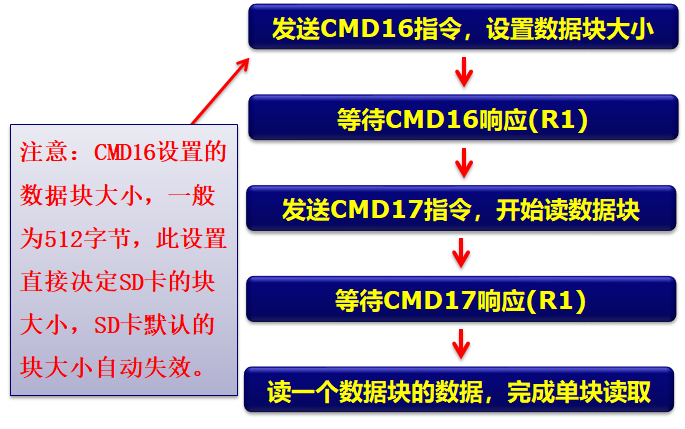

单个扇区读操作

<img decoding="async" src="https://img-blog.csdn.net/20180828140257959" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

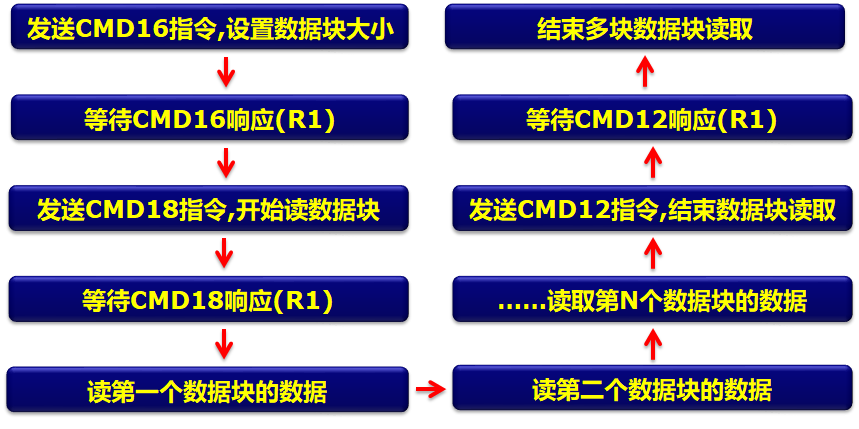

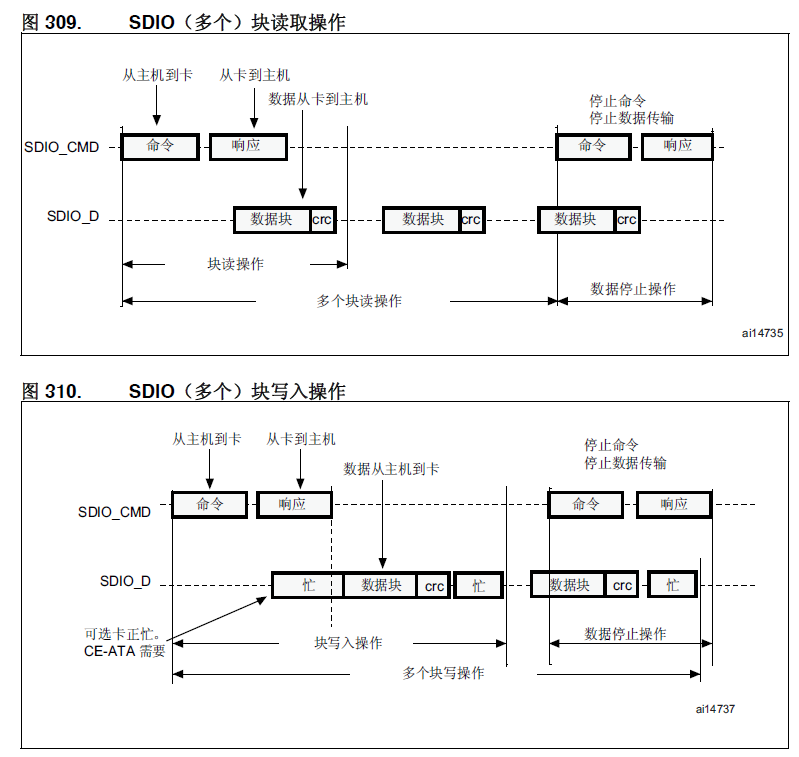

多个扇区的读取操作

<img decoding="async" src="https://img-blog.csdn.net/20180828140351247" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

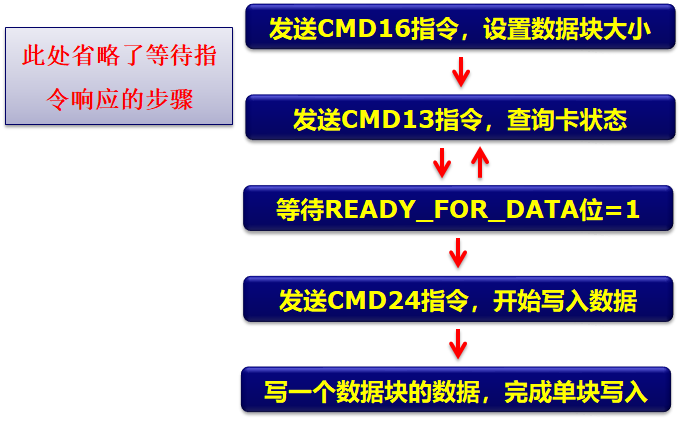

单个扇区写操作

<img decoding="async" src="https://img-blog.csdn.net/20180828140423806" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

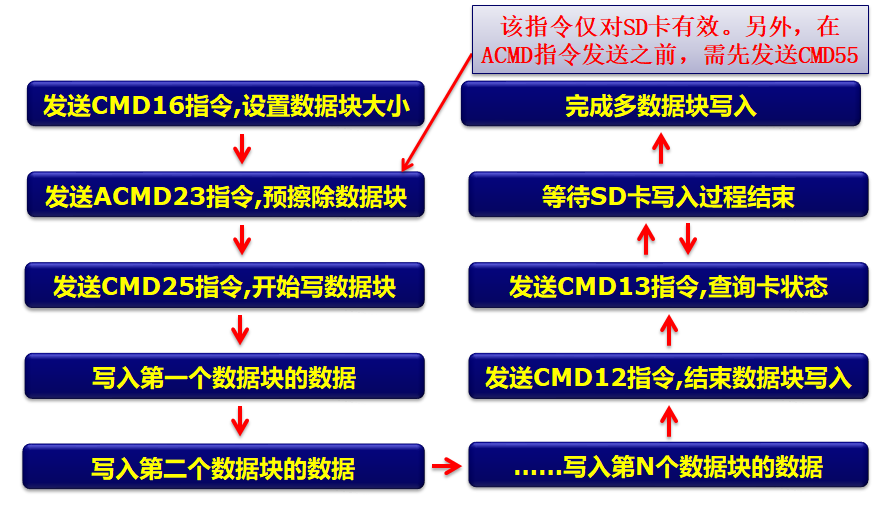

多个扇区的写操作

<img decoding="async" src="https://img-blog.csdn.net/20180828140501640" title="" alt="stm32 sd卡读写_sd卡引脚定义图">

代码就不贴了，参照原子的SD卡实验的例程即可，原子的代码写的还是很完善的，参照原理及流程图读几次代码就会熟练对SD卡的SDIO操作。
